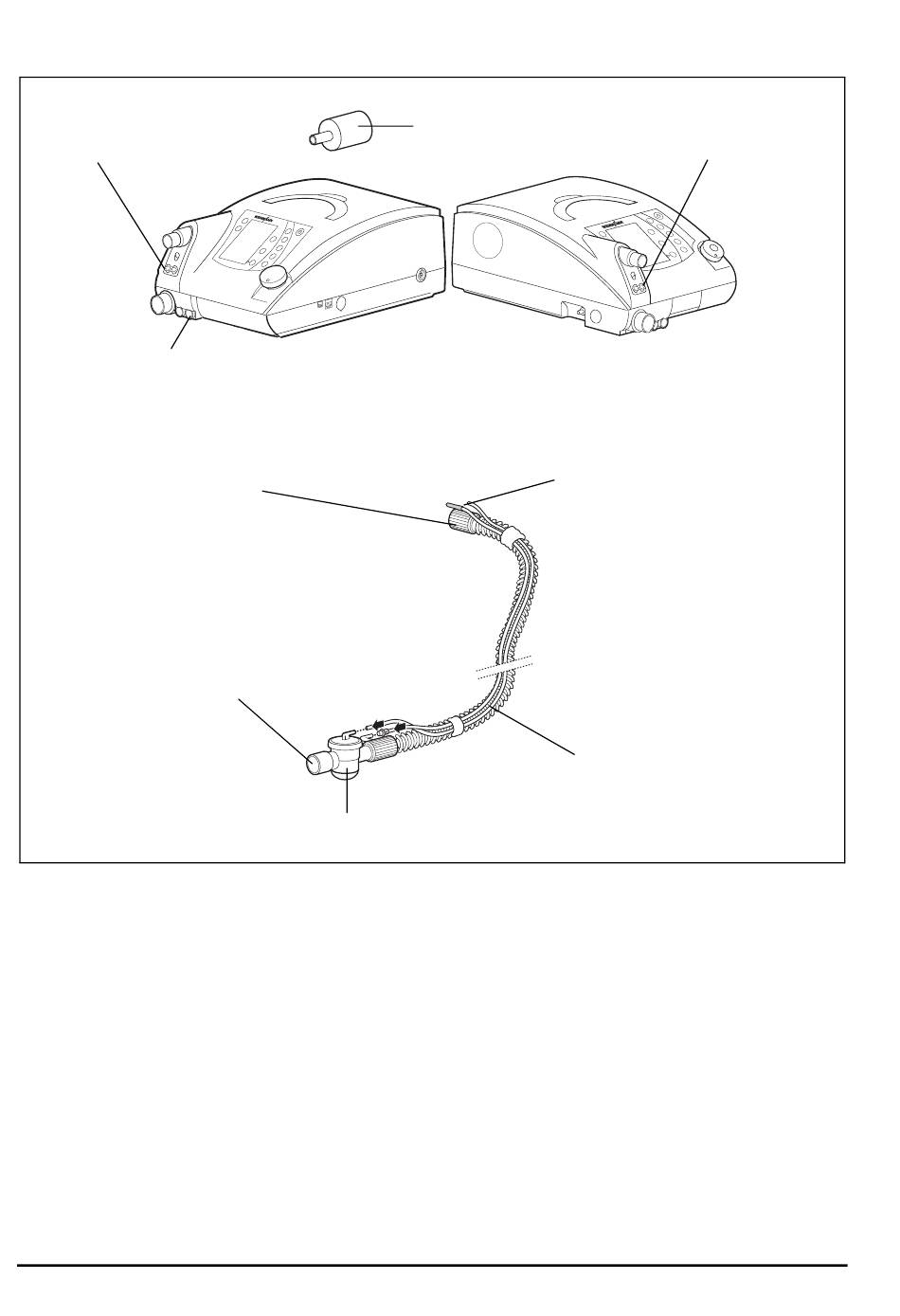

VENTIlogic LS, Einschlauchsystem mit Patientenventil
2 Anschluss
Druckmessschlauch (blau
gekennzeichnet)
1 Anschluss O
-Sensor
2
10 Anschluss
Geräteausgang
9 Anschluss
Patient
Legende
1 Anschluss O
-Sensor
2
Dient zum Anschließen eines Sauerstoff-Sensors,
mit dem die Sauerstoffkonzentration in der
Atemluft gemessen werden kann (nur bei
Schlauchsystemen mit Patientenventil).
2 Anschluss Druckmessschlauch (blau
gekennzeichnet)
Dient zum Anschließen des Druckmessschlauchs
an das Gerät.
6
Übersicht
3 Prüfadapter
5 Einschlauchsystem
8 Patientenventil
3 Prüfadapter
Wird bei der Funktionskontrolle des Therapiege-
rätes benötigt.
4 Anschluss Ventilsteuerschlauch
Dient zum Anschließen des Ventilsteuerschlauchs
an das Gerät.
5 Einschlauchsystem
Befördert die Atemluft zum Patienten.
WM 27700
4 Anschluss Ventil-
steuerschlauch
6 Druck-
messschlauch
(blau gekenn-
zeichnet)
7 Ventilsteuer-
schlauch
