Alarme
Verletzungsgefahr durch unplausible Alarmgrenzen!
-> Alarmgrenzen im Menüpunkt Alarme immer
patientengerecht einstellen.
Alarmsymbole
Physiologischer Alarm aktiviert.
Physiologischer Alarm deaktiviert.
Alarm stumm geschaltet.
Prioritäten bei gleichzeitig ausgelösten Alarmen
Hohe Priorität (rot)
Mittlere Priorität (gelb)
Niedrige Priorität (gelb)
Quittieren von Alarmen
Alarm-Quittierungstaste
drücken, um akustischen Alarm für
120 Sek. zu unterdrücken.
Symbole im Display
Akku: zeigt die Anzahl der Akkus und
die Akkukapazität an
SD Karte: Messwerte werden auf die
Speicherkarte geschrieben.
Filterwechsel notwendig
Wartung notwendig
Gebläse aus (Standby-Betrieb)
Klinikfunktionen freischalten und sperren
Ein- /
Aus-
Taste
Gerät ein- und ausschalten
Ein- /Austaste
drücken. Beim Ausschalten Alarm Achtung: Gerät wurde
ausgeschaltet quittieren.
Freischalten
Im Patientenmodus oder bei aktivierter Autosperre:
Tasten IPAP und PEEP 4 Sekunden lang drücken, bis die Meldung
Klinikmenü gesperrt! oder Nur im Klinikmenü verfügbar nicht mehr
angezeigt wird.
Sperren
Tasten IPAP und PEEP drücken, bis die Meldung Klinikmenü gesperrt!
erscheint.
oder
Patientenmodus über das Menü aktivieren.
Weinmann
Geräte für Medizin GmbH+Co.KG
Kronsaalsweg 40
22525 Hamburg
E: info@weinmann.de
www.weinmann.de
T: +49 40 54 70 20 Zentrale
F: +49 40 54 70 24 61 Zentrale
Kurzgebrauchsanweisung für Klinikpersonal

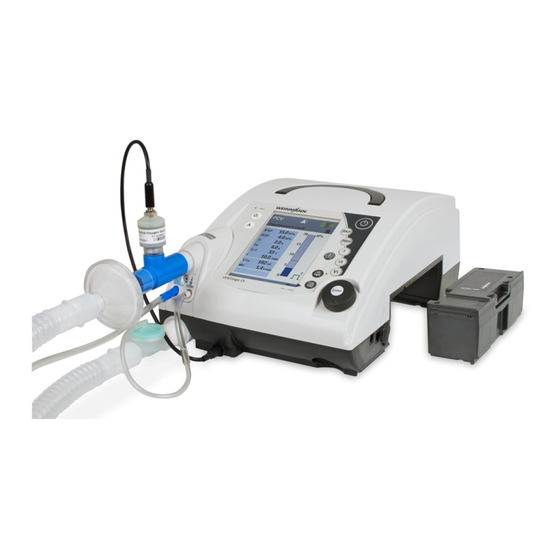

VENTIlogic LS
VENTIlogic plus
IPAP und PEEP
gleichzeitig
drücken
1
Ein-/Aus-Taste
2
Alarmunterdrückung
3
SD-Karte
4
Wechselakku (optional)
Dieses Dokument ersetzt nicht die Gebrauchsanweisung.
Vollständige Informationen finden Sie in der Gebrauchs-
anweisung und den Zusatzinformationen für Klinikpersonal.
2
1
4
3
