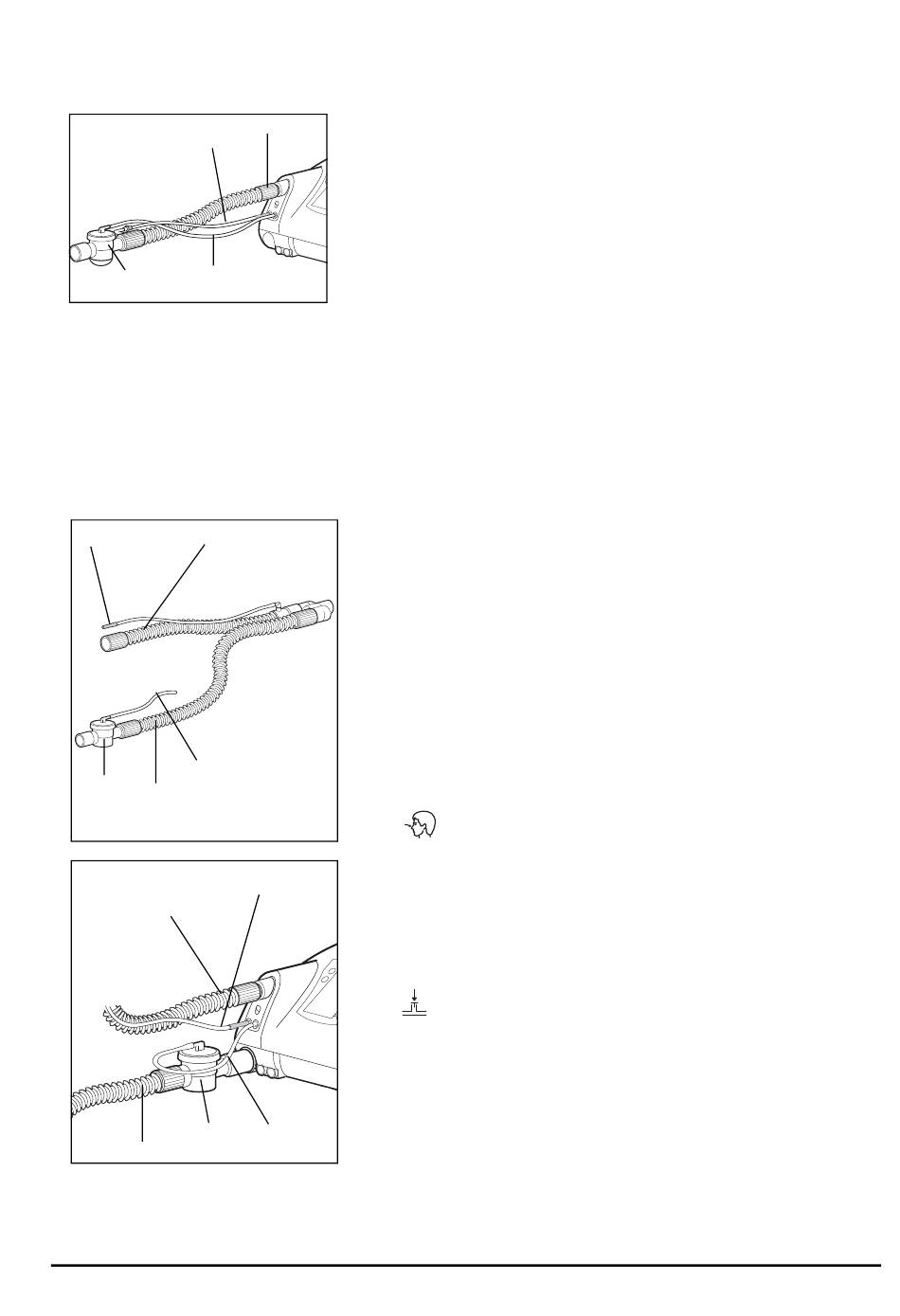

4.3.2 Doppelschlauchsystem
Das Doppelschlauchsystem hat neben dem Beatmungsschlauch, der dem Patienten Luft
zuführt, dem Druckmessschlauch und dem Ventilsteuerschlauch auch einen Ausatem-
schlauch, der die Ausatemluft zum Gerät zurück und in die Umgebungsluft abführt.
Das Patientenventil befindet sich beim Doppelschlauchsystem am Ausatemschlauch.
Um das Doppelschlauchsystem anzuschließen, gehen Sie wie folgt vor:
1
2
5
4
3
1
4
3
4. Schließen Sie das Patientenventil (4) an den Beat-
2
mungszugang, z.B. eine Atemmaske, an.
Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszuganges sowie des Schlauchsystems.
1. Stecken Sie den Beatmungsschlauch (1) auf den Gerä-
teausgang des VENTIlogic LS.
2. Stecken Sie den Ausatemschlauch (3), an dessen Ende
sich das Patientenventil (4) befindet, auf den Geräte-
eingang für Ausatemluft unterhalb des Geräteaus-
gangs.
3. Schließen Sie nun den blauen Anschlussstutzen des
Druckmessschlauchs (2) an den ebenfalls blau und mit
P
Der Druckmesschlauch hat die gleiche Länge wie der
Beatmungsschlauch und führt zu dem Y-Verbindungs-
2
stück, an dem Beatmungs- und Ausatemschlauch zu-
sammengeführt werden.
4. Stecken Sie den Ventilsteuerschlauch (5) auf den mit
Der Ventilsteuerschlauch führt von Patientenventil di-
rekt zum Anschluss am Gerät und ist daher kürzer als
der Druckmessschlauch.
5. Schließen Sie den Beatmungszugang, z.B. eine Atem-
5
maske, an.
gekennzeichneten Anschluss am Gerät an.
gekennzeichneten Anschluss des Gerätes.
Geräteaufstellung
