VENTIlogic LS mit Leckagesystem
1 Schlauchsystem
1 Schlauchsystem
2 Adapter
3 Druckmess-
schlauch
Legende

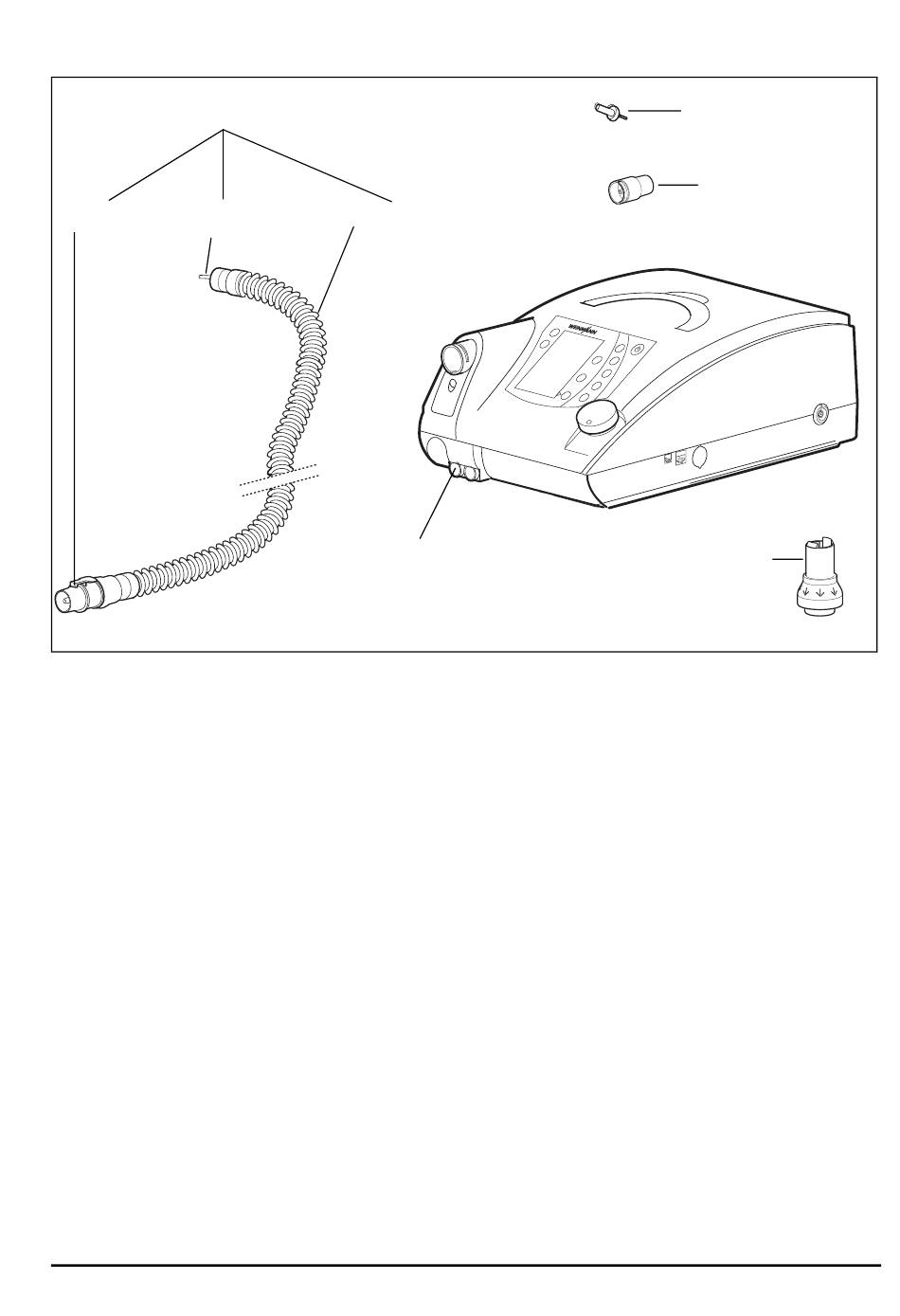

1 Schlauchsystem
Durch das Schlauchsystem strömt die Luft zum
Beatmungszugang. Das Schlauchsystem besteht
aus Faltenschlauch, Druckmessschlauch und
Adapter.
2 Adapter
Dient zum Anschließen des Schlauchsystems an
den Geräteausgang.
3 Druckmessschlauch
Dient zum Messen des Therapiedruckes.
4 Faltenschlauch
Befördert die Atemluft zum Patienten.
5 Verschlussstopfen (2x)
Dienen zum Verschließen des Druckmess-
schlauches während der Reinigung (nur bei Le-
ckagesystem).
4 Faltenschlauch
8 Anschluss
Anfeuchter
VENTIclick
7 Ausatemsystem
6 Trocknungsadapter
Wird zum Trocknen des Schlauchsystems mit Hilfe
des Therapiegerätes und zur Funktionskontrolle
benötigt.
7 Ausatemsystem
Hier entweicht die kohlendioxidhaltige Ausatem-
luft während der Therapie.
8 Anschluss Anfeuchter VENTIclick
Dient zum Anschließen des als Zubehör erhältli-
chen Anfeuchters VENTIclick (nur bei Leckagesys-
tem).
WM 27100
5 Verschlussstopfen
(2x)
6 Trocknungsadap-
ter
Übersicht
