1 Verriegelung 7 Oberteil Dient zur Sicherung des VENTIclick am Durch das Oberteil strömt die Luft vom Therapiegerät. Therapiegerät in das Schlauchsystem und die Maske. 2 Eingangs-Anschlussstutzen 8 Verschlussstopfen Damit wird VENTIclick an das Therapiege- rät angeschlossen. Dienen zum Verschließen des Druck- messschlauches während der Reinigung.

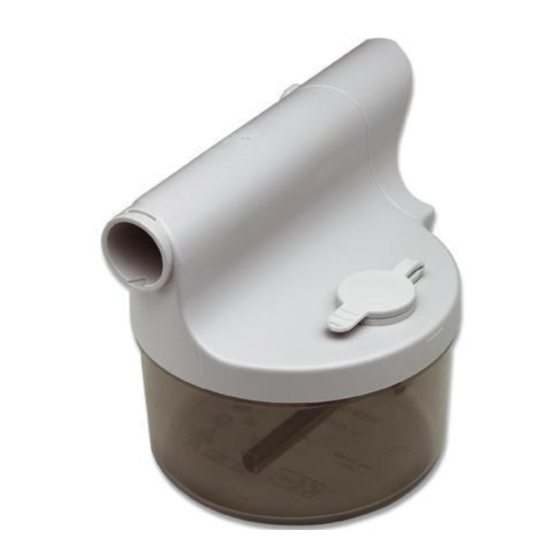

1. Gerätebeschreibung 1.1 Bestimmungsgemäßer Gebrauch Der Atemluftbefeuchter VENTIclick wird eingesetzt, um den von einem Beat- mungsgerät erzeugten Luftstrom zu erwärmen und mit Feuchtigkeit anzurei- chern. Dadurch wird verhindert, dass die oberen Atemwege des Patienten während der Therapie austrocknen. VENTIclick kann ausschließlich mit folgenden Weinmann Beatmungsgeräten betrieben werden: •...
Zu Ihrer eigenen Sicherheit sowie der Sicherheit Ihrer Patienten und nach den Anforderungen der Richtlinie 93/42/EWG beachten Sie bitte Folgendes: Betrieb des Gerätes • Verwenden Sie VENTIclick ausschließlich für den beschriebenen Verwendungszweck (siehe „1.1 Bestimmungsgemer Gebrauch“ auf Seite 3). •...
Öffnen Sie VENTIclick vorsichtig. Andernfalls könnten Sie sich verbrühen. Zubehör/Ersatzteile/Instandsetzung • Lassen Sie Inspektionen und Instandsetzungsarbeiten nur durch den Hersteller Weinmann oder sachkundiges Personal durchfüh- ren. • Beim Einsatz von Fremdartikeln kann es zu Funktionsausfällen und einer eingeschränkten Gebrauchstauglichkeit kommen.
Berühren Sie nicht den Heizstab. Andernfalls könnten Sie sich verbrennen. Das Metall kühlt nur sehr langsam ab. Am Stecker können Temperaturen bis zu 60° C auftreten. Auch das Wasser wird sehr heiß. Öffnen Sie VENTIclick vorsichtig. Andernfalls könnten Sie sich verbrühen. Geräteschild Baujahr des Gerätes.
• Füllen Sie den Atemluftbefeuchter nicht über die max. Füllhöhe. • Die Verwendung von aromatischen Zusätzen, z.B. Eukalyptusöl, kann das Material beschädigen. Befüllen des Atemluftbefeuchters 1. Trennen Sie gegebenenfalls VENTIclick vom Therapiegerät. 2. Öffnen Sie den Einfüllstopfen des Atemluft- befeuchters.
Atemluftbefeuchter anschalten Die Bedienung des Beatmungsgerätes entnehmen Sie bitte der entsprechenden Gebrauchsanweisung des Therapiegerätes. 1. Schalten Sie das Therapiegerät ein. 2. Den Atemluftbefeuchter VENTIclick schalten Sie mit der Anfeuchter-Taste ein. Die grüne LED neben der Anfeuchter-Taste leuchtet auf. Wenn Sie die Anfeuchter-Tasteþ...
ßen vor: 1. Verschließen Sie das Schlauchsystem oder setzen Sie die Maske auf. laufendem 2. Drücken Sie bei VENTIclick die Taste , bis sich das Fenster für die Verstellung der Anfeuchterleistung öffnet. Die Veränderung der Heizleistung (Stufe 1-6) des Atemluftbefeuch- ters erfolgt über den Drehknopf (rechts drehen...
Berühren Sie den Heizstab. Das Metall kühlt nur sehr langsam ab. Andernfalls könnten Sie sich verbrennen. Auch das Wasser wird sehr heiß. Öffnen Sie VENTIclick vorsichtig. Andern- falls könnten Sie sich verbrühen. 4. Öffnen Sie den Einfüllstopfen und gießen Sie das restliche Wasser aus.
3.4 Bakterienfilter Wenn Ihr Therapiegerät zur Verwendung durch meh- rere Patienten vorgesehen ist (z.B. in der Klinik), sollte zum Schutz vor Infektionen der Bakterienfilter WM 24148 verwendet werden. Er wird zwischen Schlauchsystem und Therapiegerät bzw. Atemluftbe- feuchter gesteckt. Der innenliegende Partikelfilter ist nach 24 Stunden Gebrauchsdauer sowie bei jedem Patientenwechsel auszutauschen.
Heizstab. Das Metall kühlt nur sehr langsam ab. Andernfalls könnten Sie sich verbrennen. Auch das Wasser wird sehr heiß. Öffnen Sie VENTIclick vorsichtig. Andern- falls könnten Sie sich verbrühen. 1. Öffnen Sie den Atemluftbefeuchter, indem Sie das Ober- und Unterteil gegen den Uhrzeiger- sinn gegeneinander verdrehen.
Seite 15
(gehört zum Lieferumfang Ihres Therapiegerätes) stecken. – Die Druckmessdurchführung im Eingangs- Anschlussstutzen verschließen Sie, indem Sie in die Dichtung der Druckmessdurchführung das dünne Ende des Verschlussstopfens durch eine leichte Drehbewegung stecken. 3. Reinigen Sie das Ober- und Unterteil mit lauwar- men Wasser, dem etwas Spülmittel zugegeben wurde.
3. Um den Trocknungsvorgang zu starten, drücken Sie die Ein-/Ausschalttaste am Therapiegerät. Über die Menü-Taste gelangen Sie in das Patientenmenü. Aktivieren Sie über Drücken des Drehknopfes den Trocknungsvorgang. Das Gerät schaltet sich nun ein und trocknet den Atemluft- befeuchter. Die verbleibende Zeit wird angezeigt. Die Abschaltung erfolgt nach ca. 30 Minuten automatisch.
Die Vorgehensweise für die Demontage und Montage des Atemluftbefeuchters ist dieselbe, wie bei der Reinigung (siehe „4.2 Reinigung“ auf Seite 12). Nach der Desinfektion muss der Atemluftbefeuchter gründlich mit destilliertem Wasser gespült und getrocknet werden. Das Äußere des Atemluftbefeuchters wird durch einfache Wischdesinfektion ge- reinigt.
Seite 18
2. Füllen Sie den Atemluftbefeuchter bis zur Markierung mit Wasser. 3. Kontrollieren Sie, ob der Atemluftbefeuchter dicht ist. 4. Gießen Sie das Wasser aus. 5. Füllen Sie nun 100 ml Wasser ein. 6. Klicken Sie den Atemluftbefeuchter an das Therapiegerät. 7.
6. Störungen und deren Beseitigung 6.1 Störungen Störung Fehlerursache Fehlerbeseitigung Netzanschlussleitung auf sichere Keine Anzeige im Keine Verbindung prüfen. Eventuell Funktion Display des Netzspannung der Steckdose prüfen, indem Sie ein Therapiegerätes vorhanden. anderes Gerät (z.B. eine Lampe) daran anschließen. Atemluftbefeuchte Atemluftbefeuchter anschalten, r ist nicht aktiviert.
6.2 Dichtung des Heizstabes austauschen 1. Schrauben Sie den Heizstab gegen den Uhrzei- gersinn aus dem Gehäuseunterteil heraus. 2. Nehmen Sie einen kleinen, sauberen Schrauben- dreher und heben Sie den Dichtring vorsichtig Wichtig! Achten Sie bitte darauf, dass dabei keinesfalls die Nut beschädigt wird, in der der Dichtring liegt.
Wichtig! Achten Sie bitte darauf, dass dabei keinesfalls die Nut beschädigt wird, in der der Dichtring liegt. 3. Drücken Sie den neuen Dichtring vorsichtig in die Nut des Geräteunterteiles . Verwenden Sie dazu keinesfalls Werkzeug. Montieren Sie Ober- und Unterteil wieder. 7.
WM 16858 – Verschlussstopfen, komplett, verpackt WM 24020 8.2 Zubehör und Ersatzteile Sie können bei Bedarf Zubehörteile und Ersatzteile gesondert bestellen. Eine aktuelle Liste der Zubehörteile und Ersatzteile können Sie im Internet unter www.weinmann.de oder über Ihren Fachhändler beziehen. Lieferumfang...
9. Technische Daten VENTIclick II a Produktklasse nach 93/42/EWG Abmessungen BxHxT in mm 120 x 120 x 155 Gewicht (ohne Wasser) 265 g Temperaturbereich – Betrieb +5 °C bis +35 °C – Lagerung –40 °C bis +70 °C Feuchte Betrieb und Lagerung ≤...
Seite 24
* Daten treffen nur bei Kombination mit den zugelassenen Therapiegeräten zu. 1hPa = 1 mbar Konstruktionsänderungen vorbehalten. Technische Daten...
Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. • Weinmann behält sich das Recht vor, nach seiner Wahl den Man- gel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen.
Die gesetzlichen Gewährleistungsansprüche bleiben hiervon unberührt. 11. Konformitätserklärung Hiermit erklärt die Weinmann Geräte für Medizin GmbH + Co. KG, dass das Pro- dukt den einschlägigen Bestimmungen der Richtlinie 93/42/EWG für Medizinpro- dukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann.de...
