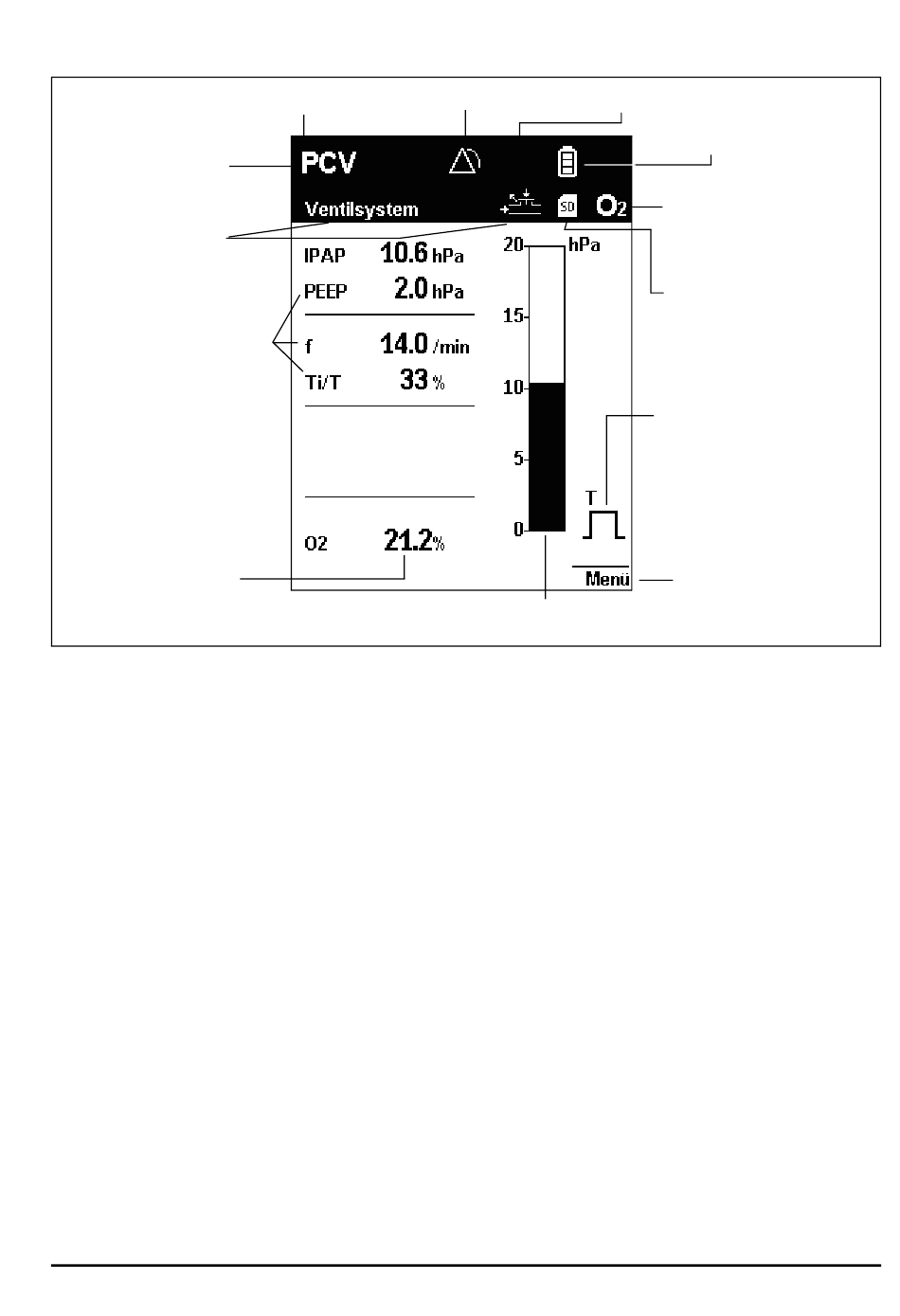

Standardanzeige während der Therapie:
1 Aktiver Beat-
mungsmodus
13 Schlauchsystem
12 Beatmungspara-
meter
11 Sauerstoff-
konzentration
Legende
1 Aktiver Beatmungsmodus
An dieser Stelle der Statuszeile wird der aktive
Beatmungsmodus angezeigt.
2 Statuszeile
Hier werden Informationen zum Gerätestatus an-
gezeigt, wie z.B Alarmzustandsanzeige, Filter-
wechsel oder fällige Wartungen.
3 Alarmanzeige
Wurde ein Alarm stummgeschaltet, wird dieser
anschließend für 120 Sekunden in der Statuszeile
angezeigt.
4 Softstartanzeige
Wird angezeigt, wenn der Softstart aktiviert wur-
de. Gibt die Restlaufzeit des Softstarts in Minuten
an.
2 Statuszeile
3 Alarmanzeige
10 Bargraph für Druckanzeige
4 Softstartanzeige
5 Akkuladezustand
Zeigt den Ladezustand des internen Akkus an.
Wird der Akku geladen, werden die Segmente
durchlaufend angezeigt.
6 Anzeige Sauerstoffeinleitung
Dieses Symbol wird bei Sauerstoffeinleitung an-
gezeigt.
7 Symbol Speicherkarte
Wird angezeigt, wenn eine Speicherkarte vorhan-
den ist und Daten auf der Speicherkarte gespei-
chert werden.
8 Anzeige Atemphasenwechsel
Zeigt an, ob der aktuelle Atemphasenwechsel
spontan oder mandatorisch erfolgt (spontan: S,
mandatorisch: T), die Anzeige wechselt je nach
Atemphase von links (Inspiration) nach rechts (Ex-
spiration); hier mandatorische Inspiration. Zeigt
ebenfalls an, ob der Inspirationstrigger aufgrund
5 Akkuladezustand
6 Anzeige
Sauerstoffeinleitung
7 Symbol Speicherkarte
8 Anzeige
Atemphasenwechsel
9 Zugang zum
Patientenmenü
Übersicht
15
