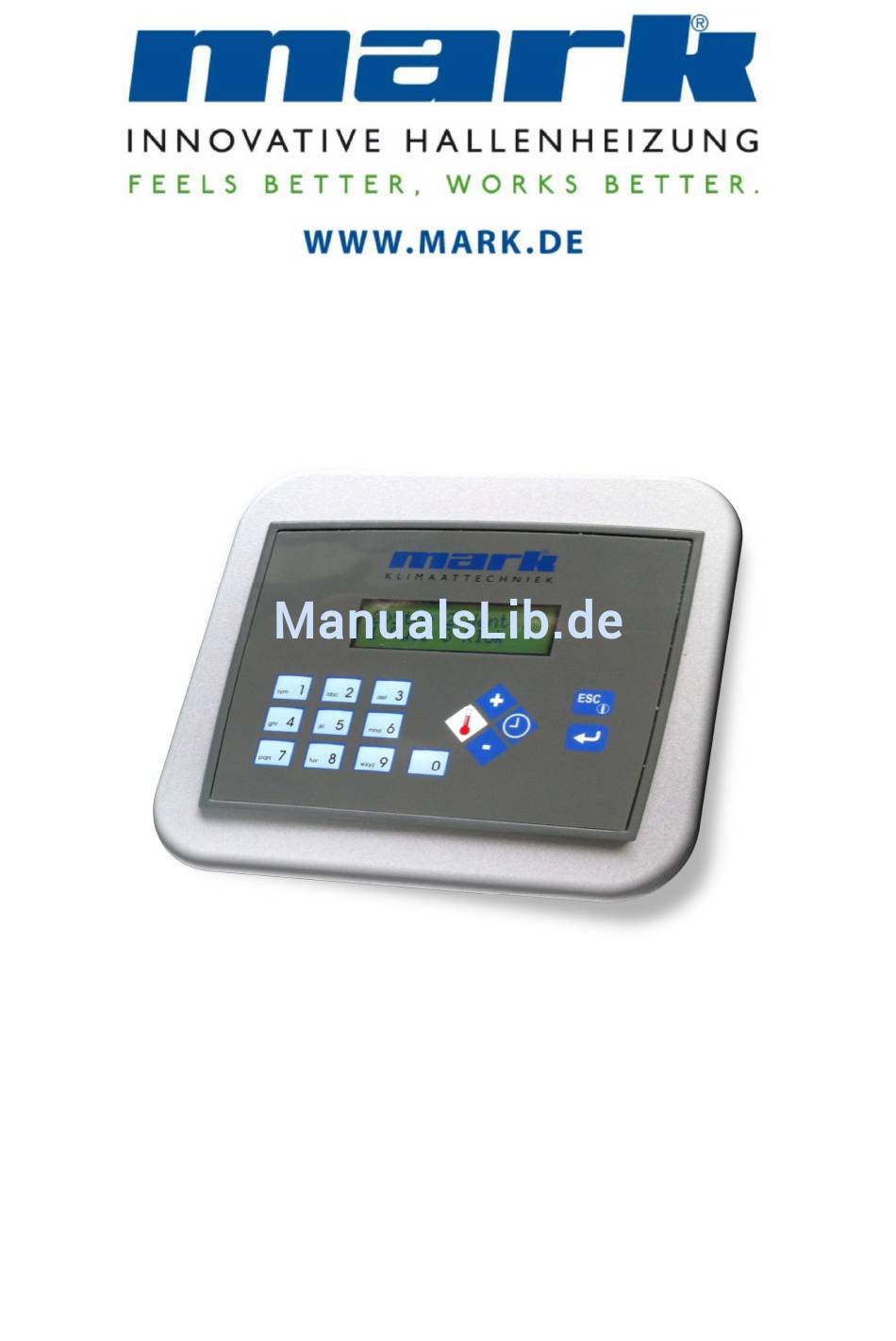

- Seite 1 Mark ComTherm Montage – Bedienungsanleitung Bestellnr. 0629101...
- Seite 2 • Überstundentimer Montage der ComTherm 1. Legen Sie einen geeigneten Ort für den Einbau der ComTherm fest. Der mitgelieferte Temperaturfühler soll in der zu erwärmenden Luft in einer Höhe von ± 1.50m über den Fußboden montiert werden. 2. Bevor Sie mit der Verkabelung beginnen muß der Lufterhitzer Spannungslos sein. Beachten Sie hierbei...
- Seite 3 Lieferumfang C: Regler D:Temperaturfühler 1: Verbindungskabel (Regler-Lufterhitzer) 4: Sensorkabel...

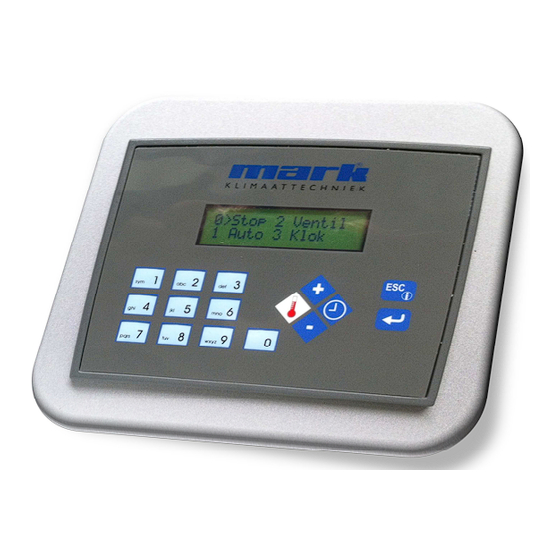

- Seite 4 Modus Arten Wenn die ComTherm angeschlossen ist, befindet sich diese im Basis Menü. Hier finden Sie 4 verschiedene Modis (Stop, Ventilator, Auto und Uhr). Die momentan gültige ist mit einem Pfeil (>) gekennzeichnet. Um den Modus zu wechseln drücken Sie die entsprechende Zahl.
- Seite 5 Überstundentimer (+ Uhr) Es ist möglich die Programmierung um max. 1 Stunde zu verlängern. Wählen Sie hierzu im Basis Menü den Modus 3aus. Abfrage der verbleibenden Zeit in diesem Modus. Im Basis Menü auf ‘Timer’ drücken. Benutzer Grundeinstellung Sprache auswählen: Im Basis Menü...
- Seite 6 Passwort Dieses Passwort dient als Schutz vor unberechtigter Bedienung. Drücken Sie ‘Enter’ um das Passwort einzugeben. Zum Bestätigen bitte erneut ‘Enter’ drücken. Drücke ‘Plus’ für das folgende Menü (Datum- und Zeiteinstellung) oder ‘Escape’ um zum Basis Menü zurück zu gelangen Datum- und Zeiteinstellung: Wenn Sie im Basis Menü...
-
Seite 7: Installation
Installation Anschlußschema: A:LufterhitzerGSW+ B: Reparaturschalter für 230Vac (siehe Foto unten) C: Regelung ComTherm D: Temperatur Sensor 1: Verbindungskabel (Regler-Lufterhitzer). 2-3:Spannungsversorgung 230Vac 4: Sensorkabel. - Seite 8 Anschluss am Regler C: Regler D:Temperaturfühler 1: Verbindungskabel (Regler-Lufterhitzer) 4: Sensorkabel Anschluss am Gerät 1: Blau 2: Orange 3: Blau-Weiß 3: Grün-Weiß 4: Grün 5: Braun 6: Braun-Weiß Verbindung mit dem Lufterhitzer: Der Regler muß mit dem Kabel (I) an der Rückseite des Lufterhitzers am RJ- Connector (Anschluss) eingesteckt werden.
- Seite 9 Erweiterte Grundeinstellung (dieser Modus ist nur für qualifiziertes Fachpersonal) Aus dem Basis Menü drücken Sie ´Escape´.Danach 2x auf `Plus`. Sie befinden sich nun auf der ´customer service´ Ebene. Um Änderungen vorzunehmen drücken Sie auf ´Enter´, geben das Passwort ein (999) ein und bestätigen dieses mit ´Enter´. Temperatur Differenz anpassen: Drücken Sie auf ´Enter´...
