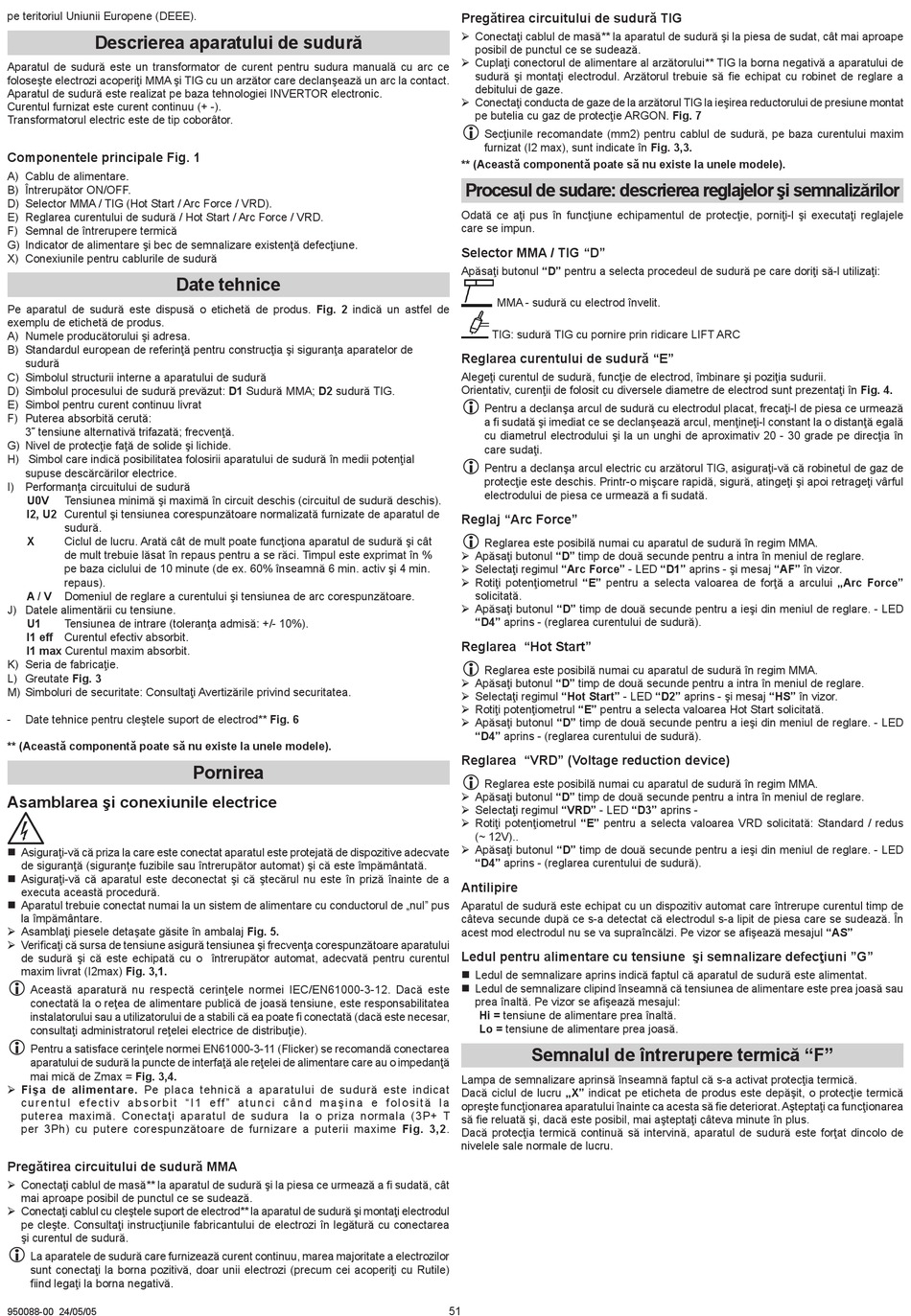

Descrierea aparatului de sudură
Aparatul de sudură este un transformator de curent pentru sudura manuală cu arc ce
foloseşte electrozi acoperiţi MMA şi TIG cu un arzător care declanşează un arc la contact.
Aparatul de sudură este realizat pe baza tehnologiei INVERTOR electronic.
Curentul furnizat este curent continuu (+ -).
Transformatorul electric este de tip coborâtor.
Componentele principale Fig. 1
A) Cablu de alimentare.
B) Întrerupător ON/OFF.
D) Selector MMA / TIG (Hot Start / Arc Force / VRD).
E) Reglarea curentului de sudură / Hot Start / Arc Force / VRD.
F) Semnal de întrerupere termică
G) Indicator de alimentare şi bec de semnalizare existenţă defecţiune.
X) Conexiunile pentru cablurile de sudură
Date tehnice
Pe aparatul de sudură este dispusă o etichetă de produs. Fig. 2 indică un astfel de
exemplu de etichetă de produs.
A) Numele producătorului şi adresa.
B) Standardul european de referinţă pentru construcţia şi siguranţa aparatelor de
sudură
C) Simbolul structurii interne a aparatului de sudură
D) Simbolul procesului de sudură prevăzut: D1 Sudură MMA; D2 sudură TIG.
E) Simbol pentru curent continuu livrat
F) Puterea absorbită cerută:
3˜ tensiune alternativă trifazată; frecvenţă.
G) Nivel de protecţie faţă de solide şi lichide.
H) Simbol care indică posibilitatea folosirii aparatului de sudură în medii potenţial
supuse descărcărilor electrice.
I) Performanţa circuitului de sudură
U0V
Tensiunea minimă şi maximă în circuit deschis (circuitul de sudură deschis).
I2, U2 Curentul şi tensiunea corespunzătoare normalizată furnizate de aparatul de
sudură.
X
Ciclul de lucru. Arată cât de mult poate funcţiona aparatul de sudură şi cât
de mult trebuie lăsat în repaus pentru a se răci. Timpul este exprimat în %
pe baza ciclului de 10 minute (de ex. 60% înseamnă 6 min. activ şi 4 min.
repaus).
A / V
Domeniul de reglare a curentului şi tensiunea de arc corespunzătoare.
J) Datele alimentării cu tensiune.
U1
Tensiunea de intrare (toleranţa admisă: +/- 10%).
I1 eff Curentul efectiv absorbit.
I1 max Curentul maxim absorbit.
K) Seria de fabricaţie.
L) Greutate Fig. 3
M) Simboluri de securitate: Consultaţi Avertizările privind securitatea.
-
Date tehnice pentru cleştele suport de electrod** Fig. 6
** )Această componentă poate să nu existe la unele modele).
Asamblarea şi conexiunile electrice
Asiguraţi-vă că priza la care este conectat aparatul este protejată de dispozitive adecvate
de siguranţă (siguranţe fuzibile sau întrerupător automat) şi că este împământată.
Asiguraţi-vă că aparatul este deconectat şi că ştecărul nu este în priză înainte de a
executa această procedură.
Aparatul trebuie conectat numai la un sistem de alimentare cu conductorul de „nul" pus
la împământare.
¾ Asamblaţi piesele detaşate găsite în ambalaj Fig. 5.
¾ Verificaţi că sursa de tensiune asigură tensiunea şi frecvenţa corespunzătoare aparatului
de sudură şi că este echipată cu o întrerupător automat, adecvată pentru curentul
maxim livrat (I2max) Fig. 3,1.
L
Această aparatură nu respectă cerinţele normei IEC/EN61000-3-12. Dacă este
conectată la o reţea de alimentare publică de joasă tensiune, este responsabilitatea
instalatorului sau a utilizatorului de a stabili că ea poate fi conectată (dacă este necesar,
consultaţi administratorul reţelei electrice de distribuţie).
L
Pentru a satisface cerinţele normei EN61000-3-11 (Flicker) se recomandă conectarea
aparatului de sudură la puncte de interfaţă ale reţelei de alimentare care au o impedanţă
mai mică de Zmax = Fig. 3,4.
¾ Fişa de alimentare. Pe placa tehnică a aparatului de sudură este indicat
c u r e n t u l e f e c t i v a b s o r b i t " I 1 e ff " a t u n c i c â n d m a ş i n a e f o l o s i t ă l a
puterea maximă. Conectaţi aparatul de sudura la o priza normala (3P+ T
per 3Ph) cu putere corespunzătoare de furnizare a puterii maxime Fig. 3,2.
Pregătirea circuitului de sudură MMA
¾ Conectaţi cablul de masă** la aparatul de sudură şi la piesa ce urmează a fi sudată, cât
mai aproape posibil de punctul ce se sudează.
¾ Conectaţi cablul cu cleştele suport de electrod** la aparatul de sudură şi montaţi electrodul
pe cleşte. Consultaţi instrucţiunile fabricantului de electrozi în legătură cu conectarea
şi curentul de sudură.
L
La aparatele de sudură care furnizează curent continuu, marea majoritate a electrozilor
sunt conectaţi la borna pozitivă, doar unii electrozi (precum cei acoperiţi cu Rutile)
fiind legaţi la borna negativă.
950088-00 24/05/05
Pornirea
Pregătirea circuitului de sudură TIG
¾ Conectaţi cablul de masă** la aparatul de sudură şi la piesa de sudat, cât mai aproape
posibil de punctul ce se sudează.
¾ Cuplaţi conectorul de alimentare al arzătorului** TIG la borna negativă a aparatului de
sudură şi montaţi electrodul. Arzătorul trebuie să fie echipat cu robinet de reglare a
debitului de gaze.
¾ Conectaţi conducta de gaze de la arzătorul TIG la ieşirea reductorului de presiune montat
pe butelia cu gaz de protecţie ARGON. Fig. 7
L
Secţiunile recomandate (mm2) pentru cablul de sudură, pe baza curentului maxim
furnizat (I2 max), sunt indicate în Fig. 3,3.
** )Această componentă poate să nu existe la unele modele).
Procesul de sudare: descrierea reglajelor şi semnalizărilor
Odată ce aţi pus în funcţiune echipamentul de protecţie, porniţi-l şi executaţi reglajele
care se impun.
Selector MMA / TIG "D"
Apăsaţi butonul "D" pentru a selecta procedeul de sudură pe care doriţi să-l utilizaţi:
MMA - sudură cu electrod învelit.
TIG: sudură TIG cu pornire prin ridicare LIFT ARC
Reglarea curentului de sudură "E"
Alegeţi curentul de sudură, funcţie de electrod, îmbinare şi poziţia sudurii.
Orientativ, curenţii de folosit cu diversele diametre de electrod sunt prezentaţi în Fig. 4.
L
Pentru a declanşa arcul de sudură cu electrodul placat, frecaţi-l de piesa ce urmează
a fi sudată şi imediat ce se declanşează arcul, menţineţi-l constant la o distanţă egală
cu diametrul electrodului şi la un unghi de aproximativ 20 - 30 grade pe direcţia în
care sudaţi.
L
Pentru a declanşa arcul electric cu arzătorul TIG, asiguraţi-vă că robinetul de gaz de
protecţie este deschis. Printr-o mişcare rapidă, sigură, atingeţi şi apoi retrageţi vârful
electrodului de piesa ce urmează a fi sudată.
Reglaj "Arc Force"
L
Reglarea este posibilă numai cu aparatul de sudură în regim MMA.
¾ Apăsaţi butonul "D" timp de două secunde pentru a intra în meniul de reglare.
¾ Selectaţi regimul "Arc Force" - LED "D1" aprins - şi mesaj "AF" în vizor.
¾ Rotiţi potenţiometrul "E" pentru a selecta valoarea de forţă a arcului „Arc Force"
solicitată.
¾ Apăsaţi butonul "D" timp de două secunde pentru a ieşi din meniul de reglare. - LED
"D4" aprins - (reglarea curentului de sudură).
Reglarea "Hot Start"
L
Reglarea este posibilă numai cu aparatul de sudură în regim MMA.
¾ Apăsaţi butonul "D" timp de două secunde pentru a intra în meniul de reglare.
¾ Selectaţi regimul "Hot Start" - LED "D2" aprins - şi mesaj "HS" în vizor.
¾ Rotiţi potenţiometrul "E" pentru a selecta valoarea Hot Start solicitată.
¾ Apăsaţi butonul "D" timp de două secunde pentru a ieşi din meniul de reglare. - LED
"D4" aprins - (reglarea curentului de sudură).
Reglarea "VRD" (Voltage reduction device)
L
Reglarea este posibilă numai cu aparatul de sudură în regim MMA.
¾ Apăsaţi butonul "D" timp de două secunde pentru a intra în meniul de reglare.
¾ Selectaţi regimul "VRD" - LED "D3" aprins -
¾ Rotiţi potenţiometrul "E" pentru a selecta valoarea VRD solicitată: Standard / redus
(~ 12V)..
¾ Apăsaţi butonul "D" timp de două secunde pentru a ieşi din meniul de reglare. - LED
"D4" aprins - (reglarea curentului de sudură).
Antilipire
Aparatul de sudură este echipat cu un dispozitiv automat care întrerupe curentul timp de
câteva secunde după ce s-a detectat că electrodul s-a lipit de piesa care se sudează. În
acest mod electrodul nu se va supraîncălzi. Pe vizor se afişează mesajul "AS"
Ledul pentru alimentare cu tensiune şi semnalizare defecţiuni "G"
Ledul de semnalizare aprins indică faptul că aparatul de sudură este alimentat.
Ledul de semnalizare clipind înseamnă că tensiunea de alimentare este prea joasă sau
prea înaltă. Pe vizor se afişează mesajul:
Hi = tensiune de alimentare prea înaltă.
Lo = tensiune de alimentare prea joasă.
Semnalul de întrerupere termică "F"
Lampa de semnalizare aprinsă înseamnă faptul că s-a activat protecţia termică.
Dacă ciclul de lucru „X" indicat pe eticheta de produs este depăşit, o protecţie termică
opreşte funcţionarea aparatului înainte ca acesta să fie deteriorat. Aşteptaţi ca funcţionarea
să fie reluată şi, dacă este posibil, mai aşteptaţi câteva minute în plus.
Dacă protecţia termică continuă să intervină, aparatul de sudură este forţat dincolo de
nivelele sale normale de lucru.
