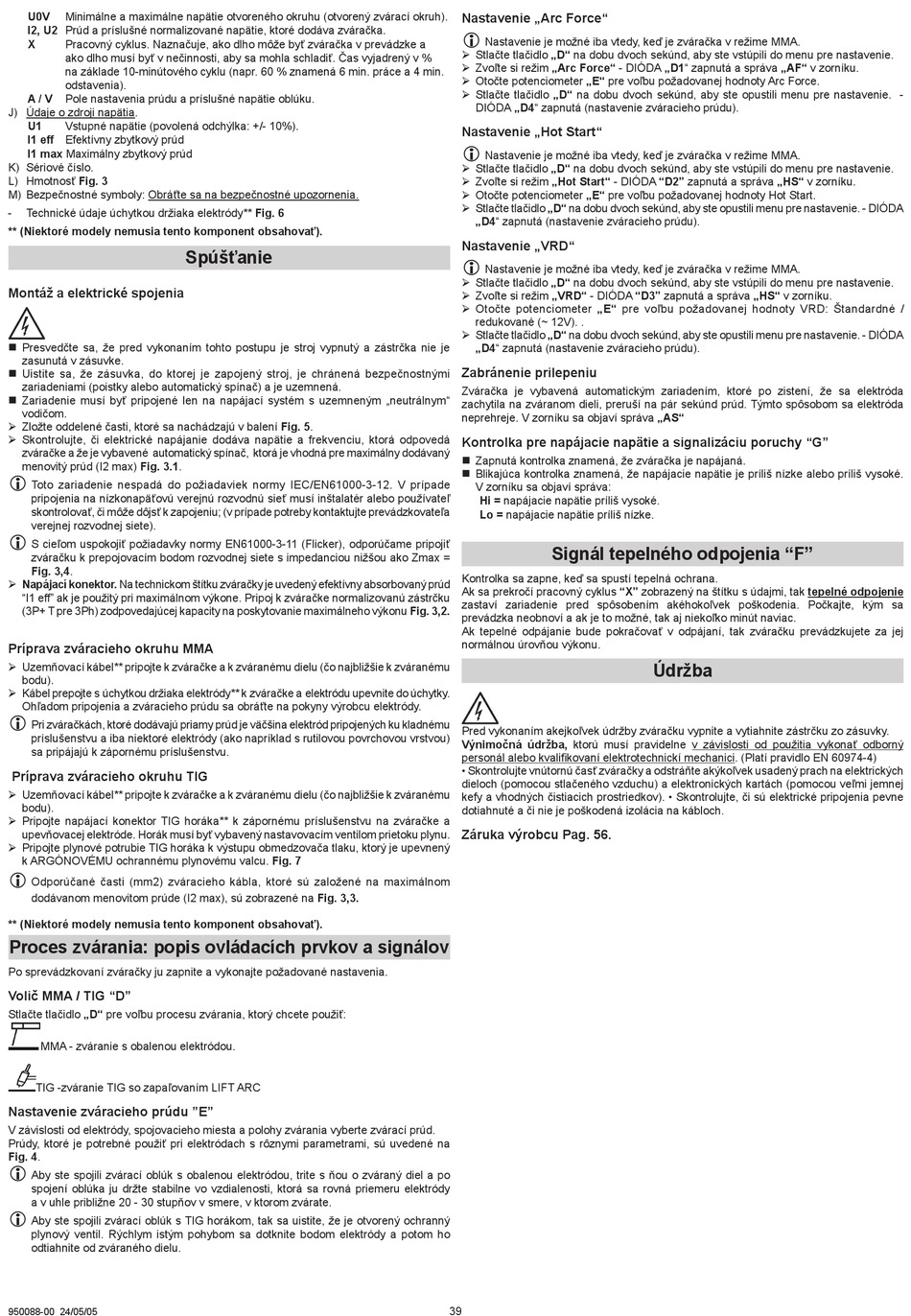

U0V
Minimálne a maximálne napätie otvoreného okruhu (otvorený zvárací okruh).
I2, U2 Prúd a príslušné normalizované napätie, ktoré dodáva zváračka.
X
Pracovný cyklus. Naznačuje, ako dlho môže byť zváračka v prevádzke a
ako dlho musí byť v nečinnosti, aby sa mohla schladiť. Čas vyjadrený v %
na základe 10-minútového cyklu (napr. 60 % znamená 6 min. práce a 4 min.
odstavenia).
A / V
Pole nastavenia prúdu a príslušné napätie oblúku.
J) Údaje o zdroji napätia.
U1
Vstupné napätie (povolená odchýlka: +/- 10%).
I1 eff Efektívny zbytkový prúd
I1 max Maximálny zbytkový prúd
K) Sériové číslo.
L) Hmotnosť Fig. 3
M) Bezpečnostné symboly: Obráťte sa na bezpečnostné upozornenia.
-
Technické údaje úchytkou držiaka elektródy** Fig. 6
** )Niektoré modely nemusia tento komponent obsahovať).
Montáž a elektrické spojenia
Presvedčte sa, že pred vykonaním tohto postupu je stroj vypnutý a zástrčka nie je
zasunutá v zásuvke.
Uistite sa, že zásuvka, do ktorej je zapojený stroj, je chránená bezpečnostnými
zariadeniami (poistky alebo automatický spínač) a je uzemnená.
Zariadenie musí byť pripojené len na napájací systém s uzemneným „neutrálnym"
vodičom.
¾ Zložte oddelené časti, ktoré sa nachádzajú v balení Fig. 5.
¾ Skontrolujte, či elektrické napájanie dodáva napätie a frekvenciu, ktorá odpovedá
zváračke a že je vybavené automatický spínač, ktorá je vhodná pre maximálny dodávaný
menovitý prúd (I2 max) Fig. 3.1.
L
Toto zariadenie nespadá do požiadaviek normy IEC/EN61000-3-12. V prípade
pripojenia na nízkonapäťovú verejnú rozvodnú sieť musí inštalatér alebo používateľ
skontrolovať, či môže dôjsť k zapojeniu; (v prípade potreby kontaktujte prevádzkovateľa
verejnej rozvodnej siete).
L
S cieľom uspokojiť požiadavky normy EN61000-3-11 (Flicker), odporúčame pripojiť
zváračku k prepojovacím bodom rozvodnej siete s impedanciou nižšou ako Zmax =
Fig. 3,4.
¾ Napájací konektor. Na technickom štítku zváračky je uvedený efektívny absorbovaný prúd
"I1 eff" ak je použitý pri maximálnom výkone. Pripoj k zváračke normalizovanú zástrčku
(3P+ T pre 3Ph) zodpovedajúcej kapacity na poskytovanie maximálneho výkonu Fig. 3,2.
Príprava zváracieho okruhu MMA
¾ Uzemňovací kábel** pripojte k zváračke a k zváranému dielu (čo najbližšie k zváranému
bodu).
¾ Kábel prepojte s úchytkou držiaka elektródy** k zváračke a elektródu upevnite do úchytky.
Ohľadom pripojenia a zváracieho prúdu sa obráťte na pokyny výrobcu elektródy.
L
Pri zváračkách, ktoré dodávajú priamy prúd je väčšina elektród pripojených ku kladnému
príslušenstvu a iba niektoré elektródy (ako napríklad s rutilovou povrchovou vrstvou)
sa pripájajú k zápornému príslušenstvu.
Príprava zváracieho okruhu TIG
¾ Uzemňovací kábel** pripojte k zváračke a k zváranému dielu (čo najbližšie k zváranému
bodu).
¾ Pripojte napájací konektor TIG horáka** k zápornému príslušenstvu na zváračke a
upevňovacej elektróde. Horák musí byť vybavený nastavovacím ventilom prietoku plynu.
¾ Pripojte plynové potrubie TIG horáka k výstupu obmedzovača tlaku, ktorý je upevnený
k ARGÓNOVÉMU ochrannému plynovému valcu. Fig. 7
L
Odporúčané časti (mm2) zváracieho kábla, ktoré sú založené na maximálnom
dodávanom menovitom prúde (I2 max), sú zobrazené na Fig. 3,3.
** )Niektoré modely nemusia tento komponent obsahovať).
Proces zvárania: popis ovládacích prvkov a signálov
Po sprevádzkovaní zváračky ju zapnite a vykonajte požadované nastavenia.
Volič MMA / TIG "D"
Stlačte tlačidlo „D" pre voľbu procesu zvárania, ktorý chcete použiť:
MMA - zváranie s obalenou elektródou.
TIG -zváranie TIG so zapaľovaním LIFT ARC
Nastavenie zváracieho prúdu "E"
V závislosti od elektródy, spojovacieho miesta a polohy zvárania vyberte zvárací prúd.
Prúdy, ktoré je potrebné použiť pri elektródach s rôznymi parametrami, sú uvedené na
Fig. 4.
L
Aby ste spojili zvárací oblúk s obalenou elektródou, trite s ňou o zváraný diel a po
spojení oblúka ju držte stabilne vo vzdialenosti, ktorá sa rovná priemeru elektródy
a v uhle približne 20 - 30 stupňov v smere, v ktorom zvárate.
L
Aby ste spojili zvárací oblúk s TIG horákom, tak sa uistite, že je otvorený ochranný
plynový ventil. Rýchlym istým pohybom sa dotknite bodom elektródy a potom ho
odtiahnite od zváraného dielu.
950088-00 24/05/05
Spúšťanie
Nastavenie „Arc Force"
L
Nastavenie je možné iba vtedy, keď je zváračka v režime MMA.
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste vstúpili do menu pre nastavenie.
¾ Zvoľte si režim „Arc Force" - DIÓDA „D1" zapnutá a správa „AF" v zorníku.
¾ Otočte potenciometer „E" pre voľbu požadovanej hodnoty Arc Force.
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste opustili menu pre nastavenie. -
DIÓDA „D4" zapnutá (nastavenie zváracieho prúdu).
Nastavenie „Hot Start"
L
Nastavenie je možné iba vtedy, keď je zváračka v režime MMA.
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste vstúpili do menu pre nastavenie.
¾ Zvoľte si režim „Hot Start" - DIÓDA "D2" zapnutá a správa „HS" v zorníku.
¾ Otočte potenciometer „E" pre voľbu požadovanej hodnoty Hot Start.
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste opustili menu pre nastavenie. - DIÓDA
„D4" zapnutá (nastavenie zváracieho prúdu).
Nastavenie „VRD"
L
Nastavenie je možné iba vtedy, keď je zváračka v režime MMA.
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste vstúpili do menu pre nastavenie.
¾ Zvoľte si režim „VRD" - DIÓDA "D3" zapnutá a správa „HS" v zorníku.
¾ Otočte potenciometer „E" pre voľbu požadovanej hodnoty VRD: Štandardné /
redukované (~ 12V). .
¾ Stlačte tlačidlo „D" na dobu dvoch sekúnd, aby ste opustili menu pre nastavenie. - DIÓDA
„D4" zapnutá (nastavenie zváracieho prúdu).
Zabránenie prilepeniu
Zváračka je vybavená automatickým zariadením, ktoré po zistení, že sa elektróda
zachytila na zváranom dieli, preruší na pár sekúnd prúd. Týmto spôsobom sa elektróda
neprehreje. V zorníku sa objaví správa „AS"
Kontrolka pre napájacie napätie a signalizáciu poruchy "G"
Zapnutá kontrolka znamená, že zváračka je napájaná.
Blikajúca kontrolka znamená, že napájacie napätie je príliš nízke alebo príliš vysoké.
V zorníku sa objaví správa:
Hi = napájacie napätie príliš vysoké.
Lo = napájacie napätie príliš nízke.
Signál tepelného odpojenia "F"
Kontrolka sa zapne, keď sa spustí tepelná ochrana.
Ak sa prekročí pracovný cyklus "X" zobrazený na štítku s údajmi, tak tepelné odpojenie
zastaví zariadenie pred spôsobením akéhokoľvek poškodenia. Počkajte, kým sa
prevádzka neobnoví a ak je to možné, tak aj niekoľko minút naviac.
Ak tepelné odpájanie bude pokračovať v odpájaní, tak zváračku prevádzkujete za jej
normálnou úrovňou výkonu.
Pred vykonaním akejkoľvek údržby zváračku vypnite a vytiahnite zástrčku zo zásuvky.
Výnimočná údržba, ktorú musí pravidelne v závislosti od použitia vykonať odborný
personál alebo kvalifikovaní elektrotechnickí mechanici. (Platí pravidlo EN 60974-4)
• Skontrolujte vnútornú časť zváračky a odstráňte akýkoľvek usadený prach na elektrických
dieloch (pomocou stlačeného vzduchu) a elektronických kartách (pomocou veľmi jemnej
kefy a vhodných čistiacich prostriedkov). • Skontrolujte, či sú elektrické pripojenia pevne
dotiahnuté a či nie je poškodená izolácia na kábloch.
Záruka výrobcu Pag. 56.
39
Údržba
