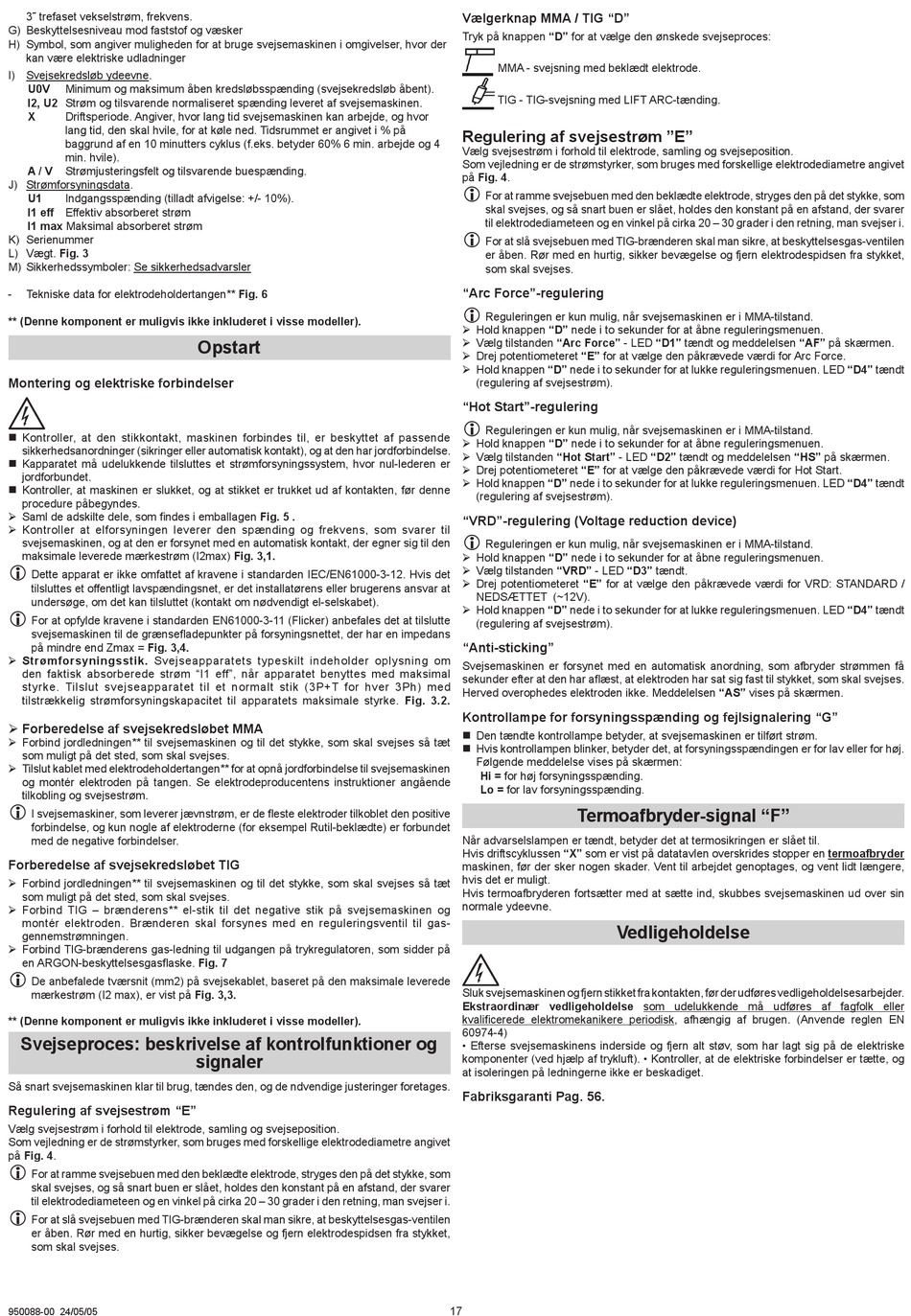

3˜ trefaset vekselstrøm, frekvens.
G) Beskyttelsesniveau mod faststof og væsker
H) Symbol, som angiver muligheden for at bruge svejsemaskinen i omgivelser, hvor der
kan være elektriske udladninger
I) Svejsekredsløb ydeevne.
U0V Minimum og maksimum åben kredsløbsspænding (svejsekredsløb åbent).
I2, U2 Strøm og tilsvarende normaliseret spænding leveret af svejsemaskinen.
X Driftsperiode. Angiver, hvor lang tid svejsemaskinen kan arbejde, og hvor
lang tid, den skal hvile, for at køle ned. Tidsrummet er angivet i % på
baggrund af en 10 minutters cyklus (f.eks. betyder 60% 6 min. arbejde og 4
min. hvile).
A / V Strømjusteringsfelt og tilsvarende buespænding.
J) Strømforsyningsdata.
U1 Indgangsspænding (tilladt afvigelse: +/- 10%).
I1 eff Effektiv absorberet strøm
I1 max Maksimal absorberet strøm
K) Serienummer
L) Vægt. Fig. 3
M) Sikkerhedssymboler: Se sikkerhedsadvarsler
- Tekniske data for elektrodeholdertangen** Fig. 6
** (Denne komponent er muligvis ikke inkluderet i visse modeller).
Montering og elektriske forbindelser
„ Kontroller, at den stikkontakt, maskinen forbindes til, er beskyttet af passende
sikkerhedsanordninger (sikringer eller automatisk kontakt), og at den har jordforbindelse.
„ Kapparatet må udelukkende tilsluttes et strømforsyningssystem, hvor nul-lederen er
jordforbundet.
„ Kontroller, at maskinen er slukket, og at stikket er trukket ud af kontakten, før denne
procedure påbegyndes.
¾ Saml de adskilte dele, som findes i emballagen Fig. 5 .
¾ Kontroller at elforsyningen leverer den spænding og frekvens, som svarer til
svejsemaskinen, og at den er forsynet med en automatisk kontakt, der egner sig til den
maksimale leverede mærkestrøm (I2max) Fig. 3,1.
L
Dette apparat er ikke omfattet af kravene i standarden IEC/EN61000-3-12. Hvis det
tilsluttes et offentligt lavspændingsnet, er det installatørens eller brugerens ansvar at
undersøge, om det kan tilsluttet (kontakt om nødvendigt el-selskabet).
L
For at opfylde kravene i standarden EN61000-3-11 (Flicker) anbefales det at tilslutte
svejsemaskinen til de grænsefladepunkter på forsyningsnettet, der har en impedans
på mindre end Zmax = Fig. 3,4.
¾ Strømforsyningsstik. Svejseapparatets typeskilt indeholder oplysning om
den faktisk absorberede strøm "I1 eff", når apparatet benyttes med maksimal
styrke. Tilslut svejseapparatet til et normalt stik (3P+T for hver 3Ph) med
tilstrækkelig strømforsyningskapacitet til apparatets maksimale styrke. Fig. 3.2.
¾ Forberedelse af svejsekredsløbet MMA
¾ Forbind jordledningen** til svejsemaskinen og til det stykke, som skal svejses så tæt
som muligt på det sted, som skal svejses.
¾ Tilslut kablet med elektrodeholdertangen** for at opnå jordforbindelse til svejsemaskinen
og montér elektroden på tangen. Se elektrodeproducentens instruktioner angående
tilkobling og svejsestrøm.
L
I svejsemaskiner, som leverer jævnstrøm, er de fleste elektroder tilkoblet den positive
forbindelse, og kun nogle af elektroderne (for eksempel Rutil-beklædte) er forbundet
med de negative forbindelser.
Forberedelse af svejsekredsløbet TIG
¾ Forbind jordledningen** til svejsemaskinen og til det stykke, som skal svejses så tæt
som muligt på det sted, som skal svejses.
¾ Forbind TIG – brænderens** el-stik til det negative stik på svejsemaskinen og
montér elektroden. Brænderen skal forsynes med en reguleringsventil til gas-
gennemstrømningen.
¾ Forbind TIG-brænderens gas-ledning til udgangen på trykregulatoren, som sidder på
en ARGON-beskyttelsesgasflaske. Fig. 7
L
De anbefalede tværsnit (mm2) på svejsekablet, baseret på den maksimale leverede
mærkestrøm (I2 max), er vist på Fig. 3,3.
** (Denne komponent er muligvis ikke inkluderet i visse modeller).
Svejseproces: beskrivelse af kontrolfunktioner og
Så snart svejsemaskinen klar til brug, tændes den, og de ndvendige justeringer foretages.
Regulering af svejsestrøm "E"
Vælg svejsestrøm i forhold til elektrode, samling og svejseposition.
Som vejledning er de strømstyrker, som bruges med forskellige elektrodediametre angivet
på Fig. 4.
L
For at ramme svejsebuen med den beklædte elektrode, stryges den på det stykke, som
skal svejses, og så snart buen er slået, holdes den konstant på en afstand, der svarer
til elektrodediameteen og en vinkel på cirka 20 – 30 grader i den retning, man svejser i.
L
For at slå svejsebuen med TIG-brænderen skal man sikre, at beskyttelsesgas-ventilen
er åben. Rør med en hurtig, sikker bevægelse og fjern elektrodespidsen fra stykket,
som skal svejses.
950088-00 24/05/05
Opstart
signaler
Vælgerknap MMA / TIG "D"
Tryk på knappen "D" for at vælge den ønskede svejseproces:
MMA - svejsning med beklædt elektrode.
TIG - TIG-svejsning med LIFT ARC-tænding.
Regulering af svejsestrøm "E"
Vælg svejsestrøm i forhold til elektrode, samling og svejseposition.
Som vejledning er de strømstyrker, som bruges med forskellige elektrodediametre angivet
på Fig. 4.
L
For at ramme svejsebuen med den beklædte elektrode, stryges den på det stykke, som
skal svejses, og så snart buen er slået, holdes den konstant på en afstand, der svarer
til elektrodediameteen og en vinkel på cirka 20 – 30 grader i den retning, man svejser i.
L
For at slå svejsebuen med TIG-brænderen skal man sikre, at beskyttelsesgas-ventilen
er åben. Rør med en hurtig, sikker bevægelse og fjern elektrodespidsen fra stykket,
som skal svejses.
"Arc Force"-regulering
L
Reguleringen er kun mulig, når svejsemaskinen er i MMA-tilstand.
¾ Hold knappen "D" nede i to sekunder for at åbne reguleringsmenuen.
¾ Vælg tilstanden "Arc Force" - LED "D1" tændt og meddelelsen "AF" på skærmen.
¾ Drej potentiometeret "E" for at vælge den påkrævede værdi for Arc Force.
¾ Hold knappen "D" nede i to sekunder for at lukke reguleringsmenuen. LED "D4" tændt
(regulering af svejsestrøm).
"Hot Start"-regulering
L
Reguleringen er kun mulig, når svejsemaskinen er i MMA-tilstand.
¾ Hold knappen "D" nede i to sekunder for at åbne reguleringsmenuen.
¾ Vælg tilstanden "Hot Start" - LED "D2" tændt og meddelelsen "HS" på skærmen.
¾ Drej potentiometeret "E" for at vælge den påkrævede værdi for Hot Start.
¾ Hold knappen "D" nede i to sekunder for at lukke reguleringsmenuen. LED "D4" tændt
(regulering af svejsestrøm).
"VRD"-regulering (Voltage reduction device)
L
Reguleringen er kun mulig, når svejsemaskinen er i MMA-tilstand.
¾ Hold knappen "D" nede i to sekunder for at åbne reguleringsmenuen.
¾ Vælg tilstanden "VRD" - LED "D3" tændt.
¾ Drej potentiometeret "E" for at vælge den påkrævede værdi for VRD: STANDARD /
NEDSÆTTET (~12V).
¾ Hold knappen "D" nede i to sekunder for at lukke reguleringsmenuen. LED "D4" tændt
(regulering af svejsestrøm).
"Anti-sticking"
Svejsemaskinen er forsynet med en automatisk anordning, som afbryder strømmen få
sekunder efter at den har aflæst, at elektroden har sat sig fast til stykket, som skal svejses.
Herved overophedes elektroden ikke. Meddelelsen "AS" vises på skærmen.
Kontrollampe for forsyningsspænding og fejlsignalering "G"
„ Den tændte kontrollampe betyder, at svejsemaskinen er tilført strøm.
„ Hvis kontrollampen blinker, betyder det, at forsyningsspændingen er for lav eller for høj.
Følgende meddelelse vises på skærmen:
Hi = for høj forsyningsspænding.
Lo = for lav forsyningsspænding.
Termoafbryder-signal "F"
Når advarselslampen er tændt, betyder det at termosikringen er slået til.
Hvis driftscyklussen "X" som er vist på datatavlen overskrides stopper en termoafbryder
maskinen, før der sker nogen skader. Vent til arbejdet genoptages, og vent lidt længere,
hvis det er muligt.
Hvis termoafbryderen fortsætter med at sætte ind, skubbes svejsemaskinen ud over sin
normale ydeevne.
Vedligeholdelse
Sluk svejsemaskinen og fjern stikket fra kontakten, før der udføres vedligeholdelsesarbejder.
Ekstraordinær vedligeholdelse som udelukkende må udføres af fagfolk eller
kvalificerede elektromekanikere periodisk, afhængig af brugen. (Anvende reglen EN
60974-4)
• Efterse svejsemaskinens inderside og fjern alt støv, som har lagt sig på de elektriske
komponenter (ved hjælp af trykluft). • Kontroller, at de elektriske forbindelser er tætte, og
at isoleringen på ledningerne ikke er beskadiget.
Fabriksgaranti Pag. 56.
