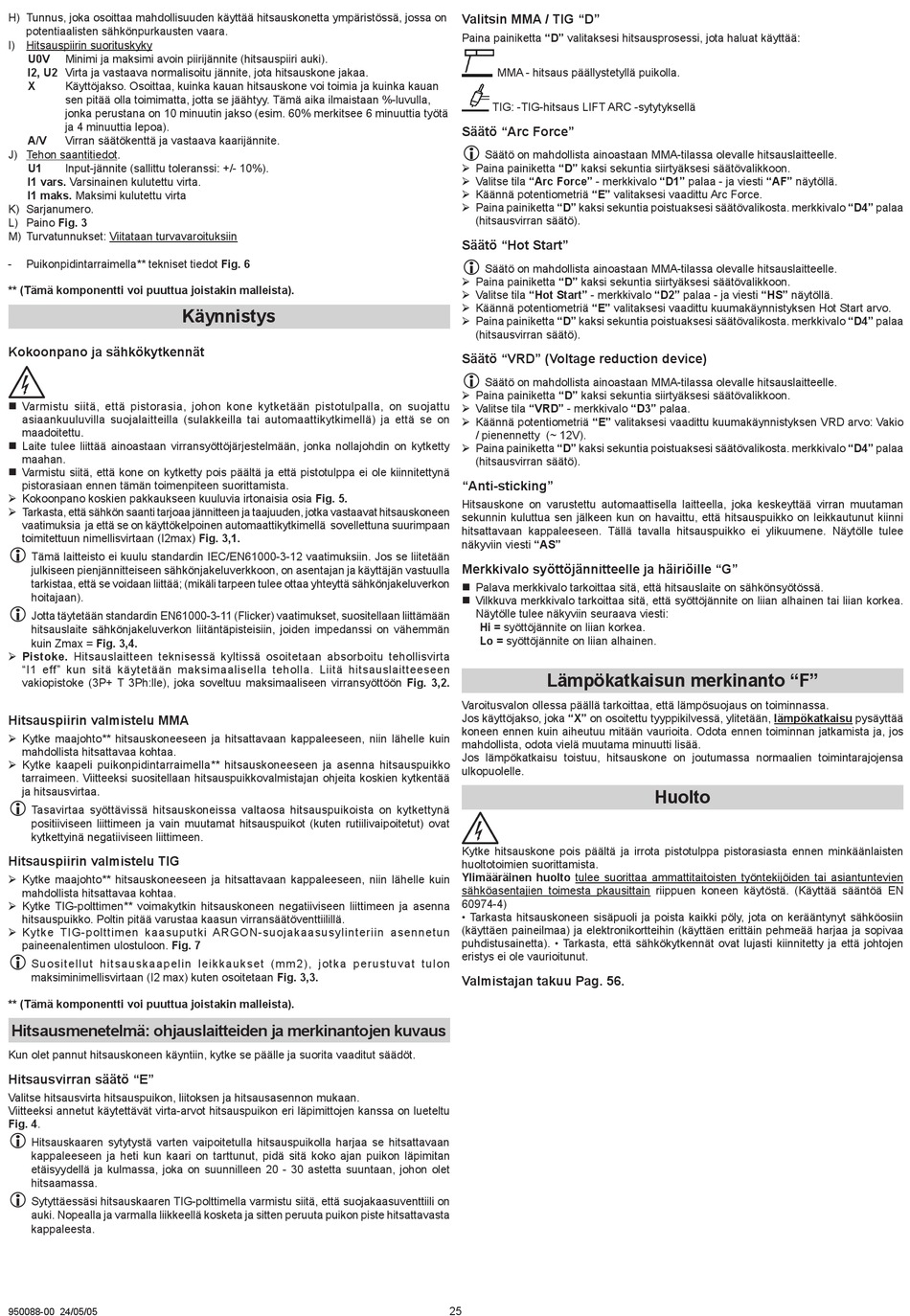

H) Tunnus, joka osoittaa mahdollisuuden käyttää hitsauskonetta ympäristössä, jossa on
potentiaalisten sähkönpurkausten vaara.
I) Hitsauspiirin suorituskyky
U0V Minimi ja maksimi avoin piirijännite (hitsauspiiri auki).
I2, U2 Virta ja vastaava normalisoitu jännite, jota hitsauskone jakaa.
X Käyttöjakso. Osoittaa, kuinka kauan hitsauskone voi toimia ja kuinka kauan
sen pitää olla toimimatta, jotta se jäähtyy. Tämä aika ilmaistaan %-luvulla,
jonka perustana on 10 minuutin jakso (esim. 60% merkitsee 6 minuuttia työtä
ja 4 minuuttia lepoa).
A/V Virran säätökenttä ja vastaava kaarijännite.
J) Tehon saantitiedot.
U1 Input-jännite (sallittu toleranssi: +/- 10%).
I1 vars. Varsinainen kulutettu virta.
I1 maks. Maksimi kulutettu virta
K) Sarjanumero.
L) Paino Fig. 3
M) Turvatunnukset: Viitataan turvavaroituksiin
Puikonpidintarraimella** tekniset tiedot Fig. 6
-
** (Tämä komponentti voi puuttua joistakin malleista).
Kokoonpano ja sähkökytkennät
„ Varmistu siitä, että pistorasia, johon kone kytketään pistotulpalla, on suojattu
asiaankuuluvilla suojalaitteilla (sulakkeilla tai automaattikytkimellä) ja että se on
maadoitettu.
„ Laite tulee liittää ainoastaan virransyöttöjärjestelmään, jonka nollajohdin on kytketty
maahan.
„ Varmistu siitä, että kone on kytketty pois päältä ja että pistotulppa ei ole kiinnitettynä
pistorasiaan ennen tämän toimenpiteen suorittamista.
¾ Kokoonpano koskien pakkaukseen kuuluvia irtonaisia osia Fig. 5.
¾ Tarkasta, että sähkön saanti tarjoaa jännitteen ja taajuuden, jotka vastaavat hitsauskoneen
vaatimuksia ja että se on käyttökelpoinen automaattikytkimellä sovellettuna suurimpaan
toimitettuun nimellisvirtaan (I2max) Fig. 3,1.
L
Tämä laitteisto ei kuulu standardin IEC/EN61000-3-12 vaatimuksiin. Jos se liitetään
julkiseen pienjännitteiseen sähkönjakeluverkkoon, on asentajan ja käyttäjän vastuulla
tarkistaa, että se voidaan liittää; (mikäli tarpeen tulee ottaa yhteyttä sähkönjakeluverkon
hoitajaan).
L
Jotta täytetään standardin EN61000-3-11 (Flicker) vaatimukset, suositellaan liittämään
hitsauslaite sähkönjakeluverkon liitäntäpisteisiin, joiden impedanssi on vähemmän
kuin Zmax = Fig. 3,4.
¾ Pistoke. Hitsauslaitteen teknisessä kyltissä osoitetaan absorboitu tehollisvirta
"I1 eff" kun sitä käytetään maksimaalisella teholla. Liitä hitsauslaitteeseen
vakiopistoke (3P+ T 3Ph:lle), joka soveltuu maksimaaliseen virransyöttöön Fig. 3,2.
Hitsauspiirin valmistelu MMA
¾ Kytke maajohto** hitsauskoneeseen ja hitsattavaan kappaleeseen, niin lähelle kuin
mahdollista hitsattavaa kohtaa.
¾ Kytke kaapeli puikonpidintarraimella** hitsauskoneeseen ja asenna hitsauspuikko
tarraimeen. Viitteeksi suositellaan hitsauspuikkovalmistajan ohjeita koskien kytkentää
ja hitsausvirtaa.
L
Tasavirtaa syöttävissä hitsauskoneissa valtaosa hitsauspuikoista on kytkettynä
positiiviseen liittimeen ja vain muutamat hitsauspuikot (kuten rutiilivaipoitetut) ovat
kytkettyinä negatiiviseen liittimeen.
Hitsauspiirin valmistelu TIG
¾ Kytke maajohto** hitsauskoneeseen ja hitsattavaan kappaleeseen, niin lähelle kuin
mahdollista hitsattavaa kohtaa.
¾ Kytke TIG-polttimen** voimakytkin hitsauskoneen negatiiviseen liittimeen ja asenna
hitsauspuikko. Poltin pitää varustaa kaasun virransäätöventtiilillä.
¾ Kytke TIG-polttimen kaasuputki ARGON-suojakaasusylinteriin asennetun
paineenalentimen ulostuloon. Fig. 7
L
Suositellut hitsauskaapelin leikkaukset (mm2), jotka perustuvat tulon
maksiminimellisvirtaan (I2 max) kuten osoitetaan Fig. 3,3.
** (Tämä komponentti voi puuttua joistakin malleista).
Hitsausmenetelmä: ohjauslaitteiden ja merkinantojen kuvaus
Kun olet pannut hitsauskoneen käyntiin, kytke se päälle ja suorita vaaditut säädöt.
Hitsausvirran säätö "E"
Valitse hitsausvirta hitsauspuikon, liitoksen ja hitsausasennon mukaan.
Viitteeksi annetut käytettävät virta-arvot hitsauspuikon eri läpimittojen kanssa on lueteltu
Fig. 4.
L
Hitsauskaaren sytytystä varten vaipoitetulla hitsauspuikolla harjaa se hitsattavaan
kappaleeseen ja heti kun kaari on tarttunut, pidä sitä koko ajan puikon läpimitan
etäisyydellä ja kulmassa, joka on suunnilleen 20 - 30 astetta suuntaan, johon olet
hitsaamassa.
L
Sytyttäessäsi hitsauskaaren TIG-polttimella varmistu siitä, että suojakaasuventtiili on
auki. Nopealla ja varmalla liikkeellä kosketa ja sitten peruuta puikon piste hitsattavasta
kappaleesta.
950088-00 24/05/05
Käynnistys
Valitsin MMA / TIG "D"
Paina painiketta "D" valitaksesi hitsausprosessi, jota haluat käyttää:
MMA - hitsaus päällystetyllä puikolla.
TIG: -TIG-hitsaus LIFT ARC -sytytyksellä
Säätö "Arc Force"
L
Säätö on mahdollista ainoastaan MMA-tilassa olevalle hitsauslaitteelle.
¾ Paina painiketta "D" kaksi sekuntia siirtyäksesi säätövalikkoon.
¾ Valitse tila "Arc Force" - merkkivalo "D1" palaa - ja viesti "AF" näytöllä.
¾ Käännä potentiometriä "E" valitaksesi vaadittu Arc Force.
¾ Paina painiketta "D" kaksi sekuntia poistuaksesi säätövalikosta. merkkivalo "D4" palaa
(hitsausvirran säätö).
Säätö "Hot Start"
L
Säätö on mahdollista ainoastaan MMA-tilassa olevalle hitsauslaitteelle.
¾ Paina painiketta "D" kaksi sekuntia siirtyäksesi säätövalikkoon.
¾ Valitse tila "Hot Start" - merkkivalo "D2" palaa - ja viesti "HS" näytöllä.
¾ Käännä potentiometriä "E" valitaksesi vaadittu kuumakäynnistyksen Hot Start arvo.
¾ Paina painiketta "D" kaksi sekuntia poistuaksesi säätövalikosta. merkkivalo "D4" palaa
(hitsausvirran säätö).
Säätö "VRD" (Voltage reduction device)
L
Säätö on mahdollista ainoastaan MMA-tilassa olevalle hitsauslaitteelle.
¾ Paina painiketta "D" kaksi sekuntia siirtyäksesi säätövalikkoon.
¾ Valitse tila "VRD" - merkkivalo "D3" palaa.
¾ Käännä potentiometriä "E" valitaksesi vaadittu kuumakäynnistyksen VRD arvo: Vakio
/ pienennetty (~ 12V).
¾ Paina painiketta "D" kaksi sekuntia poistuaksesi säätövalikosta. merkkivalo "D4" palaa
(hitsausvirran säätö).
"Anti-sticking"
Hitsauskone on varustettu automaattisella laitteella, joka keskeyttää virran muutaman
sekunnin kuluttua sen jälkeen kun on havaittu, että hitsauspuikko on leikkautunut kiinni
hitsattavaan kappaleeseen. Tällä tavalla hitsauspuikko ei ylikuumene. Näytölle tulee
näkyviin viesti "AS"
Merkkivalo syöttöjännitteelle ja häiriöille "G"
„ Palava merkkivalo tarkoittaa sitä, että hitsauslaite on sähkönsyötössä.
„ Vilkkuva merkkivalo tarkoittaa sitä, että syöttöjännite on liian alhainen tai liian korkea.
Näytölle tulee näkyviin seuraava viesti:
Hi = syöttöjännite on liian korkea.
Lo = syöttöjännite on liian alhainen.
Lämpökatkaisun merkinanto "F"
Varoitusvalon ollessa päällä tarkoittaa, että lämpösuojaus on toiminnassa.
Jos käyttöjakso, joka "X" on osoitettu tyyppikilvessä, ylitetään, lämpökatkaisu pysäyttää
koneen ennen kuin aiheutuu mitään vaurioita. Odota ennen toiminnan jatkamista ja, jos
mahdollista, odota vielä muutama minuutti lisää.
Jos lämpökatkaisu toistuu, hitsauskone on joutumassa normaalien toimintarajojensa
ulkopuolelle.
Kytke hitsauskone pois päältä ja irrota pistotulppa pistorasiasta ennen minkäänlaisten
huoltotoimien suorittamista.
Ylimääräinen huolto tulee suorittaa ammattitaitoisten työntekijöiden tai asiantuntevien
sähköasentajien toimesta pkausittain riippuen koneen käytöstä. (Käyttää sääntöä EN
60974-4)
• Tarkasta hitsauskoneen sisäpuoli ja poista kaikki pöly, jota on kerääntynyt sähköosiin
(käyttäen paineilmaa) ja elektronikortteihin (käyttäen erittäin pehmeää harjaa ja sopivaa
puhdistusainetta). • Tarkasta, että sähkökytkennät ovat lujasti kiinnitetty ja että johtojen
eristys ei ole vaurioitunut.
Valmistajan takuu Pag. 56.
