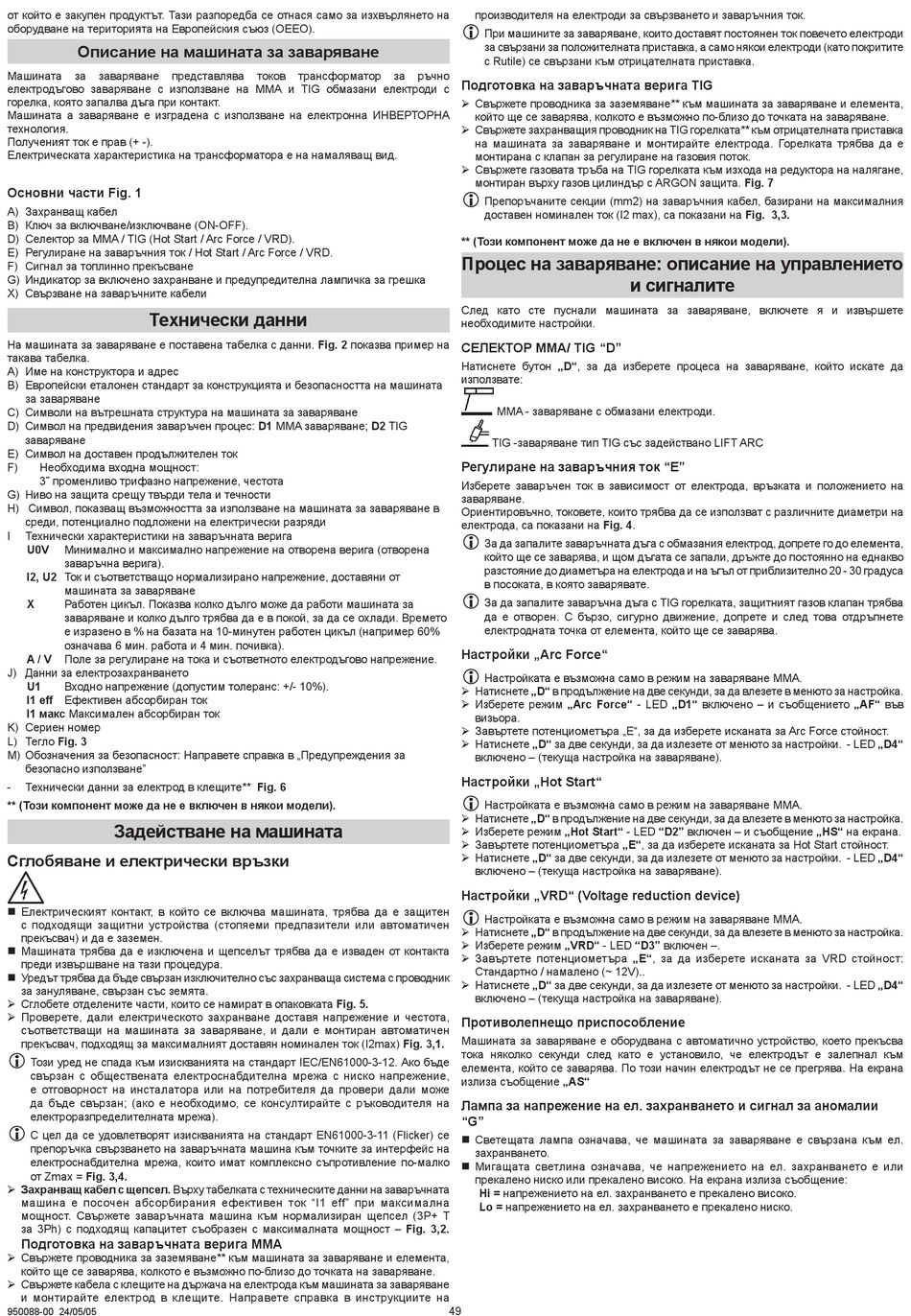

от който е закупен продуктът. Тази разпоредба се отнася само за изхвърлянето на
оборудване на територията на Европейския съюз (ОЕЕО).
Описание на машината за заваряване
Машината за заваряване представлява
електродъгово заваряване с използване на ММА и TIG обмазани електроди с
горелка, която запалва дъга при контакт.
Машината а заваряване е изградена с използване на електронна ИНВЕРТОРНА
технология.
Полученият ток е прав (+ -).
Електрическата характеристика на трансформатора е на намаляващ вид.
Основни части Fig. 1
A) Захранващ кабел
B) Ключ за включване/изключване (ON-OFF).
D) Селектор за MMA / TIG (Hot Start / Arc Force / VRD).
E) Регулиране на заваръчния ток / Hot Start / Arc Force / VRD.
F) Сигнал за топлинно прекъсване
G) Индикатор за включено захранване и предупредителна лампичка за грешка
X) Свързване на заваръчните кабели
Технически данни
На машината за заваряване е поставена табелка с данни. Fig. 2 показва пример на
такава табелка.
A) Име на конструктора и адрес
B) Европейски еталонен стандарт за конструкцията и безопасността на машината
за заваряване
C) Символи на вътрешната структура на машината за заваряване
D) Символ на предвидения заваръчен процес: D1 MMA заваряване; D2 TIG
заваряване
E) Символ на доставен продължителен ток
F) Необходима входна мощност:
3˜ променливо трифазно напрежение, честота
G) Ниво на защита срещу твърди тела и течности
H) Символ, показващ възможността за използване на машината за заваряване в
среди, потенциално подложени на електрически разряди
I Технически характеристики на заваръчната верига
U0V Минимално и максимално напрежение на отворена верига (отворена
заваръчна верига).
I2, U2 Ток и съответстващо нормализирано напрежение, доставяни от
машината за заваряване
X Работен цикъл. Показва колко дълго може да работи машината за
заваряване и колко дълго трябва да е в покой, за да се охлади. Времето
е изразено в % на базата на 10-минутен работен цикъл (например 60%
означава 6 мин. работа и 4 мин. почивка).
A / V Поле за регулиране на тока и съответното електродъгово напрежение.
J) Данни за електрозахранването
U1 Входно напрежение (допустим толеранс: +/- 10%).
I1 eff Ефективен абсорбиран ток
I1 макс Максимален абсорбиран ток
K) Сериен номер
L) Тегло Fig. 3
M) Обозначения за безопасност: Направете справка в „Предупреждения за
безопасно използване"
- Технически данни за електрод в клещите** Fig. 6
** )Този компонент може да не е включен в някои модели).
Задействане на машината
Сглобяване и електрически връзки
„ Електрическият контакт, в който се включва машината, трябва да е защитен
с подходящи защитни устройства (стопяеми предпазители или автоматичен
прекъсвач) и да е заземен.
„ Машината трябва да е изключена и щепселът трябва да е изваден от контакта
преди извършване на тази процедура.
„ Уредът трябва да бъде свързан изключително със захранваща система с проводник
за зануляване, свързан със земята.
¾ Сглобете отделените части, които се намират в опаковката Fig. 5.
¾ Проверете, дали електрическото захранване доставя напрежение и честота,
съответстващи на машината за заваряване, и дали е монтиран автоматичен
прекъсвач, подходящ за максималният доставян номинален ток (I2max) Fig. 3,1.
L
Този уред не спада към изискванията на стандарт IEC/EN61000-3-12. Ако бъде
свързан с обществената електроснабдителна мрежа с ниско напрежение,
е отговорност на инсталатора или на потребителя да провери дали може
да бъде свързан; (ако е необходимо, се консултирайте с ръководителя на
електроразпределителната мрежа).
L
С цел да се удовлетворят изискванията на стандарт EN61000-3-11 (Flicker) се
препоръчка свързването на заваръчната машина към точките за интерфейс на
електроснабдителна мрежа, които имат комплексно съпротивление по-малко
от Zmax = Fig. 3,4.
¾ Захранващ кабел с щепсел. Върху табелката с техническите данни на заваръчната
машина е посочен абсорбирания ефективен ток "I1 eff" при максимална
мощност. Свържете заваръчната машина към нормализиран щепсел (3P+ T
за 3Ph) с подходящ капацитет съобразен с максималната мощност – Fig. 3,2.
Подготовка на заваръчната верига MMA
¾ Свържете проводника за заземяване** към машината за заваряване и елемента,
който ще се заварява, колкото е възможно по-близо до точката на заваряване.
¾ Свържете кабела с клещите на държача на електрода към машината за заваряване
и монтирайте електрод в клещите. Направете справка в инструкциите на
950088-00 24/05/05
токов трансформатор за ръчно
производителя на електроди за свързването и заваръчния ток.
L
При машините за заваряване, които доставят постоянен ток повечето електроди
за свързани за положителната приставка, а само някои електроди (като покритите
с Rutile) се свързани към отрицателната приставка.
Подготовка на заваръчната верига TIG
¾ Свържете проводника за заземяване** към машината за заваряване и елемента,
който ще се заварява, колкото е възможно по-близо до точката на заваряване.
¾ Свържете захранващия проводник на TIG горелката** към отрицателната приставка
на машината за заваряване и монтирайте електрода. Горелката трябва да е
монтирана с клапан за регулиране на газовия поток.
¾ Свържете газовата тръба на TIG горелката към изхода на редуктора на налягане,
монтиран върху газов цилиндър с ARGON защита. Fig. 7
L
Препоръчаните секции (mm2) на заваръчния кабел, базирани на максималния
доставен номинален ток (I2 max), са показани на Fig. 3,3.
** )Този компонент може да не е включен в някои модели).
Процес на заваряване: описание на управлението
След като сте пуснали машината за заваряване, включете я и извършете
необходимите настройки.
СЕЛЕКТОР ММА/ TIG "D"
Натиснете бутон „D", за да изберете процеса на заваряване, който искате да
използвате:
MMA - заваряване с обмазани електроди.
TIG -заваряване тип TIG със задействано LIFT ARC
Регулиране на заваръчния ток "E"
Изберете заваръчен ток в зависимост от електрода, връзката и положението на
заваряване.
Ориентировъчно, токовете, които трябва да се използват с различните диаметри на
електрода, са показани на Fig. 4.
L
За да запалите заваръчната дъга с обмазания електрод, допрете го до елемента,
който ще се заварява, и щом дъгата се запали, дръжте до постоянно на еднакво
разстояние до диаметъра на електрода и на ъгъл от приблизително 20 - 30 градуса
в посоката, в която заварявате.
L
За да запалите заваръчна дъга с TIG горелката, защитният газов клапан трябва
да е отворен. С бързо, сигурно движение, допрете и след това отдръпнете
електродната точка от елемента, който ще се заварява.
Настройки „Arc Force"
L
Настройката е възможна само в режим на заваряване ММА.
¾ Натиснете „D" в продължение на две секунди, за да влезете в менюто за настройка.
¾ Изберете режим „Arc Force" - LED „D1" включено – и съобщението „AF" във
визьора.
¾ Завъртете потенциометъра „E", за да изберете исканата за Arc Force стойност.
¾ Натиснете „D" за две секунди, за да излезете от менюто за настройки. - LED „D4"
включено – (текуща настройка на заваряване).
Настройки „Hot Start"
L
Настройката е възможна само в режим на заваряване ММА.
¾ Натиснете „D" в продължение на две секунди, за да влезете в менюто за настройка.
¾ Изберете режим „Hot Start" - LED "D2" включен – и съобщение „HS" на екрана.
¾ Завъртете потенциометъра „E", за да изберете исканата за Hot Start стойност.
¾ Натиснете „D" за две секунди, за да излезете от менюто за настройки. - LED „D4"
включено – (текуща настройка на заваряване).
Настройки „VRD" )Voltage reduction device)
L
Настройката е възможна само в режим на заваряване ММА.
¾ Натиснете „D" в продължение на две секунди, за да влезете в менюто за настройка.
¾ Изберете режим „VRD" - LED "D3" включен –.
¾ Завъртете потенциометъра „E", за да изберете исканата за VRD стойност:
Стандартно / намалено (~ 12V)..
¾ Натиснете „D" за две секунди, за да излезете от менюто за настройки. - LED „D4"
включено – (текуща настройка на заваряване).
Противолепнещо приспособление
Машината за заваряване е оборудвана с автоматично устройство, което прекъсва
тока няколко секунди след като е установило, че електродът е залепнал към
елемента, който се заварява. По този начин електродът не се прегрява. На екрана
излиза съобщение „AS"
Лампа за напрежение на ел. захранването и сигнал за аномалии
"G"
„ Светещата лампа означава, че машината за заваряване е свързана към ел.
захранването.
„ Мигащата светлина означава, че напрежението на ел. захранването е или
прекалено ниско или прекалено високо. На екрана излиза съобщение:
Hi = напрежението на ел. захранването е прекалено високо.
Lo = напрежението на ел. захранването е прекалено ниско.
