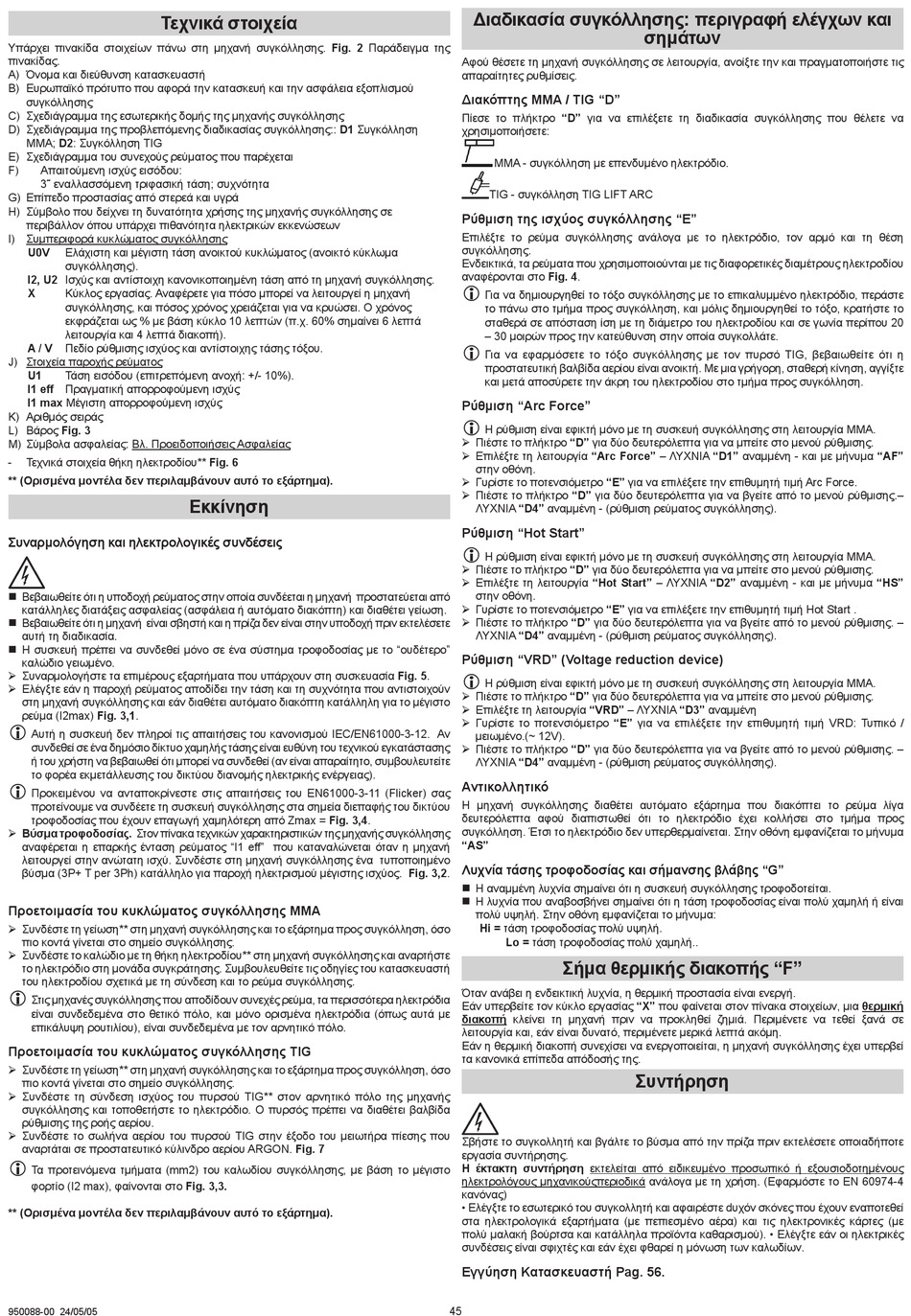

Τεχνικά στοιχεία
Υπάρχει πινακίδα στοιχείων πάνω στη μηχανή συγκόλλησης. Fig. 2 Παράδειγμα της
πινακίδας.
A) Όνομα και διεύθυνση κατασκευαστή
B) Ευρωπαϊκό πρότυπο που αφορά την κατασκευή και την ασφάλεια εξοπλισμού
συγκόλλησης
C) Σχεδιάγραμμα της εσωτερικής δομής της μηχανής συγκόλλησης
D) Σχεδιάγραμμα της προβλεπόμενης διαδικασίας συγκόλλησης:: D1 Συγκόλληση
MMA; D2: Συγκόλληση TIG
E) Σχεδιάγραμμα του συνεχούς ρεύματος που παρέχεται
F)
Απαιτούμενη ισχύς εισόδου:
3˜ εναλλασσόμενη τριφασική τάση; συχνότητα
G) Επίπεδο προστασίας από στερεά και υγρά
H) Σύμβολο που δείχνει τη δυνατότητα χρήσης της μηχανής συγκόλλησης σε
περιβάλλον όπου υπάρχει πιθανότητα ηλεκτρικών εκκενώσεων
I) Συμπεριφορά κυκλώματος συγκόλλησης
U0V
Ελάχιστη και μέγιστη τάση ανοικτού κυκλώματος (ανοικτό κύκλωμα
συγκόλλησης).
I2, U2 Ισχύς και αντίστοιχη κανονικοποιημένη τάση από τη μηχανή συγκόλλησης.
X
Κύκλος εργασίας. Αναφέρετε για πόσο μπορεί να λειτουργεί η μηχανή
συγκόλλησης, και πόσος χρόνος χρειάζεται για να κρυώσει. Ο χρόνος
εκφράζεται ως % με βάση κύκλο 10 λεπτών (π.χ. 60% σημαίνει 6 λεπτά
λειτουργία και 4 λεπτά διακοπή).
A / V
Πεδίο ρύθμισης ισχύος και αντίστοιχης τάσης τόξου.
J) Στοιχεία παροχής ρεύματος
U1
Τάση εισόδου (επιτρεπόμενη ανοχή: +/- 10%).
I1 eff Πραγματική απορροφούμενη ισχύς
I1 max Μέγιστη απορροφούμενη ισχύς
K) Αριθμός σειράς
L) Βάρος Fig. 3
M) Σύμβολα ασφαλείας: Βλ. Προειδοποιήσεις Ασφαλείας
-
Τεχνικά στοιχεία θήκη ηλεκτροδίου** Fig. 6
** )Ορισμένα μοντέλα δεν περιλαμβάνουν αυτό το εξάρτημα).
Συναρμολόγηση και ηλεκτρολογικές συνδέσεις
„ Βεβαιωθείτε ότι η υποδοχή ρεύματος στην οποία συνδέεται η μηχανή προστατεύεται από
κατάλληλες διατάξεις ασφαλείας (ασφάλεια ή αυτόματο διακόπτη) και διαθέτει γείωση.
„ Βεβαιωθείτε ότι η μηχανή είναι σβηστή και η πρίζα δεν είναι στην υποδοχή πριν εκτελέσετε
αυτή τη διαδικασία.
„ Η συσκευή πρέπει να συνδεθεί μόνο σε ένα σύστημα τροφοδοσίας με το "ουδέτερο"
καλώδιο γειωμένο.
¾ Συναρμολογήστε τα επιμέρους εξαρτήματα που υπάρχουν στη συσκευασία Fig. 5.
¾ Ελέγξτε εάν η παροχή ρεύματος αποδίδει την τάση και τη συχνότητα που αντιστοιχούν
στη μηχανή συγκόλλησης και εάν διαθέτει αυτόματο διακόπτη κατάλληλη για το μέγιστο
ρεύμα (I2max) Fig. 3,1.
L
Αυτή η συσκευή δεν πληροί τις απαιτήσεις του κανονισμού IEC/EN61000-3-12. Αν
συνδεθεί σε ένα δημόσιο δίκτυο χαμηλής τάσης είναι ευθύνη του τεχνικού εγκατάστασης
ή του χρήστη να βεβαιωθεί ότι μπορεί να συνδεθεί (αν είναι απαραίτητο, συμβουλευτείτε
το φορέα εκμετάλλευσης του δικτύου διανομής ηλεκτρικής ενέργειας).
L
Προκειμένου να ανταποκρίνεστε στις απαιτήσεις του EN61000-3-11 (Flicker) σας
προτείνουμε να συνδέετε τη συσκευή συγκόλλησης στα σημεία διεπαφής του δικτύου
τροφοδοσίας που έχουν επαγωγή χαμηλότερη από Ζmax = Fig. 3,4.
¾ Βύσμα τροφοδοσίας. Στον πίνακα τεχνικών χαρακτηριστικών της μηχανής συγκόλλησης
αναφέρεται η επαρκής ένταση ρεύματος "I1 eff" που καταναλώνεται όταν η μηχανή
λειτουργεί στην ανώτατη ισχύ. Συνδέστε στη μηχανή συγκόλλησης ένα τυποποιημένο
βύσμα (3P+ T per 3Ph) κατάλληλο για παροχή ηλεκτρισμού μέγιστης ισχύος. Fig. 3,2.
Προετοιμασία του κυκλώματος συγκόλλησης MMA
¾ Συνδέστε τη γείωση** στη μηχανή συγκόλλησης και το εξάρτημα προς συγκόλληση, όσο
πιο κοντά γίνεται στο σημείο συγκόλλησης.
¾ Συνδέστε το καλώδιο με τη θήκη ηλεκτροδίου** στη μηχανή συγκόλλησης και αναρτήστε
το ηλεκτρόδιο στη μονάδα συγκράτησης. Συμβουλευθείτε τις οδηγίες του κατασκευαστή
του ηλεκτροδίου σχετικά με τη σύνδεση και το ρεύμα συγκόλλησης.
L
Στις μηχανές συγκόλλησης που αποδίδουν συνεχές ρεύμα, τα περισσότερα ηλεκτρόδια
είναι συνδεδεμένα στο θετικό πόλο, και μόνο ορισμένα ηλεκτρόδια (όπως αυτά με
επικάλυψη ρουτιλίου), είναι συνδεδεμένα με τον αρνητικό πόλο.
Προετοιμασία του κυκλώματος συγκόλλησης TIG
¾ Συνδέστε τη γείωση** στη μηχανή συγκόλλησης και το εξάρτημα προς συγκόλληση, όσο
πιο κοντά γίνεται στο σημείο συγκόλλησης.
¾ Συνδέστε τη σύνδεση ισχύος του πυρσού TIG** στον αρνητικό πόλο της μηχανής
συγκόλλησης και τοποθετήστε το ηλεκτρόδιο. Ο πυρσός πρέπει να διαθέτει βαλβίδα
ρύθμισης της ροής αερίου.
¾ Συνδέστε το σωλήνα αερίου του πυρσού TIG στην έξοδο του μειωτήρα πίεσης που
αναρτάται σε προστατευτικό κύλινδρο αερίου ARGON. Fig. 7
L
Τα προτεινόμενα τμήματα (mm2) του καλωδίου συγκόλλησης, με βάση το μέγιστο
φορτίο (I2 max), φαίνονται στο Fig. 3,3.
** )Ορισμένα μοντέλα δεν περιλαμβάνουν αυτό το εξάρτημα).
950088-00 24/05/05
Εκκίνηση
Διαδικασία συγκόλλησης: περιγραφή ελέγχων και
Αφού θέσετε τη μηχανή συγκόλλησης σε λειτουργία, ανοίξτε την και πραγματοποιήστε τις
απαραίτητες ρυθμίσεις.
Διακόπτης MMA / TIG "D"
Πίεσε το πλήκτρο "D" για να επιλέξετε τη διαδικασία συγκόλλησης που θέλετε να
χρησιμοποιήσετε:
MMA - συγκόλληση με επενδυμένο ηλεκτρόδιο.
TIG - συγκόλληση TIG LIFT ARC
Ρύθμιση της ισχύος συγκόλλησης "E"
Επιλέξτε το ρεύμα συγκόλλησης ανάλογα με το ηλεκτρόδιο, τον αρμό και τη θέση
συγκόλλησης.
Ενδεικτικά, τα ρεύματα που χρησιμοποιούνται με τις διαφορετικές διαμέτρους ηλεκτροδίου
αναφέρονται στο Fig. 4.
L
Για να δημιουργηθεί το τόξο συγκόλλησης με το επικαλυμμένο ηλεκτρόδιο, περάστε
το πάνω στο τμήμα προς συγκόλληση, και μόλις δημιουργηθεί το τόξο, κρατήστε το
σταθερά σε απόσταση ίση με τη διάμετρο του ηλεκτροδίου και σε γωνία περίπου 20
– 30 μοιρών προς την κατεύθυνση στην οποία συγκολλάτε.
L
Για να εφαρμόσετε το τόξο συγκόλλησης με τον πυρσό TIG, βεβαιωθείτε ότι η
προστατευτική βαλβίδα αερίου είναι ανοικτή. Με μια γρήγορη, σταθερή κίνηση, αγγίξτε
και μετά αποσύρετε την άκρη του ηλεκτροδίου στο τμήμα προς συγκόλληση.
Ρύθμιση "Arc Force"
L
Η ρύθμιση είναι εφικτή μόνο με τη συσκευή συγκόλλησης στη λειτουργία MMA.
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να μπείτε στο μενού ρύθμισης.
¾ Επιλέξτε τη λειτουργία "Arc Force" – ΛΥΧΝΙΑ "D1" αναμμένη - και με μήνυμα "AF"
στην οθόνη.
¾ Γυρίστε το ποτενσιόμετρο "E" για να επιλέξετε την επιθυμητή τιμή Arc Force.
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να βγείτε από το μενού ρύθμισης.–
ΛΥΧΝΙΑ "D4" αναμμένη - (ρύθμιση ρεύματος συγκόλλησης).
Ρύθμιση "Hot Start"
L
Η ρύθμιση είναι εφικτή μόνο με τη συσκευή συγκόλλησης στη λειτουργία MMA.
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να μπείτε στο μενού ρύθμισης.
¾ Επιλέξτε τη λειτουργία "Hot Start" – ΛΥΧΝΙΑ "D2" αναμμένη - και με μήνυμα "HS"
στην οθόνη.
¾ Γυρίστε το ποτενσιόμετρο "E" για να επιλέξετε την επιθυμητή τιμή Hot Start .
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να βγείτε από το μενού ρύθμισης. –
ΛΥΧΝΙΑ "D4" αναμμένη - (ρύθμιση ρεύματος συγκόλλησης).
Ρύθμιση "VRD" )Voltage reduction device)
L
Η ρύθμιση είναι εφικτή μόνο με τη συσκευή συγκόλλησης στη λειτουργία MMA.
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να μπείτε στο μενού ρύθμισης.
¾ Επιλέξτε τη λειτουργία "VRD" – ΛΥΧΝΙΑ "D3" αναμμένη
¾ Γυρίστε το ποτενσιόμετρο "E" για να επιλέξετε την επιθυμητή τιμή VRD: Τυπικό /
μειωμένο.(~ 12V).
¾ Πιέστε το πλήκτρο "D" για δύο δευτερόλεπτα για να βγείτε από το μενού ρύθμισης. –
ΛΥΧΝΙΑ "D4" αναμμένη - (ρύθμιση ρεύματος συγκόλλησης).
Αντικολλητικό
Η μηχανή συγκόλλησης διαθέτει αυτόματο εξάρτημα που διακόπτει το ρεύμα λίγα
δευτερόλεπτα αφού διαπιστωθεί ότι το ηλεκτρόδιο έχει κολλήσει στο τμήμα προς
συγκόλληση. Έτσι το ηλεκτρόδιο δεν υπερθερμαίνεται. Στην οθόνη εμφανίζεται το μήνυμα
"AS"
Λυχνία τάσης τροφοδοσίας και σήμανσης βλάβης "G"
„ Η αναμμένη λυχνία σημαίνει ότι η συσκευή συγκόλλησης τροφοδοτείται.
„ Η λυχνία που αναβοσβήνει σημαίνει ότι η τάση τροφοδοσίας είναι πολύ χαμηλή ή είναι
πολύ υψηλή. Στην οθόνη εμφανίζεται το μήνυμα:
Hi = τάση τροφοδοσίας πολύ υψηλή.
Lo = τάση τροφοδοσίας πολύ χαμηλή..
Σήμα θερμικής διακοπής "F"
Όταν ανάβει η ενδεικτική λυχνία, η θερμική προστασία είναι ενεργή.
Εάν υπερβείτε τον κύκλο εργασίας "X" που φαίνεται στον πίνακα στοιχείων, μια θερμική
διακοπή κλείνει τη μηχανή πριν να προκληθεί ζημιά. Περιμένετε να τεθεί ξανά σε
λειτουργία και, εάν είναι δυνατό, περιμένετε μερικά λεπτά ακόμη.
Εάν η θερμική διακοπή συνεχίσει να ενεργοποιείται, η μηχανή συγκόλλησης έχει υπερβεί
τα κανονικά επίπεδα απόδοσής της.
Σβήστε το συγκολλητή και βγάλτε το βύσμα από την πρίζα πριν εκτελέσετε οποιαδήποτε
εργασία συντήρησης.
Η έκτακτη συντήρηση εκτελείται από ειδικευμένο προσωπικό ή εξουσιοδοτημένους
ηλεκτρολόγους μηχανικούςπεριοδικά ανάλογα με τη χρήση. (Εφαρμόστε το EN 60974-4
κανόνας)
• Ελέγξτε το εσωτερικό του συγκολλητή και αφαιρέστε dυχόν σκόνες που έχουν εναποτεθεί
στα ηλεκτρολογικά εξαρτήματα (με πεπιεσμένο αέρα) και τις ηλεκτρονικές κάρτες (με
πολύ μαλακή βούρτσα και κατάλληλα προϊόντα καθαρισμού). • Ελέγξτε εάν οι ηλεκτρικές
συνδέσεις είναι σφιχτές και εάν έχει φθαρεί η μόνωση των καλωδίων.
Εγγύηση Κατασκευαστή Pag. 56.
45
σημάτων
Συντήρηση
