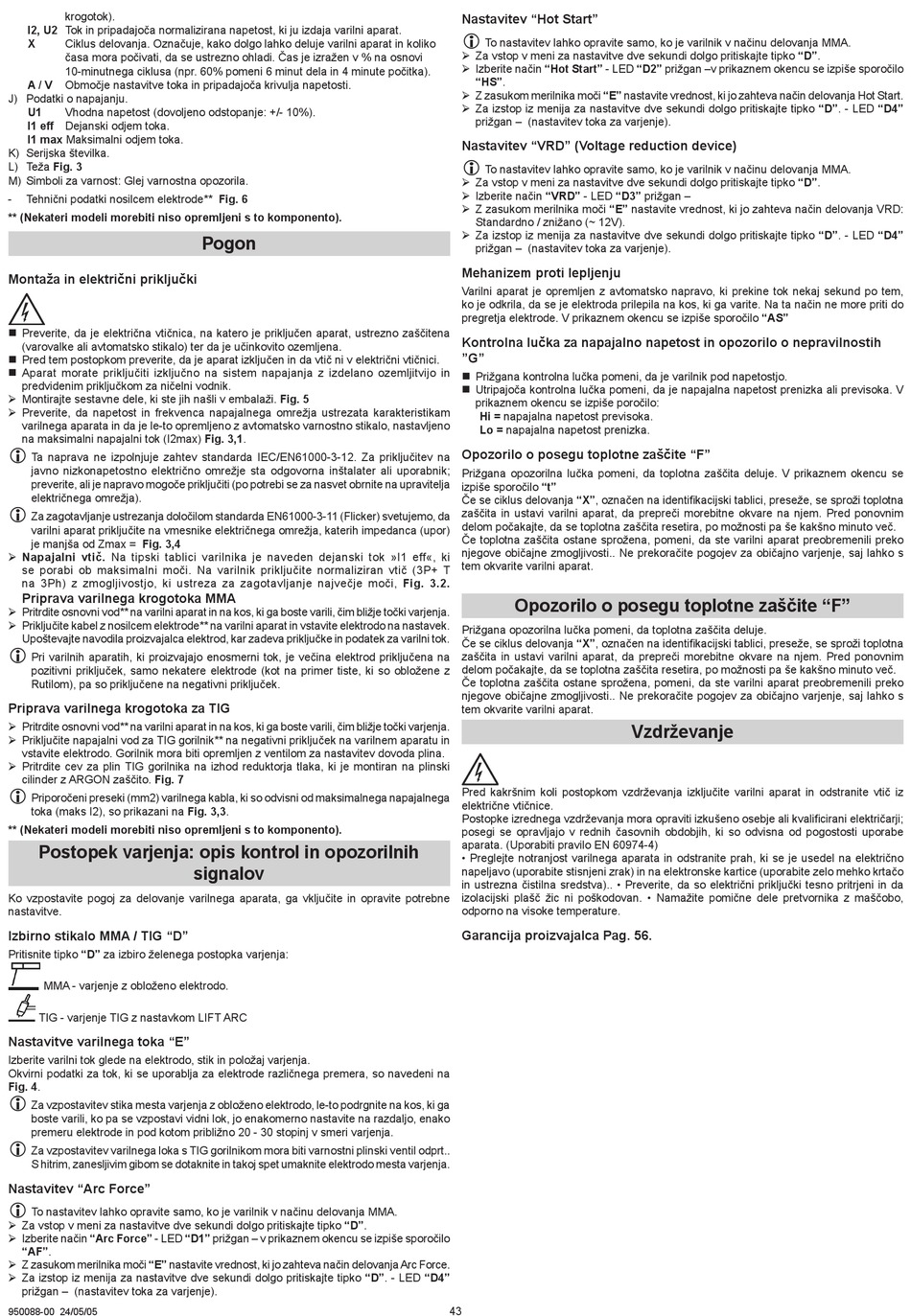

krogotok).
I2, U2 Tok in pripadajoča normalizirana napetost, ki ju izdaja varilni aparat.
X Ciklus delovanja. Označuje, kako dolgo lahko deluje varilni aparat in koliko
časa mora počivati, da se ustrezno ohladi. Čas je izražen v % na osnovi
10-minutnega ciklusa (npr. 60% pomeni 6 minut dela in 4 minute počitka).
A / V Območje nastavitve toka in pripadajoča krivulja napetosti.
J) Podatki o napajanju.
U1
Vhodna napetost (dovoljeno odstopanje: +/- 10%).
I1 eff Dejanski odjem toka.
I1 max Maksimalni odjem toka.
K) Serijska številka.
L) Teža Fig. 3
M) Simboli za varnost: Glej varnostna opozorila.
- Tehnični podatki nosilcem elektrode** Fig. 6
** (Nekateri modeli morebiti niso opremljeni s to komponento).
Montaža in električni priključki
„ Preverite, da je električna vtičnica, na katero je priključen aparat, ustrezno zaščitena
(varovalke ali avtomatsko stikalo) ter da je učinkovito ozemljena.
„ Pred tem postopkom preverite, da je aparat izključen in da vtič ni v električni vtičnici.
„ Aparat morate priključiti izključno na sistem napajanja z izdelano ozemljitvijo in
predvidenim priključkom za ničelni vodnik.
¾ Montirajte sestavne dele, ki ste jih našli v embalaži. Fig. 5
¾ Preverite, da napetost in frekvenca napajalnega omrežja ustrezata karakteristikam
varilnega aparata in da je le-to opremljeno z avtomatsko varnostno stikalo, nastavljeno
na maksimalni napajalni tok (I2max) Fig. 3,1.
L
Ta naprava ne izpolnjuje zahtev standarda IEC/EN61000-3-12. Za priključitev na
javno nizkonapetostno električno omrežje sta odgovorna inštalater ali uporabnik;
preverite, ali je napravo mogoče priključiti (po potrebi se za nasvet obrnite na upravitelja
električnega omrežja).
L
Za zagotavljanje ustrezanja določilom standarda EN61000-3-11 (Flicker) svetujemo, da
varilni aparat priključite na vmesnike električnega omrežja, katerih impedanca (upor)
je manjša od Zmax = Fig. 3,4
¾ Napajalni vtič. Na tipski tablici varilnika je naveden dejanski tok »I1 eff«, ki
se porabi ob maksimalni moči. Na varilnik priključite normaliziran vtič (3P+ T
na 3Ph) z zmogljivostjo, ki ustreza za zagotavljanje največje moči, Fig. 3.2.
Priprava varilnega krogotoka MMA
¾ Pritrdite osnovni vod** na varilni aparat in na kos, ki ga boste varili, čim bližje točki varjenja.
¾ Priključite kabel z nosilcem elektrode** na varilni aparat in vstavite elektrodo na nastavek.
Upoštevajte navodila proizvajalca elektrod, kar zadeva priključke in podatek za varilni tok.
L
Pri varilnih aparatih, ki proizvajajo enosmerni tok, je večina elektrod priključena na
pozitivni priključek, samo nekatere elektrode (kot na primer tiste, ki so obložene z
Rutilom), pa so priključene na negativni priključek.
Priprava varilnega krogotoka za TIG
¾ Pritrdite osnovni vod** na varilni aparat in na kos, ki ga boste varili, čim bližje točki varjenja.
¾ Priključite napajalni vod za TIG gorilnik** na negativni priključek na varilnem aparatu in
vstavite elektrodo. Gorilnik mora biti opremljen z ventilom za nastavitev dovoda plina.
¾ Pritrdite cev za plin TIG gorilnika na izhod reduktorja tlaka, ki je montiran na plinski
cilinder z ARGON zaščito. Fig. 7
L
Priporočeni preseki (mm2) varilnega kabla, ki so odvisni od maksimalnega napajalnega
toka (maks I2), so prikazani na Fig. 3,3.
** (Nekateri modeli morebiti niso opremljeni s to komponento).
Postopek varjenja: opis kontrol in opozorilnih
Ko vzpostavite pogoj za delovanje varilnega aparata, ga vključite in opravite potrebne
nastavitve.
Izbirno stikalo MMA / TIG "D"
Pritisnite tipko "D" za izbiro želenega postopka varjenja:
MMA - varjenje z obloženo elektrodo.
TIG - varjenje TIG z nastavkom LIFT ARC
Nastavitve varilnega toka "E"
Izberite varilni tok glede na elektrodo, stik in položaj varjenja.
Okvirni podatki za tok, ki se uporablja za elektrode različnega premera, so navedeni na
Fig. 4.
L
Za vzpostavitev stika mesta varjenja z obloženo elektrodo, le-to podrgnite na kos, ki ga
boste varili, ko pa se vzpostavi vidni lok, jo enakomerno nastavite na razdaljo, enako
premeru elektrode in pod kotom približno 20 - 30 stopinj v smeri varjenja.
L
Za vzpostavitev varilnega loka s TIG gorilnikom mora biti varnostni plinski ventil odprt..
S hitrim, zanesljivim gibom se dotaknite in takoj spet umaknite elektrodo mesta varjenja.
Nastavitev "Arc Force"
L
To nastavitev lahko opravite samo, ko je varilnik v načinu delovanja MMA.
¾ Za vstop v meni za nastavitve dve sekundi dolgo pritiskajte tipko "D".
¾ Izberite način "Arc Force" - LED "D1" prižgan – v prikaznem okencu se izpiše sporočilo
"AF".
¾ Z zasukom merilnika moči "E" nastavite vrednost, ki jo zahteva način delovanja Arc Force.
¾ Za izstop iz menija za nastavitve dve sekundi dolgo pritiskajte tipko "D". - LED "D4"
prižgan – (nastavitev toka za varjenje).
950088-00 24/05/05
Pogon
signalov
Nastavitev "Hot Start"
L
To nastavitev lahko opravite samo, ko je varilnik v načinu delovanja MMA.
¾ Za vstop v meni za nastavitve dve sekundi dolgo pritiskajte tipko "D".
¾ Izberite način "Hot Start" - LED "D2" prižgan –v prikaznem okencu se izpiše sporočilo
"HS".
¾ Z zasukom merilnika moči "E" nastavite vrednost, ki jo zahteva način delovanja Hot Start.
¾ Za izstop iz menija za nastavitve dve sekundi dolgo pritiskajte tipko "D". - LED "D4"
prižgan – (nastavitev toka za varjenje).
Nastavitev "VRD" (Voltage reduction device)
L
To nastavitev lahko opravite samo, ko je varilnik v načinu delovanja MMA.
¾ Za vstop v meni za nastavitve dve sekundi dolgo pritiskajte tipko "D".
¾ Izberite način "VRD" - LED "D3" prižgan –
¾ Z zasukom merilnika moči "E" nastavite vrednost, ki jo zahteva način delovanja VRD:
Standardno / znižano (~ 12V).
¾ Za izstop iz menija za nastavitve dve sekundi dolgo pritiskajte tipko "D". - LED "D4"
prižgan – (nastavitev toka za varjenje).
Mehanizem proti lepljenju
Varilni aparat je opremljen z avtomatsko napravo, ki prekine tok nekaj sekund po tem,
ko je odkrila, da se je elektroda prilepila na kos, ki ga varite. Na ta način ne more priti do
pregretja elektrode. V prikaznem okencu se izpiše sporočilo "AS"
Kontrolna lučka za napajalno napetost in opozorilo o nepravilnostih
"G"
„ Prižgana kontrolna lučka pomeni, da je varilnik pod napetostjo.
„ Utripajoča kontrolna lučka pomeni, da je napajalna napetost prenizka ali previsoka. V
prikaznem okencu se izpiše poročilo:
Hi = napajalna napetost previsoka.
Lo = napajalna napetost prenizka.
Opozorilo o posegu toplotne zaščite "F"
Prižgana opozorilna lučka pomeni, da toplotna zaščita deluje. V prikaznem okencu se
izpiše sporočilo "t"
Če se ciklus delovanja "X", označen na identifikacijski tablici, preseže, se sproži toplotna
zaščita in ustavi varilni aparat, da prepreči morebitne okvare na njem. Pred ponovnim
delom počakajte, da se toplotna zaščita resetira, po možnosti pa še kakšno minuto več.
Če toplotna zaščita ostane sprožena, pomeni, da ste varilni aparat preobremenili preko
njegove običajne zmogljivosti.. Ne prekoračite pogojev za običajno varjenje, saj lahko s
tem okvarite varilni aparat.
Opozorilo o posegu toplotne zaščite "F"
Prižgana opozorilna lučka pomeni, da toplotna zaščita deluje.
Če se ciklus delovanja "X", označen na identifikacijski tablici, preseže, se sproži toplotna
zaščita in ustavi varilni aparat, da prepreči morebitne okvare na njem. Pred ponovnim
delom počakajte, da se toplotna zaščita resetira, po možnosti pa še kakšno minuto več.
Če toplotna zaščita ostane sprožena, pomeni, da ste varilni aparat preobremenili preko
njegove običajne zmogljivosti.. Ne prekoračite pogojev za običajno varjenje, saj lahko s
tem okvarite varilni aparat.
Pred kakršnim koli postopkom vzdrževanja izključite varilni aparat in odstranite vtič iz
električne vtičnice.
Postopke izrednega vzdrževanja mora opraviti izkušeno osebje ali kvalificirani električarji;
posegi se opravljajo v rednih časovnih obdobjih, ki so odvisna od pogostosti uporabe
aparata. (Uporabiti pravilo EN 60974-4)
• Preglejte notranjost varilnega aparata in odstranite prah, ki se je usedel na električno
napeljavo (uporabite stisnjeni zrak) in na elektronske kartice (uporabite zelo mehko krtačo
in ustrezna čistilna sredstva).. • Preverite, da so električni priključki tesno pritrjeni in da
izolacijski plašč žic ni poškodovan. • Namažite pomične dele pretvornika z maščobo,
odporno na visoke temperature.
