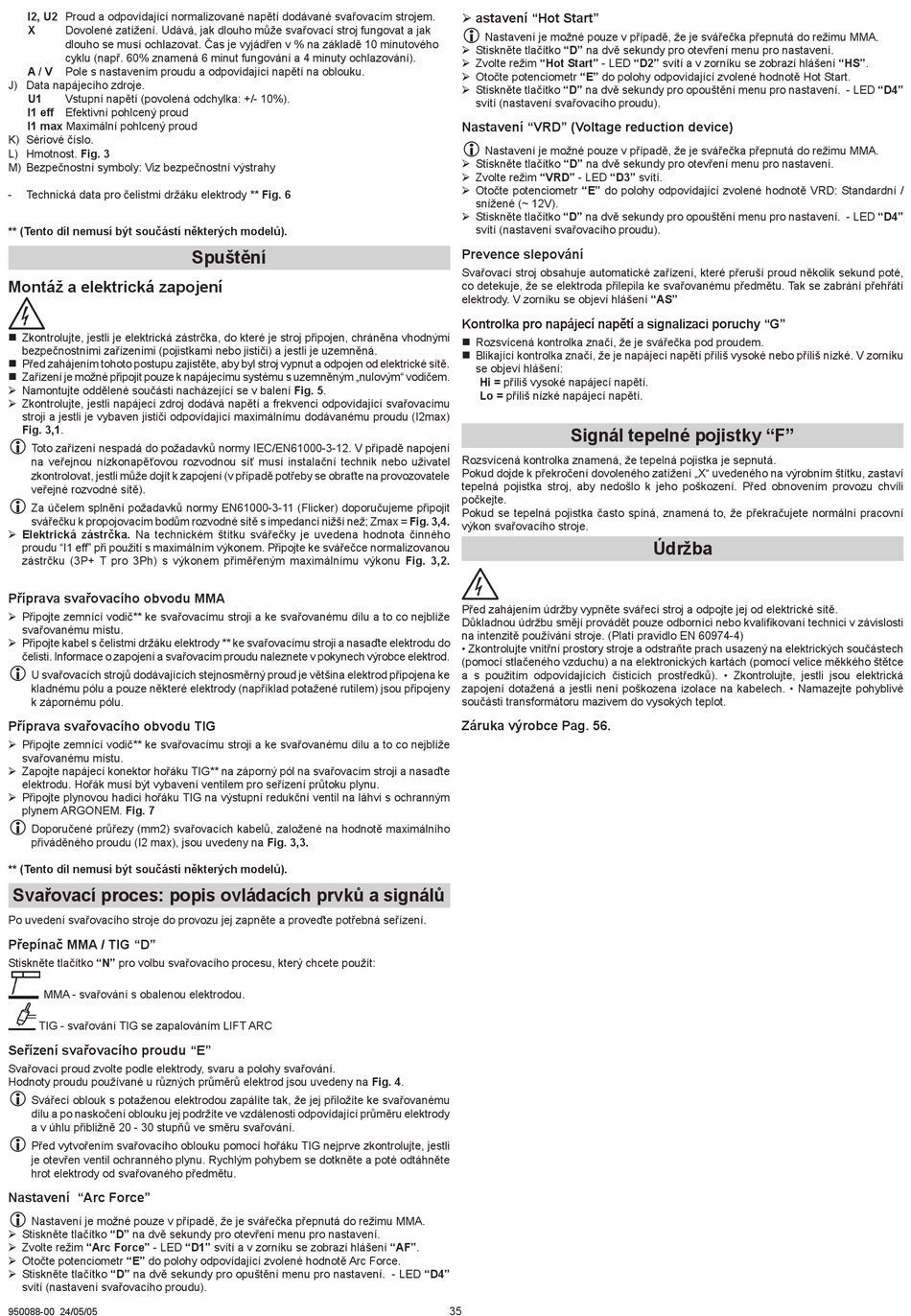

I2, U2 Proud a odpovídající normalizované napětí dodávané svařovacím strojem.
X
Dovolené zatížení. Udává, jak dlouho může svařovací stroj fungovat a jak
dlouho se musí ochlazovat. Čas je vyjádřen v % na základě 10 minutového
cyklu (např. 60% znamená 6 minut fungování a 4 minuty ochlazování).
A / V
Pole s nastavením proudu a odpovídající napětí na oblouku.
J) Data napájecího zdroje.
U1
Vstupní napětí (povolená odchylka: +/- 10%).
I1 eff Efektivní pohlcený proud
I1 max Maximální pohlcený proud
K) Sériové číslo.
L) Hmotnost. Fig. 3
M) Bezpečnostní symboly: Viz bezpečnostní výstrahy
-
Technická data pro čelistmi držáku elektrody ** Fig. 6
** )Tento díl nemusí být součástí některých modelů).
Montáž a elektrická zapojení
„ Zkontrolujte, jestli je elektrická zástrčka, do které je stroj připojen, chráněna vhodnými
bezpečnostními zařízeními (pojistkami nebo jističi) a jestli je uzemněná.
„ Před zahájením tohoto postupu zajistěte, aby byl stroj vypnut a odpojen od elektrické sítě.
„ Zařízení je možné připojit pouze k napájecímu systému s uzemněným „nulovým" vodičem.
¾ Namontujte oddělené součásti nacházející se v balení Fig. 5.
¾ Zkontrolujte, jestli napájecí zdroj dodává napětí a frekvenci odpovídající svařovacímu
stroji a jestli je vybaven jističi odpovídající maximálnímu dodávanému proudu (I2max)
Fig. 3,1.
L
Toto zařízení nespadá do požadavků normy IEC/EN61000-3-12. V případě napojení
na veřejnou nízkonapěťovou rozvodnou síť musí instalační technik nebo uživatel
zkontrolovat, jestli může dojít k zapojení (v případě potřeby se obraťte na provozovatele
veřejné rozvodné sítě).
L
Za účelem splnění požadavků normy EN61000-3-11 (Flicker) doporučujeme připojit
svářečku k propojovacím bodům rozvodné sítě s impedancí nižší než; Zmax = Fig. 3,4.
¾ Elektrická zástrčka. Na technickém štítku svářečky je uvedena hodnota činného
proudu "I1 eff" při použití s maximálním výkonem. Připojte ke svářečce normalizovanou
zástrčku (3P+ T pro 3Ph) s výkonem přiměřeným maximálnímu výkonu Fig. 3,2.
Příprava svařovacího obvodu MMA
¾ Připojte zemnící vodič** ke svařovacímu stroji a ke svařovanému dílu a to co nejblíže
svařovanému místu.
¾ Připojte kabel s čelistmi držáku elektrody ** ke svařovacímu stroji a nasaďte elektrodu do
čelisti. Informace o zapojení a svařovacím proudu naleznete v pokynech výrobce elektrod.
L
U svařovacích strojů dodávajících stejnosměrný proud je většina elektrod připojena ke
kladnému pólu a pouze některé elektrody (například potažené rutilem) jsou připojeny
k zápornému pólu.
Příprava svařovacího obvodu TIG
¾ Připojte zemnící vodič** ke svařovacímu stroji a ke svařovanému dílu a to co nejblíže
svařovanému místu.
¾ Zapojte napájecí konektor hořáku TIG** na záporný pól na svařovacím stroji a nasaďte
elektrodu. Hořák musí být vybavení ventilem pro seřízení průtoku plynu.
¾ Připojte plynovou hadici hořáku TIG na výstupní redukční ventil na láhvi s ochranným
plynem ARGONEM. Fig. 7
L
Doporučené průřezy (mm2) svařovacích kabelů, založené na hodnotě maximálního
přiváděného proudu (I2 max), jsou uvedeny na Fig. 3,3.
** )Tento díl nemusí být součástí některých modelů).
Svařovací proces: popis ovládacích prvků a signálů
Po uvedení svařovacího stroje do provozu jej zapněte a proveďte potřebná seřízení.
Přepínač MMA / TIG "D"
Stiskněte tlačítko "N" pro volbu svařovacího procesu, který chcete použít:
MMA - svařování s obalenou elektrodou.
TIG - svařování TIG se zapalováním LIFT ARC
Seřízení svařovacího proudu "E"
Svařovací proud zvolte podle elektrody, svaru a polohy svařování.
Hodnoty proudu používané u různých průměrů elektrod jsou uvedeny na Fig. 4.
L
Svářecí oblouk s potaženou elektrodou zapálíte tak, že jej přiložíte ke svařovanému
dílu a po naskočení oblouku jej podržíte ve vzdálenosti odpovídající průměru elektrody
a v úhlu přibližně 20 - 30 stupňů ve směru svařování.
L
Před vytvořením svařovacího oblouku pomocí hořáku TIG nejprve zkontrolujte, jestli
je otevřen ventil ochranného plynu. Rychlým pohybem se dotkněte a poté odtáhněte
hrot elektrody od svařovaného předmětu.
Nastavení "Arc Force"
L
Nastavení je možné pouze v případě, že je svářečka přepnutá do režimu MMA.
¾ Stiskněte tlačítko "D" na dvě sekundy pro otevření menu pro nastavení.
¾ Zvolte režim "Arc Force" - LED "D1" svítí a v zorníku se zobrazí hlášení "AF".
¾ Otočte potenciometr "E" do polohy odpovídající zvolené hodnotě Arc Force.
¾ Stiskněte tlačítko "D" na dvě sekundy pro opuštění menu pro nastavení. - LED "D4"
svítí (nastavení svařovacího proudu).
950088-00 24/05/05
Spuštění
¾ astavení "Hot Start"
L
Nastavení je možné pouze v případě, že je svářečka přepnutá do režimu MMA.
¾ Stiskněte tlačítko "D" na dvě sekundy pro otevření menu pro nastavení.
¾ Zvolte režim "Hot Start" - LED "D2" svítí a v zorníku se zobrazí hlášení "HS".
¾ Otočte potenciometr "E" do polohy odpovídající zvolené hodnotě Hot Start.
¾ Stiskněte tlačítko "D" na dvě sekundy pro opouštění menu pro nastavení. - LED "D4"
svítí (nastavení svařovacího proudu).
Nastavení "VRD" (Voltage reduction device)
L
Nastavení je možné pouze v případě, že je svářečka přepnutá do režimu MMA.
¾ Stiskněte tlačítko "D" na dvě sekundy pro otevření menu pro nastavení.
¾ Zvolte režim "VRD" - LED "D3" svítí.
¾ Otočte potenciometr "E" do polohy odpovídající zvolené hodnotě VRD: Standardní /
snížené (~ 12V).
¾ Stiskněte tlačítko "D" na dvě sekundy pro opouštění menu pro nastavení. - LED "D4"
svítí (nastavení svařovacího proudu).
Prevence slepování
Svařovací stroj obsahuje automatické zařízení, které přeruší proud několik sekund poté,
co detekuje, že se elektroda přilepila ke svařovanému předmětu. Tak se zabrání přehřátí
elektrody. V zorníku se objeví hlášení "AS"
Kontrolka pro napájecí napětí a signalizaci poruchy "G"
„ Rozsvícená kontrolka značí, že je svářečka pod proudem.
„ Blikající kontrolka značí, že je napájecí napětí příliš vysoké nebo příliš nízké. V zorníku
se objeví hlášení:
Hi = příliš vysoké napájecí napětí.
Lo = příliš nízké napájecí napětí.
Signál tepelné pojistky "F"
Rozsvícená kontrolka znamená, že tepelná pojistka je sepnutá.
Pokud dojde k překročení dovoleného zatížení „X" uvedeného na výrobním štítku, zastaví
tepelná pojistka stroj, aby nedošlo k jeho poškození. Před obnovením provozu chvíli
počkejte.
Pokud se tepelná pojistka často spíná, znamená to, že překračujete normální pracovní
výkon svařovacího stroje.
Před zahájením údržby vypněte svářecí stroj a odpojte jej od elektrické sítě.
Důkladnou údržbu smějí provádět pouze odborníci nebo kvalifikovaní technici v závislosti
na intenzitě používání stroje. (Platí pravidlo EN 60974-4)
• Zkontrolujte vnitřní prostory stroje a odstraňte prach usazený na elektrických součástech
(pomocí stlačeného vzduchu) a na elektronických kartách (pomocí velice měkkého štětce
a s použitím odpovídajících čisticích prostředků). • Zkontrolujte, jestli jsou elektrická
zapojení dotažená a jestli není poškozena izolace na kabelech. • Namazejte pohyblivé
součásti transformátoru mazivem do vysokých teplot.
Záruka výrobce Pag. 56.
35
Údržba
