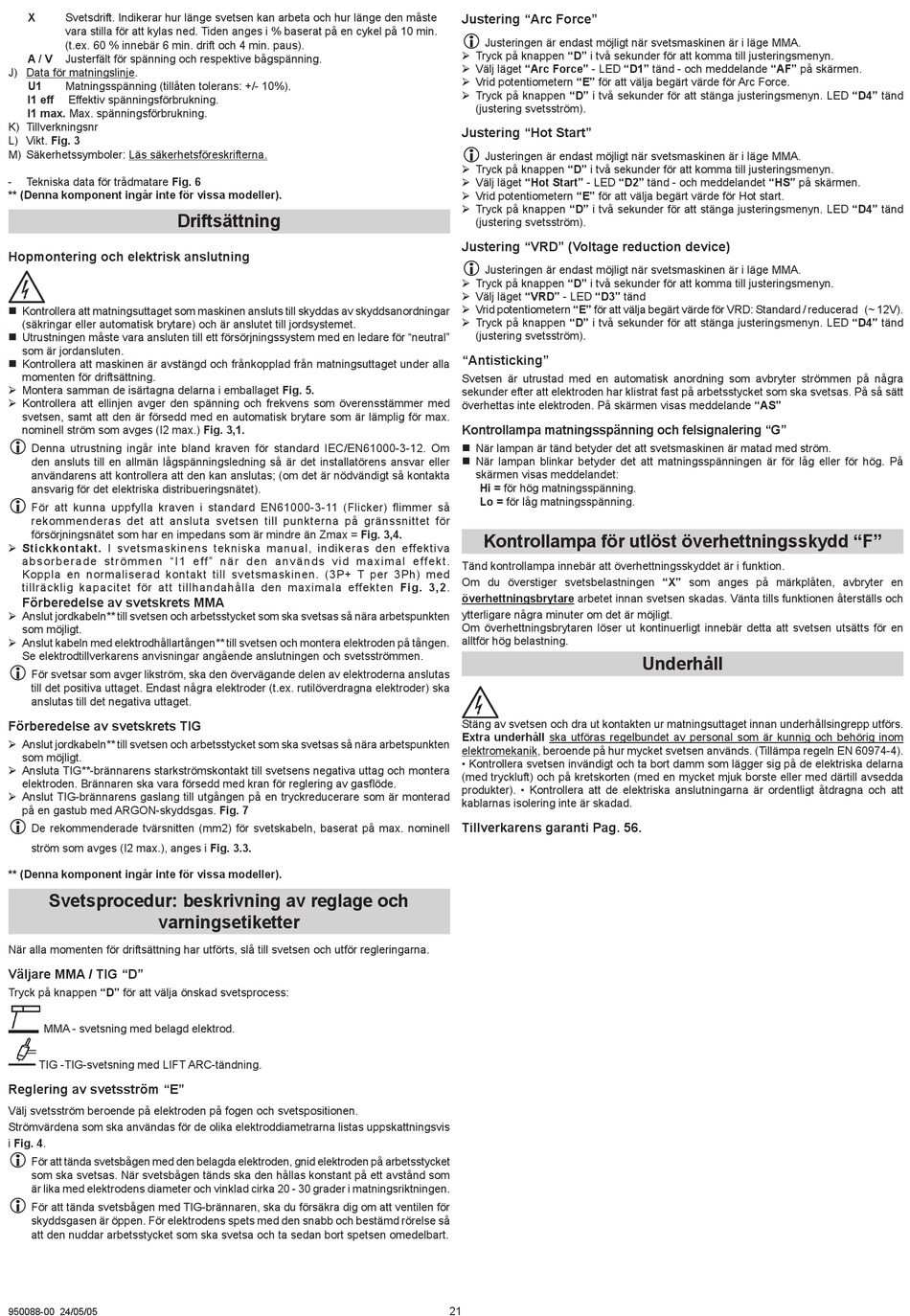

Deca I-ARC 525 LAB Bedienungsanleitung Seite 22

X Svetsdrift. Indikerar hur länge svetsen kan arbeta och hur länge den måste
vara stilla för att kylas ned. Tiden anges i % baserat på en cykel på 10 min.
(t.ex. 60 % innebär 6 min. drift och 4 min. paus).
A / V Justerfält för spänning och respektive bågspänning.
J) Data för matningslinje.
U1 Matningsspänning (tillåten tolerans: +/- 10%).
I1 eff Effektiv spänningsförbrukning.
I1 max. Max. spänningsförbrukning.
K) Tillverkningsnr
L) Vikt. Fig. 3
M) Säkerhetssymboler: Läs säkerhetsföreskrifterna.
- Tekniska data för trådmatare Fig. 6
** (Denna komponent ingår inte för vissa modeller).
Driftsättning
Hopmontering och elektrisk anslutning
„ Kontrollera att matningsuttaget som maskinen ansluts till skyddas av skyddsanordningar
(säkringar eller automatisk brytare) och är anslutet till jordsystemet.
„ Utrustningen måste vara ansluten till ett försörjningssystem med en ledare för "neutral"
som är jordansluten.
„ Kontrollera att maskinen är avstängd och frånkopplad från matningsuttaget under alla
momenten för driftsättning.
¾ Montera samman de isärtagna delarna i emballaget Fig. 5.
¾ Kontrollera att ellinjen avger den spänning och frekvens som överensstämmer med
svetsen, samt att den är försedd med en automatisk brytare som är lämplig för max.
nominell ström som avges (I2 max.) Fig. 3,1.
L
Denna utrustning ingår inte bland kraven för standard IEC/EN61000-3-12. Om
den ansluts till en allmän lågspänningsledning så är det installatörens ansvar eller
användarens att kontrollera att den kan anslutas; (om det är nödvändigt så kontakta
ansvarig för det elektriska distribueringsnätet).
L
För att kunna uppfylla kraven i standard EN61000-3-11 (Flicker) flimmer så
rekommenderas det att ansluta svetsen till punkterna på gränssnittet för
försörjningsnätet som har en impedans som är mindre än Zmax = Fig. 3,4.
¾ Stickkontakt. I svetsmaskinens tekniska manual, indikeras den effektiva
absorberade strömmen "I1 eff" när den används vid maximal effekt.
Koppla en normaliserad kontakt till svetsmaskinen. (3P+ T per 3Ph) med
tillräcklig kapacitet för att tillhandahålla den maximala effekten Fig. 3,2.
Förberedelse av svetskrets MMA
¾ Anslut jordkabeln** till svetsen och arbetsstycket som ska svetsas så nära arbetspunkten
som möjligt.
¾ Anslut kabeln med elektrodhållartången** till svetsen och montera elektroden på tången.
Se elektrodtillverkarens anvisningar angående anslutningen och svetsströmmen.
L
För svetsar som avger likström, ska den övervägande delen av elektroderna anslutas
till det positiva uttaget. Endast några elektroder (t.ex. rutilöverdragna elektroder) ska
anslutas till det negativa uttaget.
Förberedelse av svetskrets TIG
¾ Anslut jordkabeln** till svetsen och arbetsstycket som ska svetsas så nära arbetspunkten
som möjligt.
¾ Ansluta TIG**-brännarens starkströmskontakt till svetsens negativa uttag och montera
elektroden. Brännaren ska vara försedd med kran för reglering av gasflöde.
¾ Anslut TIG-brännarens gaslang till utgången på en tryckreducerare som är monterad
på en gastub med ARGON-skyddsgas. Fig. 7
L
De rekommenderade tvärsnitten (mm2) för svetskabeln, baserat på max. nominell
ström som avges (I2 max.), anges i Fig. 3.3.
** (Denna komponent ingår inte för vissa modeller).
Svetsprocedur: beskrivning av reglage och
varningsetiketter
När alla momenten för driftsättning har utförts, slå till svetsen och utför regleringarna.
Väljare MMA / TIG "D"
Tryck på knappen "D" för att välja önskad svetsprocess:
MMA - svetsning med belagd elektrod.
TIG -TIG-svetsning med LIFT ARC-tändning.
Reglering av svetsström "E"
Välj svetsström beroende på elektroden på fogen och svetspositionen.
Strömvärdena som ska användas för de olika elektroddiametrarna listas uppskattningsvis
i Fig. 4.
L
För att tända svetsbågen med den belagda elektroden, gnid elektroden på arbetsstycket
som ska svetsas. När svetsbågen tänds ska den hållas konstant på ett avstånd som
är lika med elektrodens diameter och vinklad cirka 20 - 30 grader i matningsriktningen.
L
För att tända svetsbågen med TIG-brännaren, ska du försäkra dig om att ventilen för
skyddsgasen är öppen. För elektrodens spets med den snabb och bestämd rörelse så
att den nuddar arbetsstycket som ska svetsa och ta sedan bort spetsen omedelbart.
950088-00 24/05/05
Justering "Arc Force"
L
Justeringen är endast möjligt när svetsmaskinen är i läge MMA.
¾ Tryck på knappen "D" i två sekunder för att komma till justeringsmenyn.
¾ Välj läget "Arc Force" - LED "D1" tänd - och meddelande "AF" på skärmen.
¾ Vrid potentiometern "E" för att välja begärt värde för Arc Force.
¾ Tryck på knappen "D" i två sekunder för att stänga justeringsmenyn. LED "D4" tänd
(justering svetsström).
Justering "Hot Start"
L
Justeringen är endast möjligt när svetsmaskinen är i läge MMA.
¾ Tryck på knappen "D" i två sekunder för att komma till justeringsmenyn.
¾ Välj läget "Hot Start" - LED "D2" tänd - och meddelandet "HS" på skärmen.
¾ Vrid potentiometern "E" för att välja begärt värde för Hot start.
¾ Tryck på knappen "D" i två sekunder för att stänga justeringsmenyn. LED "D4" tänd
(justering svetsström).
Justering "VRD" (Voltage reduction device)
L
Justeringen är endast möjligt när svetsmaskinen är i läge MMA.
¾ Tryck på knappen "D" i två sekunder för att komma till justeringsmenyn.
¾ Välj läget "VRD" - LED "D3" tänd
¾ Vrid potentiometern "E" för att välja begärt värde för VRD: Standard / reducerad (~ 12V).
¾ Tryck på knappen "D" i två sekunder för att stänga justeringsmenyn. LED "D4" tänd
(justering svetsström).
"Antisticking"
Svetsen är utrustad med en automatisk anordning som avbryter strömmen på några
sekunder efter att elektroden har klistrat fast på arbetsstycket som ska svetsas. På så sätt
överhettas inte elektroden. På skärmen visas meddelande "AS"
Kontrollampa matningsspänning och felsignalering "G"
„ När lampan är tänd betyder det att svetsmaskinen är matad med ström.
„ När lampan blinkar betyder det att matningsspänningen är för låg eller för hög. På
skärmen visas meddelandet:
Hi = för hög matningsspänning.
Lo = för låg matningsspänning.
Kontrollampa för utlöst överhettningsskydd "F"
Tänd kontrollampa innebär att överhettningsskyddet är i funktion.
Om du överstiger svetsbelastningen "X" som anges på märkplåten, avbryter en
överhettningsbrytare arbetet innan svetsen skadas. Vänta tills funktionen återställs och
ytterligare några minuter om det är möjligt.
Om överhettningsbrytaren löser ut kontinuerligt innebär detta att svetsen utsätts för en
alltför hög belastning.
Stäng av svetsen och dra ut kontakten ur matningsuttaget innan underhållsingrepp utförs.
Extra underhåll ska utföras regelbundet av personal som är kunnig och behörig inom
elektromekanik, beroende på hur mycket svetsen används. (Tillämpa regeln EN 60974-4).
• Kontrollera svetsen invändigt och ta bort damm som lägger sig på de elektriska delarna
(med tryckluft) och på kretskorten (med en mycket mjuk borste eller med därtill avsedda
produkter). • Kontrollera att de elektriska anslutningarna är ordentligt åtdragna och att
kablarnas isolering inte är skadad.
Tillverkarens garanti Pag. 56.
21
Underhåll
