Endress+Hauser Levelflex FMP53 Technische Information Seite 41

Levelflex FMP53
Sondenlängentoleranzen
Gewicht
Werkstoffe
Endress+Hauser
Stabsonden
zulässige Toleranz in Abhängigkeit zur Sondenlänge:
• < 1 m (3,3 ft) = +0 ... –3 mm (+0 ... –0,12 in)
• 1 ... 4 m (3,3 ... 13 ft) = +0 ... –5 mm (+0 ... –0,2 in)
Für das Gesamtgewicht müssen die jeweiligen Gewichte der einzelnen Komponenten addiert
werden.
Gehäuse
Gewicht inklusive Elektronik und Display.
Gehäuse GT19 (Kunststoff)
1,2 kg (2,65 lb)
Gehäuse GT20 (Aluminiumdruckguss, pulverbeschichtet)
ca. 1,9 kg (4,19 lb)
Antenne und Prozessanschlussadapter
FMP53
Für das Gesamtgewicht müssen die jeweiligen Gewichte der einzelnen Komponenten addiert werden.
• Sensor
ca. 1,20 kg/m (2,65 lb/in) + Flanschgewicht
• Stabsonde 8 mm (0,31 in)
ca. 0,40 kg/m (0,88 lb/in) Sondenlänge
Nicht-prozessberührende Werkstoffe
Gehäuse GT19 (Kunststoff)
4

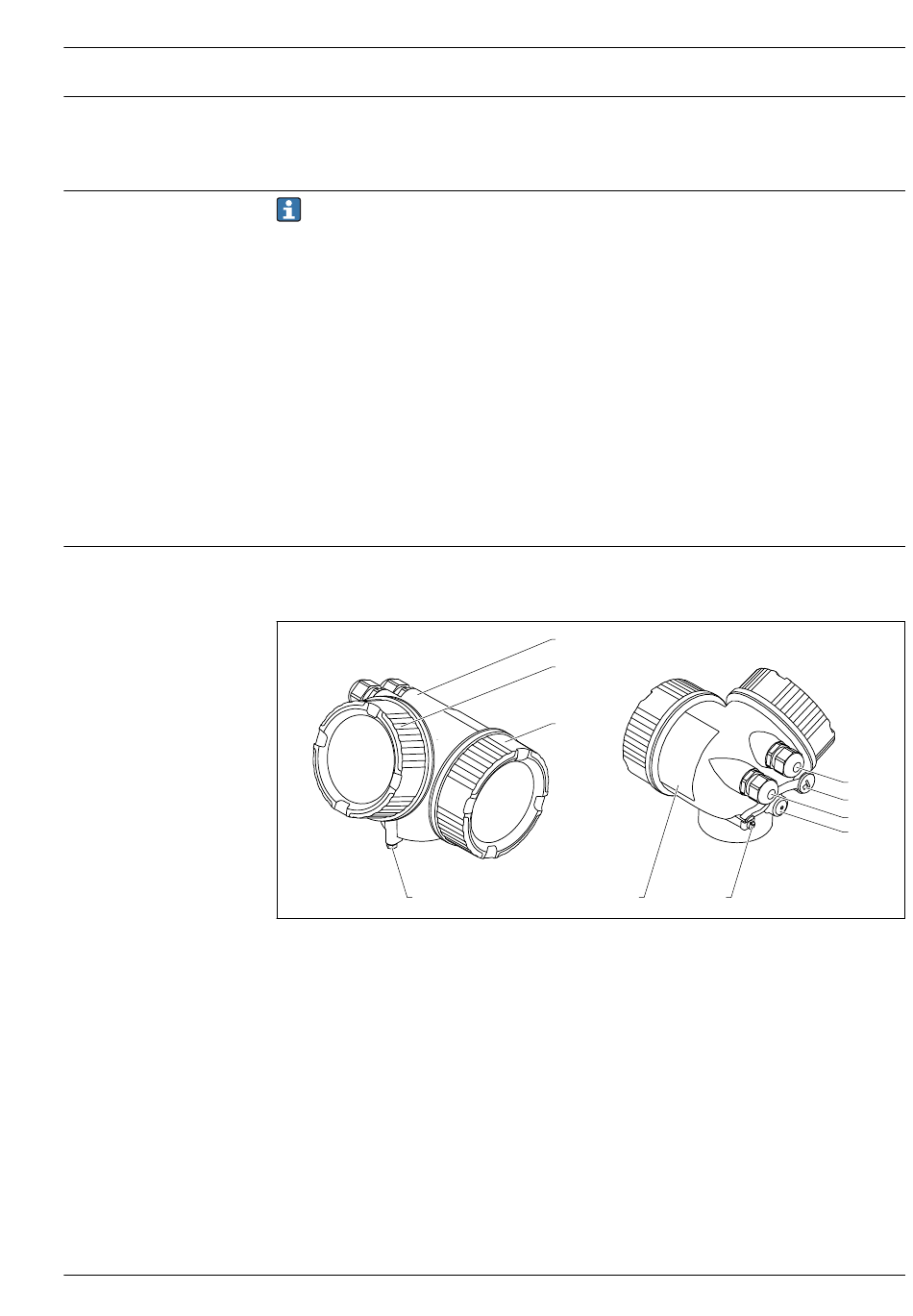

 43 Material; Gehäuse GT19
1 Gehäuse; PBT
2.1 Elektronikraum-Deckel; PBT-PC, Dichtungen; EPDM, Sichtfenster; PC, Gewindebeschichtung; Gleitlack auf
Graphitbasis
2.2 Anschlussraum-Deckel; PBT, Dichtung; EPDM, Gewindebeschichtung; Gleitlack auf Graphitbasis
4 Sicherung am Gehäusehals; 316L (1.4404), A4-70
5.1 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Messing (CuZn) vernickelt, PA
5.2 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Stahl verzinkt, Messing (CuZn) vernickelt, PA
6 Blindstopfen; Messing (CuZn) vernickelt, M12-Buchse; GD-Zn vernickelt
7 Druckausgleichstopfen; Messing (CuZn) vernickelt
8 Erdungsklemme; 316L (1.4404), A4 (1.4571)
9 Klebetypenschild; Kunststoff
1
2.1
2.2
9 8
5.2
6
5.1
7
A0013788
41
