Tutorial zur Oszilloskop-Bandbreite
der Anstiegszeit dieses Signals durch. Das Oszilloskop misst tatsächlich einen
Wert, der näher bei der eigenen Anstiegszeit liegt (700 ps) – nicht der Anstiegs-
zeit des Eingangssignals, die näher bei einem Wert von 500 ps liegt. Wenn die
Zeitmessungen aussagekräftig sein sollen, benötigen wir ein Oszilloskop mit
einer höheren Bandbreite für diese digitale Messung.

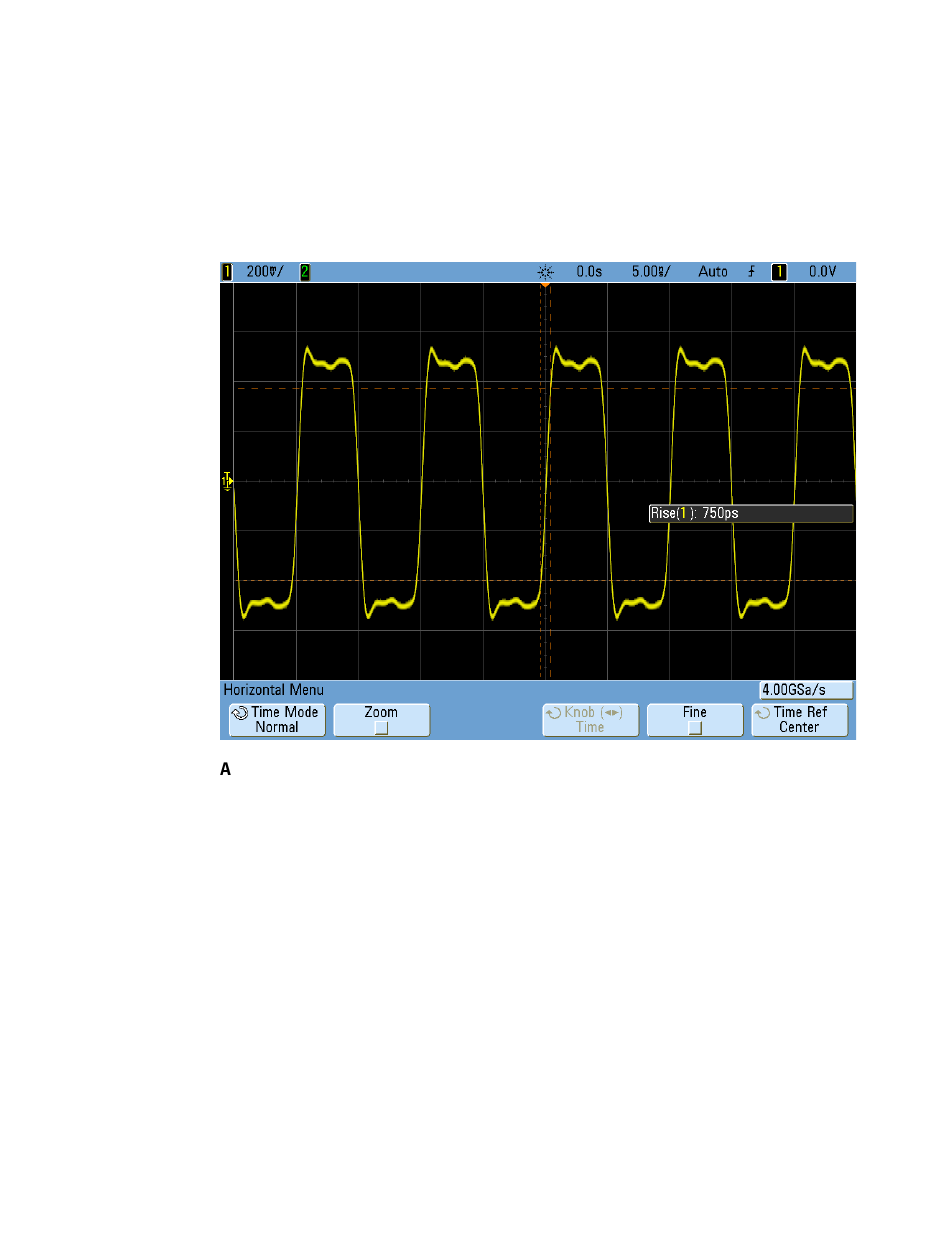

bbildung 36 Digitales Taktsignal von 100 MHz, erfasst auf einem Oszilloskop mit
500 MHz Bandbreite
Verwenden wir ein Oszilloskop mit einer Bandbreite von 1 GHz für die Erfas-
sung dieses digitalen 100 MHz-Taktsignals, führt dies zu einem viel genauerem
Messergebnis als in
Abbildung
37. Wir können schnellere Anstiegs- und Abfall-
zeiten messen, wir beobachten eine geringere Überschwingweite und können
sogar geringfügige Reflexionen erkennen, die die das Oszilloskop mit einer
geringeren Bandbreite maskiert.
DSO1000 Oszilloskop – Schulungskit, Übungshandbuch und Tutorial
65
