Tutorial zur Oszilloskop-Bandbreite

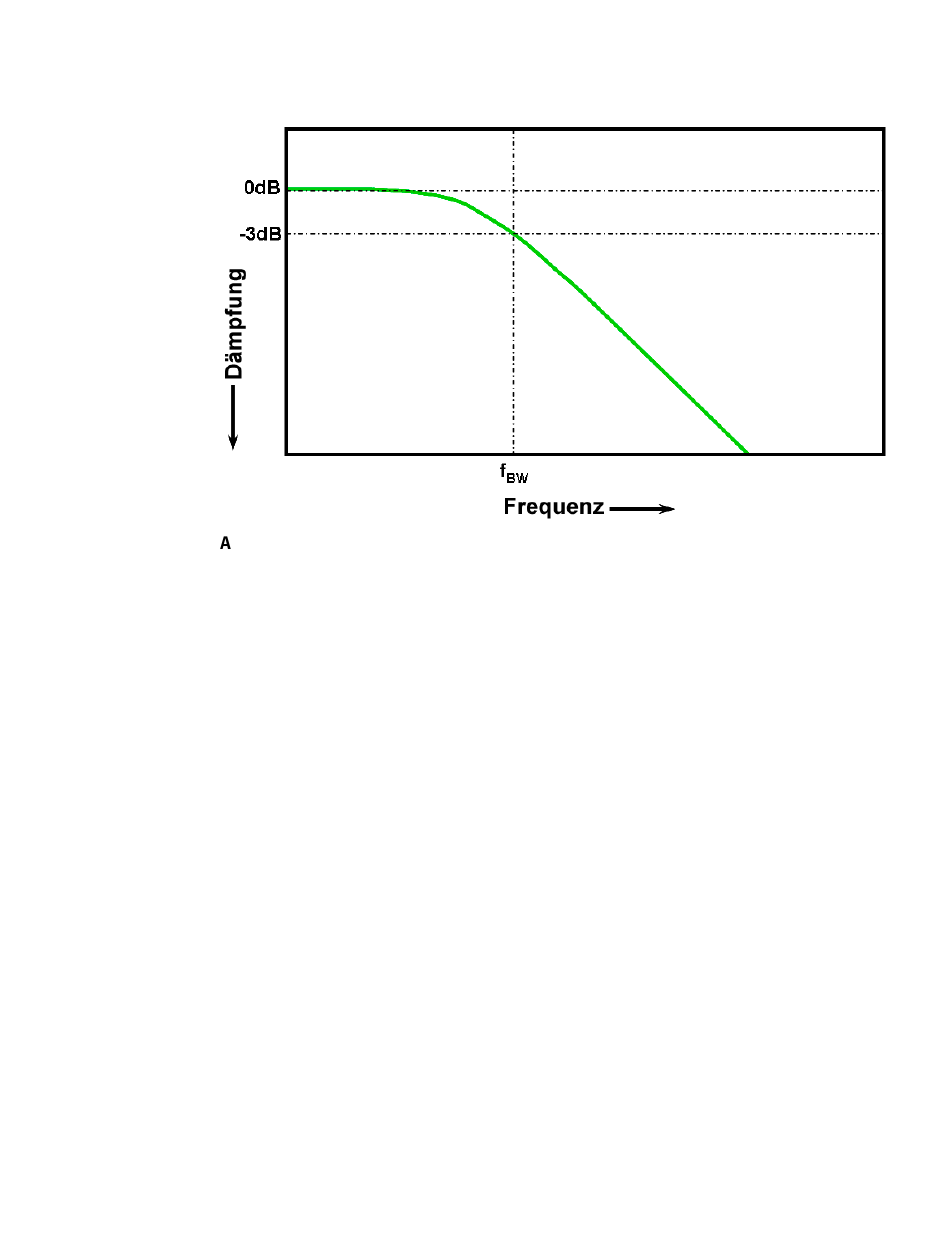

bbildung 33 „Gaußscher Frequenzgang" des Oszilloskops
Die niedrigste Frequenz, bei der das Eingangssignal um 3 dB gedämpft wird,
wird als Oszilloskop-Bandbreite (f
einer Frequenz von -3 dB wird in einen Amplitudenfehler von ca. -30% umge-
wandelt. Wenn eine Spannung von 1 Vpp, ein Sinussignal von 100 MHz, an
einem Oszilloskop mit 100 MHz Bandbreite anliegt, beträgt die mit diesem
Oszilloskop gemessene Spitze-Spitze-Spannung ca. 700 mVpp (-3 dB = 20 Log
[0,707/1,0]). Signale, die hohe Frequenzen im Bereich der Oszilloskop-Band-
breite aufweisen, können nicht genau gemessen werden.
Eng verbunden mit der Bandbreitenspezifikation des Oszilloskops ist die
Anstiegszeitspezifikation. Oszilloskope mit einem Gaußschen Frequenzgang
haben eine ungefähre Anstiegszeit von 0,35/f
90%-Kriterium. Beachten Sie jedoch, dass die Anstiegszeit eines Oszilloskops
nicht der höchsten Flankengeschwindigkeit entspricht, die das Oszilloskop
genau messen kann. Es ist die höchste Flankengeschwindigkeit, die das Oszil-
loskop eventuell produzieren kann, wenn das Eingangssignal eine theoretisch
unbegrenzt schnelle Anstiegszeit (0 ps) aufweist. Obwohl diese theoretische
Spezifikation in der Praxs nicht getestet werden kann – da Pulsgeneratoren
keine unbegrenzt schnelle Anstiegszeit besitzen, können Sie die Anstiegszeit
des Oszilloskops testen, indem Sie einen Eingangsimpuls mit Flankenge-
schwindigkeiten anlegen, die fünf- bis zehnmal schneller als die festgelegte
Anstiegszeit des Oszilloskops sind.
