Übungen zum Kennenlernen des Oszilloskops
Die Anzeige auf dem Oszilloskop sollte der Anzeige in
Das Oszilloskop zeigt sowohl ein Zeitbereichssignal (Spannung im Verhältnis
zur Zeit) sowie ein Frequenzbereichssignal (Amplitude in dB im Vrms-Einhei-
ten im Verhältnis zur Frequenz) an. Beachten Sie, dass die horizontale Fre-
quenzskalierung bei DSO1000A Series Oszilloskopen unterschiedlich ist.
bbildung 28 Verwenden einer mathematischen Funktion, um Kanal 2 von Kanal 1 zu
Eine mathematische FFT-Funktion zerlegt die Signale in einzelne Sinuswellen-
frequenzkomponenten. Wie Sie vielleicht aus einigen Elektrotechnik-Vorlesun-
gen wissen, bestehen alle elektrischen Signale (einschließlich der digitalen
Signale) aus mehreren Sinuswellen unterschiedlicher Frequenzen. Das ideale
Taktsignal, das über ein Tastverhältnis von 50 % verfügt, sollte aus einer grund-
legenden Grundfrequenzkomponente aus Sinuswellen (sich wiederholende Fre-
quenz des Signals) sowie aus einer ungeraden Zahl von Oberschwingungen (3.,
5., 7. usw.) bestehen. Bei nicht idealen Rechteckwellen sind die Oberschwingun-
gen noch ungleichmäßiger. Überprüfen Sie jetzt die Frequenzen der grundlegen-
den und ungeraden Oberschwingungen dieses Eingangssignals.
18
19
Beachten Sie, dass wir während Übung Nr. 1 Cursor verwendet haben, um Span-
nungs- und Zeitmessungen mit der „manuellen" Cursor-Einstellung durchzufüh-
ren. Im manuellen Cursor-Modus Manuell können Sie die vertikalen (Y) und
horizontalen (X) Cursor-Einstellungen separat steuern. Wenn der Cursor-Modus
„Nachverfolgen" ausgewählt ist, können Sie nur die horizontale Einstellung der
Cursor steuern. Das Oszilloskop ordnet die Position der Amplituden-Cursor
46
FFT-Wellenform
subtrahieren
Drücken Sie die Taste [Cursor] Cursors auf der Frontabdeckung.
Drücken Sie den Softkey Bediener. Drehen Sie den Drehknopf Eingabe, um
FFT hervorzuheben und drücken Sie den Drehknopf Eingabe, um diese
Option auszuwählen.
DSO1000 Oszilloskop – Schulungskit, Übungshandbuch und Tutorial

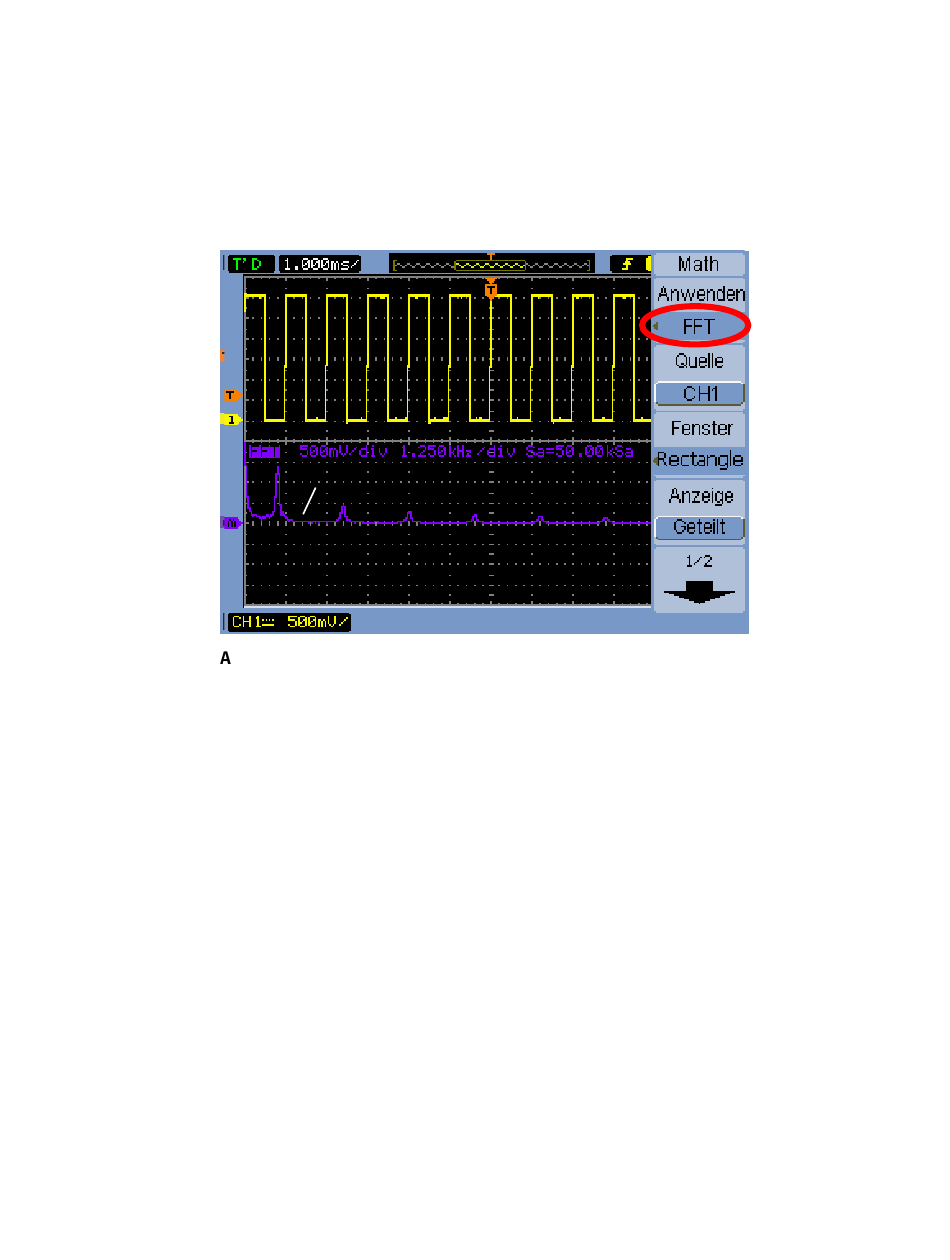

Abbildung 28
ähneln.
