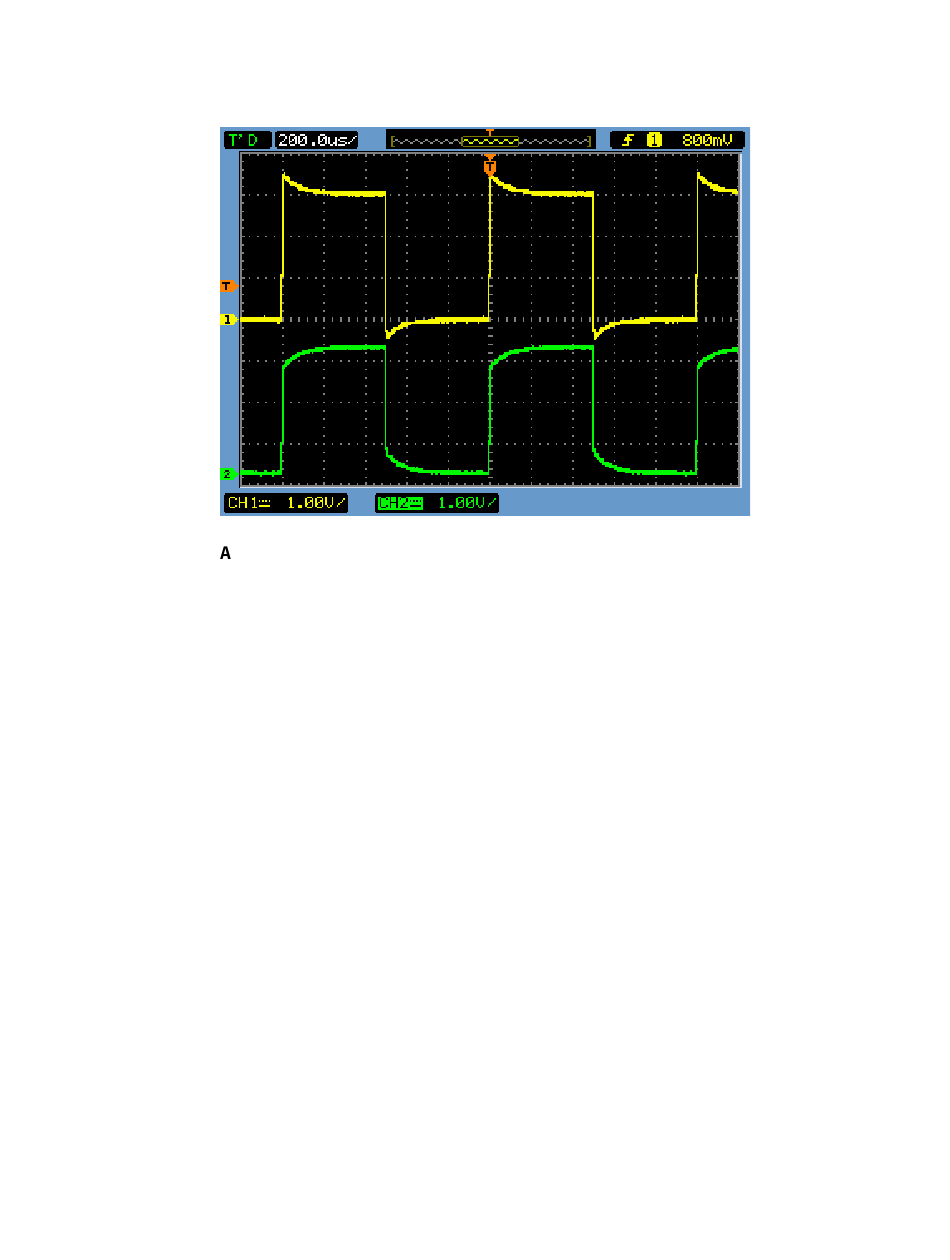

bbildung 20 Ungenügend kompensierte Messköpfe
Nach der ordnungsgemäßen Einstellung Ihrer Messköpfe ist bei der nächsten
Verwendung des Oszilloskops keine Neueinstellung erforderlich, solange Sie
diese Messköpfe mit dem Oszilloskop verwenden.
An dieser Stelle ist der praktische Teil dieser Übung abgeschlossen. Der
nächste Teil dieser Übung besteht in einer ausführlichen Darstellung der
Theorie von Messsondenkompensation und -belastung. Ihr Dozent teilt Ihnen
diese vielleicht als Hausaufgabe zu. Ist dies der Fall, möchten Sie vielleicht zur
nächsten Übung übergehen und diesen Abschnitt später lesen.
Berechnung des richtigen Werts der kapazitiven Kompensation
Berechnen Sie mit der folgenden Voraussetzung den Wert der Kompensations-
kapazität (C
DSO1000 Oszilloskop – Schulungskit, Übungshandbuch und Tutorial
) für die richtige Kompensation:
comp
R
= 9 M
Ω
tip
R
= 1 M
Ω
scope
C
= 15 pF
scope
C
= 100 pF
cable
C
= 15 pF
tip
C
= C
+ C
parallel
scope
C
= ?
comp
Übungen zum Kennenlernen des Oszilloskops
+ C
cable
comp
2
35
