dann automatisch dem Punkt der Wellenform unter, an dem die Zeit-Cursor die
Wellenform schneiden. Ordnen wir nun die Cursor für die „N achverfolgung" und
die Durchführung von Messungen der FFT-Wellenform zu.
20
21
22
23

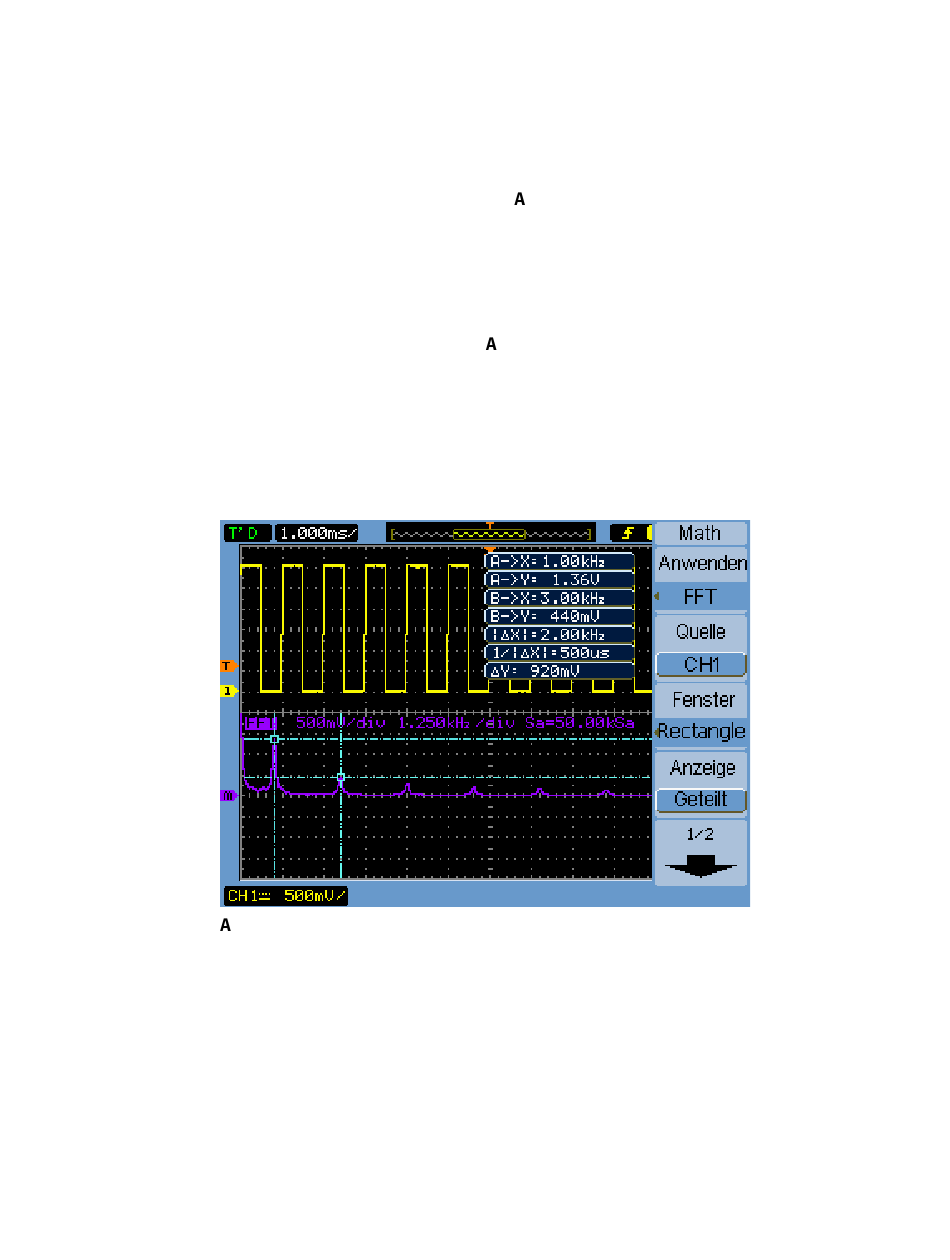

Das Oszilloskop-Display wird jetzt wie in
bbildung 29 Verwenden der Cursor-Verfolgung zur Durchführung von Messungen an
24
25
DSO1000 Oszilloskop – Schulungskit, Übungshandbuch und Tutorial
Drücken Sie den Softkey Cursor . Drehen Sie dann den Drehknopf Eingabe,
um Mathematik hervorzuheben und drücken Sie dann den Drehknopf
Eingabe, um diese Option auszuwählen.
Drücken Sie den Softkey Cursor B. Drehen Sie dann den Drehknopf Eingabe,
um Mathematik hervorzuheben und drücken Sie dann den Drehknopf
Eingabe, um diese Option auszuwählen.
Drücken Sie den Softkey Cur —. Drehen Sie dann den Drehknopf Eingabe,
bis der Nachverfolgungs-Cursor (Fadenkreuz") oben auf dem höchsten
Frequenzpunkt steht (auf der linken Bildschirmseite).
Drücken Sie den Softkey CurB—. Drehen Sie dann den Drehknopf Eingabe,
bis der Nachverfolgungs-Cursor („Fadenkreuz") oben auf dem
zweithöchsten Frequenzpunkt steht.
einer FFT-Wellenform
Was ist die Frequenz „A -> X", die eine grundlegende Komponente darstellt?
Was ist die „B ->X"-Frequenz und was sollte die dritte Oberschwingung
sein?
Übungen zum Kennenlernen des Oszilloskops
Abbildung 29
angezeigt.
F1 = _____________
F3 = _____________
