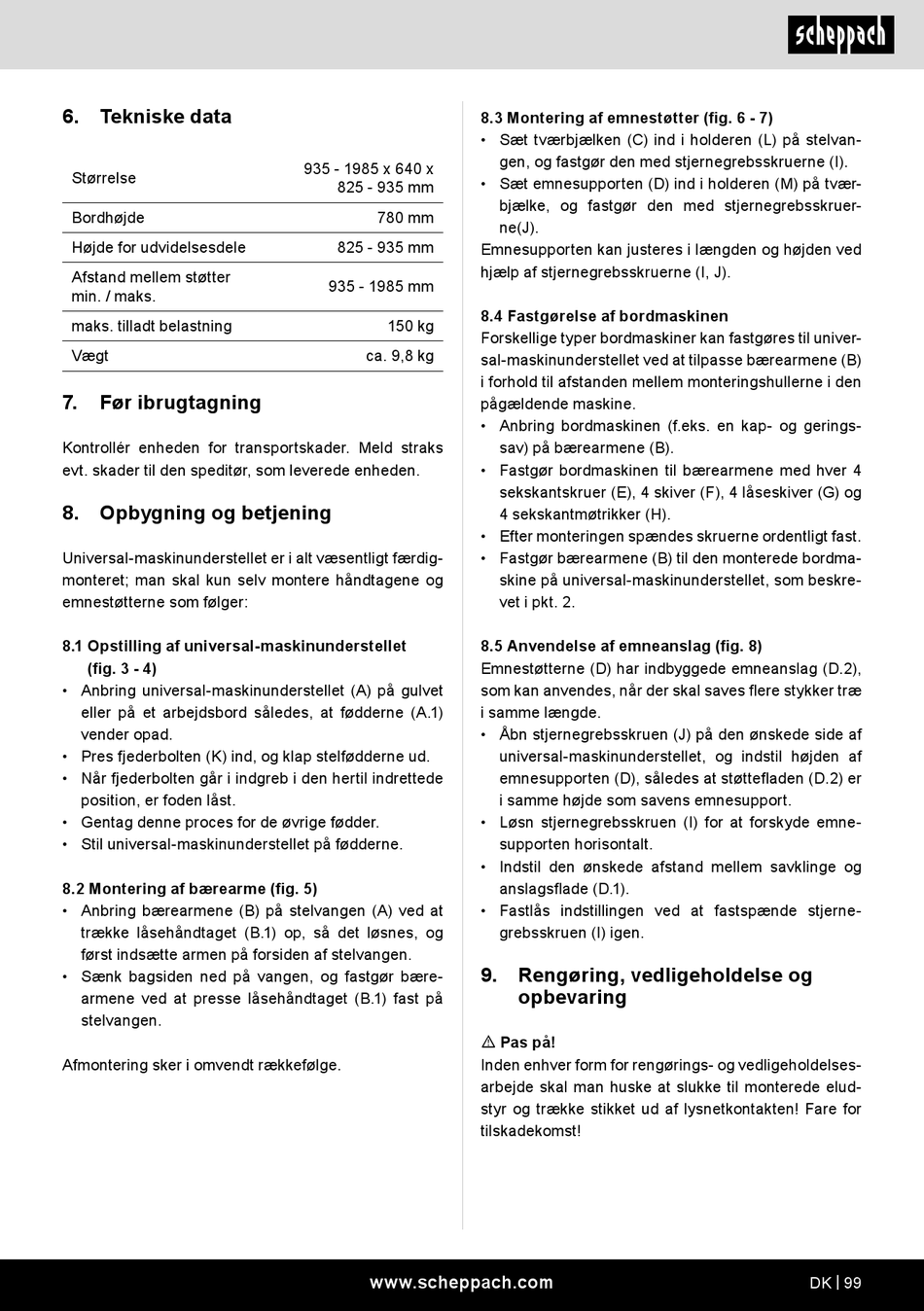

Scheppach UMF1550 Original Bedienungsanleitung Seite 99

6. Tekniske data
Størrelse
Bordhøjde
Højde for udvidelsesdele
Afstand mellem støtter
min. / maks.
maks. tilladt belastning
Vægt
7. Før ibrugtagning
Kontrollér enheden for transportskader. Meld straks
evt. skader til den speditør, som leverede enheden.
8. Opbygning og betjening
Universal-maskinunderstellet er i alt væsentligt færdig-
monteret; man skal kun selv montere håndtagene og
emnestøtterne som følger:
8.1 Opstilling af universal-maskinunderstellet
(fig. 3 - 4)
• Anbring universal-maskinunderstellet (A) på gulvet
eller på et arbejdsbord således, at fødderne (A.1)
vender opad.
• Pres fjederbolten (K) ind, og klap stelfødderne ud.
• Når fjederbolten går i indgreb i den hertil indrettede
position, er foden låst.
• Gentag denne proces for de øvrige fødder.
• Stil universal-maskinunderstellet på fødderne.
8.2 Montering af bærearme (fig. 5)
• Anbring bærearmene (B) på stelvangen (A) ved at
trække låsehåndtaget (B.1) op, så det løsnes, og
først indsætte armen på forsiden af stelvangen.
• Sænk bagsiden ned på vangen, og fastgør bære-
armene ved at presse låsehåndtaget (B.1) fast på
stelvangen.
Afmontering sker i omvendt rækkefølge.
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
ca. 9,8 kg
www.scheppach.com
8.3 Montering af emnestøtter (fig. 6 - 7)
• Sæt tværbjælken (C) ind i holderen (L) på stelvan-
gen, og fastgør den med stjernegrebsskruerne (I).
• Sæt emnesupporten (D) ind i holderen (M) på tvær-
bjælke, og fastgør den med stjernegrebsskruer-
ne(J).
Emnesupporten kan justeres i længden og højden ved
hjælp af stjernegrebsskruerne (I, J).
8.4 Fastgørelse af bordmaskinen
Forskellige typer bordmaskiner kan fastgøres til univer-
sal-maskinunderstellet ved at tilpasse bærearmene (B)
i forhold til afstanden mellem monteringshullerne i den
pågældende maskine.
• Anbring bordmaskinen (f.eks. en kap- og gerings-
sav) på bærearmene (B).
• Fastgør bordmaskinen til bærearmene med hver 4
sekskantskruer (E), 4 skiver (F), 4 låseskiver (G) og
4 sekskantmøtrikker (H).
• Efter monteringen spændes skruerne ordentligt fast.
• Fastgør bærearmene (B) til den monterede bordma-
skine på universal-maskinunderstellet, som beskre-
vet i pkt. 2.
8.5 Anvendelse af emneanslag (fig. 8)
Emnestøtterne (D) har indbyggede emneanslag (D.2),
som kan anvendes, når der skal saves flere stykker træ
i samme længde.
• Åbn stjernegrebsskruen (J) på den ønskede side af
universal-maskinunderstellet, og indstil højden af
emnesupporten (D), således at støttefladen (D.2) er
i samme højde som savens emnesupport.
• Løsn stjernegrebsskruen (I) for at forskyde emne-
supporten horisontalt.
• Indstil den ønskede afstand mellem savklinge og
anslagsflade (D.1).
• Fastlås indstillingen ved at fastspænde stjerne-
grebsskruen (I) igen.
9. Rengøring, vedligeholdelse og
opbevaring
m Pas på!
Inden enhver form for rengørings- og vedligeholdelses-
arbejde skal man huske at slukke til monterede elud-
styr og trække stikket ud af lysnetkontakten! Fare for
tilskadekomst!
