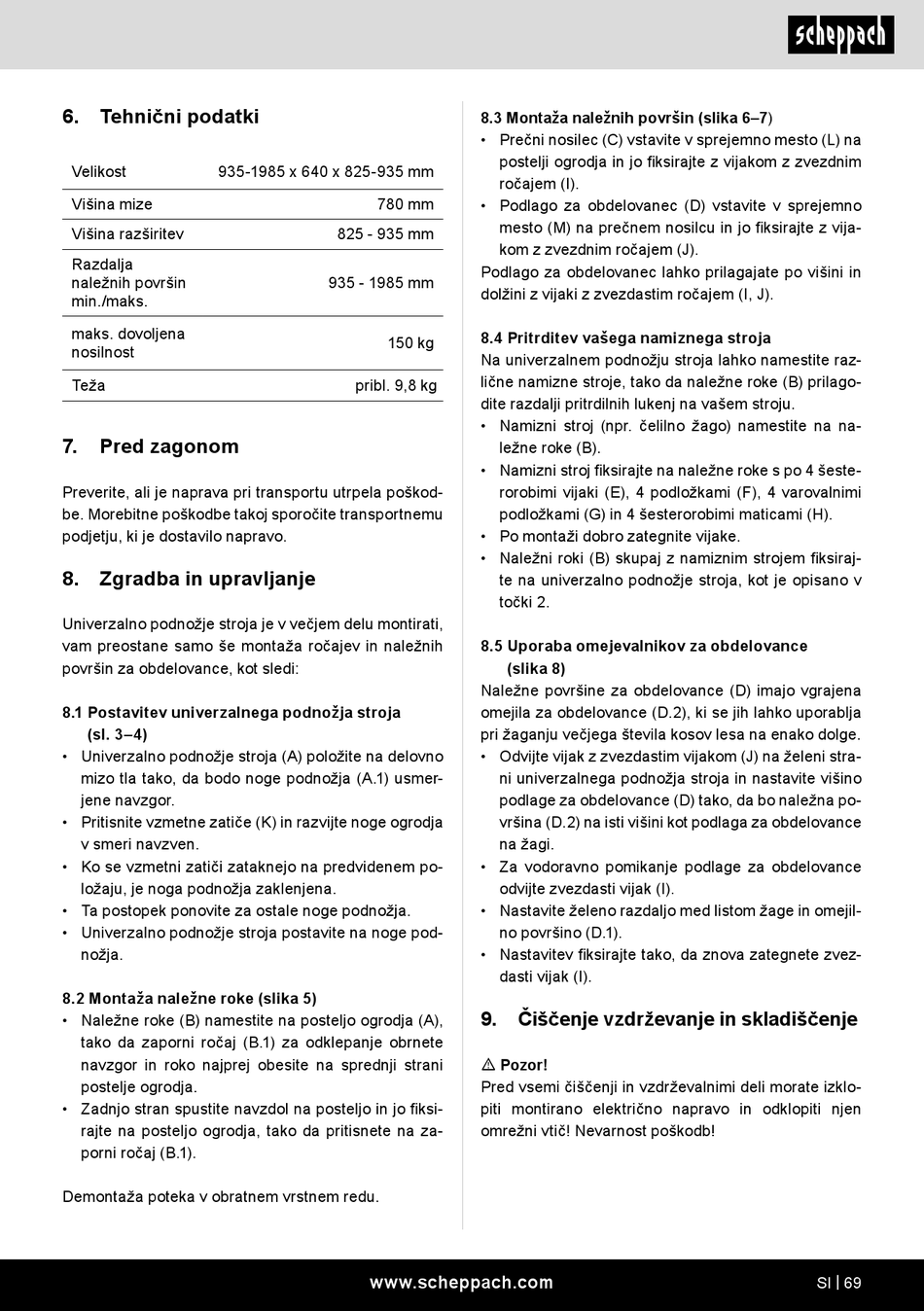

6. Tehnični podatki
Velikost 935-1985 x 640 x 825-935 mm
Višina mize
Višina razširitev
Razdalja
naležnih površin
min./maks.
maks. dovoljena
nosilnost
Teža
7. Pred zagonom
Preverite, ali je naprava pri transportu utrpela poškod-
be. Morebitne poškodbe takoj sporočite transportnemu
podjetju, ki je dostavilo napravo.
8. Zgradba in upravljanje
Univerzalno podnožje stroja je v večjem delu montirati,
vam preostane samo še montaža ročajev in naležnih
površin za obdelovance, kot sledi:
8.1 Postavitev univerzalnega podnožja stroja
(sl. 3–4)
• Univerzalno podnožje stroja (A) položite na delovno
mizo tla tako, da bodo noge podnožja (A.1) usmer-
jene navzgor.
• Pritisnite vzmetne zatiče (K) in razvijte noge ogrodja
v smeri navzven.
• Ko se vzmetni zatiči zataknejo na predvidenem po-
ložaju, je noga podnožja zaklenjena.
• Ta postopek ponovite za ostale noge podnožja.
• Univerzalno podnožje stroja postavite na noge pod-
nožja.
8.2 Montaža naležne roke (slika 5)
• Naležne roke (B) namestite na posteljo ogrodja (A),
tako da zaporni ročaj (B.1) za odklepanje obrnete
navzgor in roko najprej obesite na sprednji strani
postelje ogrodja.
• Zadnjo stran spustite navzdol na posteljo in jo fiksi-
rajte na posteljo ogrodja, tako da pritisnete na za-
porni ročaj (B.1).
Demontaža poteka v obratnem vrstnem redu.
8.3 Montaža naležnih površin (slika 6–7)
• Prečni nosilec (C) vstavite v sprejemno mesto (L) na
postelji ogrodja in jo fiksirajte z vijakom z zvezdnim
ročajem (I).
780 mm
• Podlago za obdelovanec (D) vstavite v sprejemno
mesto (M) na prečnem nosilcu in jo fiksirajte z vija-
825 - 935 mm
kom z zvezdnim ročajem (J).
Podlago za obdelovanec lahko prilagajate po višini in
935 - 1985 mm
dolžini z vijaki z zvezdastim ročajem (I, J).
8.4 Pritrditev vašega namiznega stroja
150 kg
Na univerzalnem podnožju stroja lahko namestite raz-
lične namizne stroje, tako da naležne roke (B) prilago-
pribl. 9,8 kg
dite razdalji pritrdilnih lukenj na vašem stroju.
• Namizni stroj (npr. čelilno žago) namestite na na-
ležne roke (B).
• Namizni stroj fiksirajte na naležne roke s po 4 šeste-
rorobimi vijaki (E), 4 podložkami (F), 4 varovalnimi
podložkami (G) in 4 šesterorobimi maticami (H).
• Po montaži dobro zategnite vijake.
• Naležni roki (B) skupaj z namiznim strojem fiksiraj-
te na univerzalno podnožje stroja, kot je opisano v
točki 2.
8.5 Uporaba omejevalnikov za obdelovance
Naležne površine za obdelovance (D) imajo vgrajena
omejila za obdelovance (D.2), ki se jih lahko uporablja
pri žaganju večjega števila kosov lesa na enako dolge.
• Odvijte vijak z zvezdastim vijakom (J) na želeni stra-
ni univerzalnega podnožja stroja in nastavite višino
podlage za obdelovance (D) tako, da bo naležna po-
vršina (D.2) na isti višini kot podlaga za obdelovance
na žagi.
• Za vodoravno pomikanje podlage za obdelovance
odvijte zvezdasti vijak (I).
• Nastavite želeno razdaljo med listom žage in omejil-
no površino (D.1).
• Nastavitev fiksirajte tako, da znova zategnete zvez-
dasti vijak (I).
9.
m Pozor!
Pred vsemi čiščenji in vzdrževalnimi deli morate izklo-
piti montirano električno napravo in odklopiti njen
omrežni vtič! Nevarnost poškodb!
www.scheppach.com
(slika 8)
Čiščenje vzdrževanje in skladiščenje
