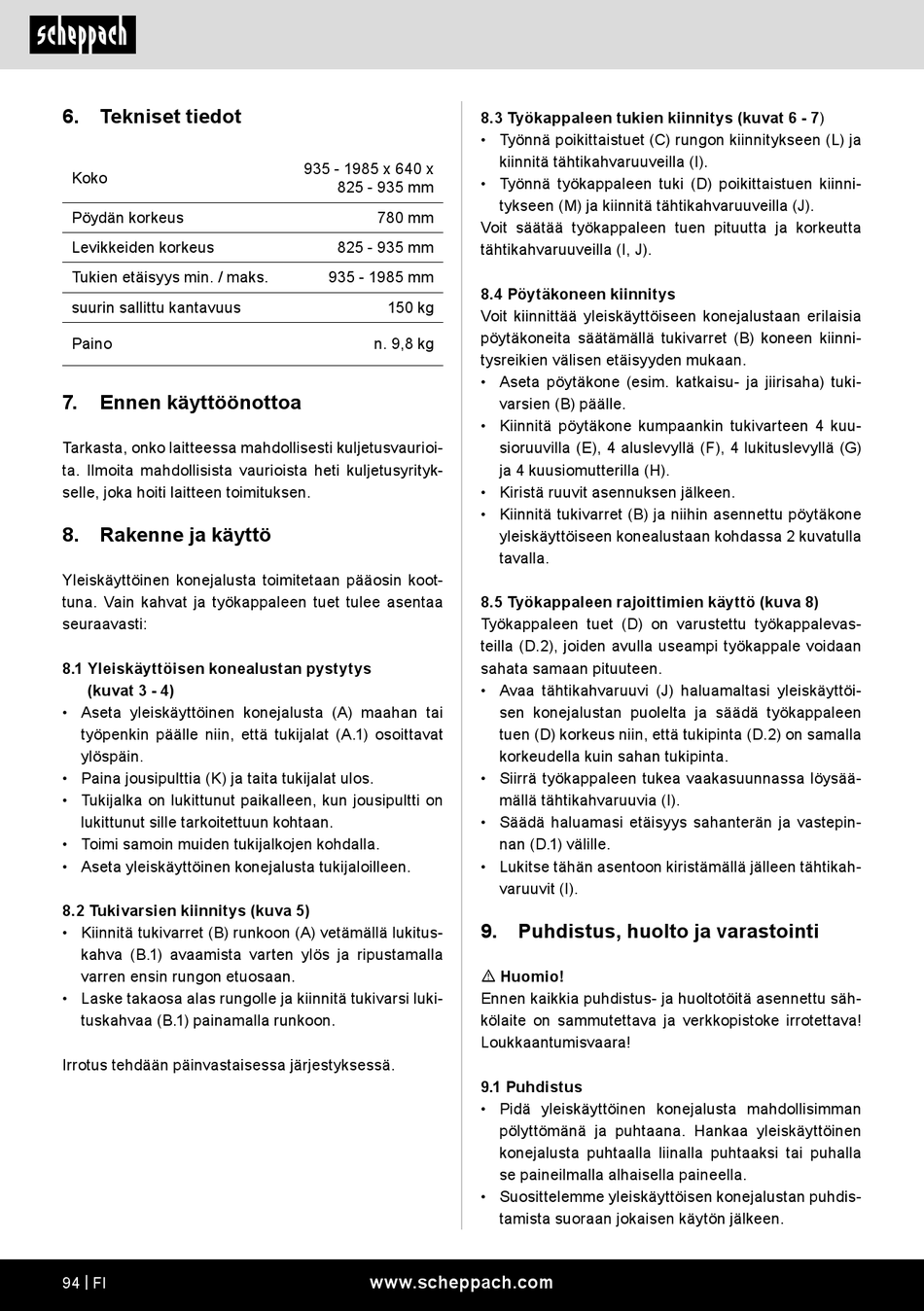

Scheppach UMF1550 Original Bedienungsanleitung Seite 94

6. Tekniset tiedot
Koko
Pöydän korkeus
Levikkeiden korkeus
Tukien etäisyys min. / maks.
suurin sallittu kantavuus
Paino
7. Ennen käyttöönottoa
Tarkasta, onko laitteessa mahdollisesti kuljetusvaurioi-
ta. Ilmoita mahdollisista vaurioista heti kuljetusyrityk-
selle, joka hoiti laitteen toimituksen.
8. Rakenne ja käyttö
Yleiskäyttöinen konejalusta toimitetaan pääosin koot-
tuna. Vain kahvat ja työkappaleen tuet tulee asentaa
seuraavasti:
8.1 Yleiskäyttöisen konealustan pystytys
(kuvat 3 - 4)
• Aseta yleiskäyttöinen konejalusta (A) maahan tai
työpenkin päälle niin, että tukijalat (A.1) osoittavat
ylöspäin.
• Paina jousipulttia (K) ja taita tukijalat ulos.
• Tukijalka on lukittunut paikalleen, kun jousipultti on
lukittunut sille tarkoitettuun kohtaan.
• Toimi samoin muiden tukijalkojen kohdalla.
• Aseta yleiskäyttöinen konejalusta tukijaloilleen.
8.2 Tukivarsien kiinnitys (kuva 5)
• Kiinnitä tukivarret (B) runkoon (A) vetämällä lukitus-
kahva (B.1) avaamista varten ylös ja ripustamalla
varren ensin rungon etuosaan.
• Laske takaosa alas rungolle ja kiinnitä tukivarsi luki-
tuskahvaa (B.1) painamalla runkoon.
Irrotus tehdään päinvastaisessa järjestyksessä.
94 | FI
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
n. 9,8 kg
www.scheppach.com
8.3 Työkappaleen tukien kiinnitys (kuvat 6 - 7)
• Työnnä poikittaistuet (C) rungon kiinnitykseen (L) ja
kiinnitä tähtikahvaruuveilla (I).
• Työnnä työkappaleen tuki (D) poikittaistuen kiinni-
tykseen (M) ja kiinnitä tähtikahvaruuveilla (J).
Voit säätää työkappaleen tuen pituutta ja korkeutta
tähtikahvaruuveilla (I, J).
8.4 Pöytäkoneen kiinnitys
Voit kiinnittää yleiskäyttöiseen konejalustaan erilaisia
pöytäkoneita säätämällä tukivarret (B) koneen kiinni-
tysreikien välisen etäisyyden mukaan.
• Aseta pöytäkone (esim. katkaisu- ja jiirisaha) tuki-
varsien (B) päälle.
• Kiinnitä pöytäkone kumpaankin tukivarteen 4 kuu-
sioruuvilla (E), 4 aluslevyllä (F), 4 lukituslevyllä (G)
ja 4 kuusiomutterilla (H).
• Kiristä ruuvit asennuksen jälkeen.
• Kiinnitä tukivarret (B) ja niihin asennettu pöytäkone
yleiskäyttöiseen konealustaan kohdassa 2 kuvatulla
tavalla.
8.5 Työkappaleen rajoittimien käyttö (kuva 8)
Työkappaleen tuet (D) on varustettu työkappalevas-
teilla (D.2), joiden avulla useampi työkappale voidaan
sahata samaan pituuteen.
• Avaa tähtikahvaruuvi (J) haluamaltasi yleiskäyttöi-
sen konejalustan puolelta ja säädä työkappaleen
tuen (D) korkeus niin, että tukipinta (D.2) on samalla
korkeudella kuin sahan tukipinta.
• Siirrä työkappaleen tukea vaakasuunnassa löysää-
mällä tähtikahvaruuvia (I).
• Säädä haluamasi etäisyys sahanterän ja vastepin-
nan (D.1) välille.
• Lukitse tähän asentoon kiristämällä jälleen tähtikah-
varuuvit (I).
9. Puhdistus, huolto ja varastointi
m Huomio!
Ennen kaikkia puhdistus- ja huoltotöitä asennettu säh-
kölaite on sammutettava ja verkkopistoke irrotettava!
Loukkaantumisvaara!
9.1 Puhdistus
• Pidä yleiskäyttöinen konejalusta mahdollisimman
pölyttömänä ja puhtaana. Hankaa yleiskäyttöinen
konejalusta puhtaalla liinalla puhtaaksi tai puhalla
se paineilmalla alhaisella paineella.
• Suosittelemme yleiskäyttöisen konejalustan puhdis-
tamista suoraan jokaisen käytön jälkeen.
