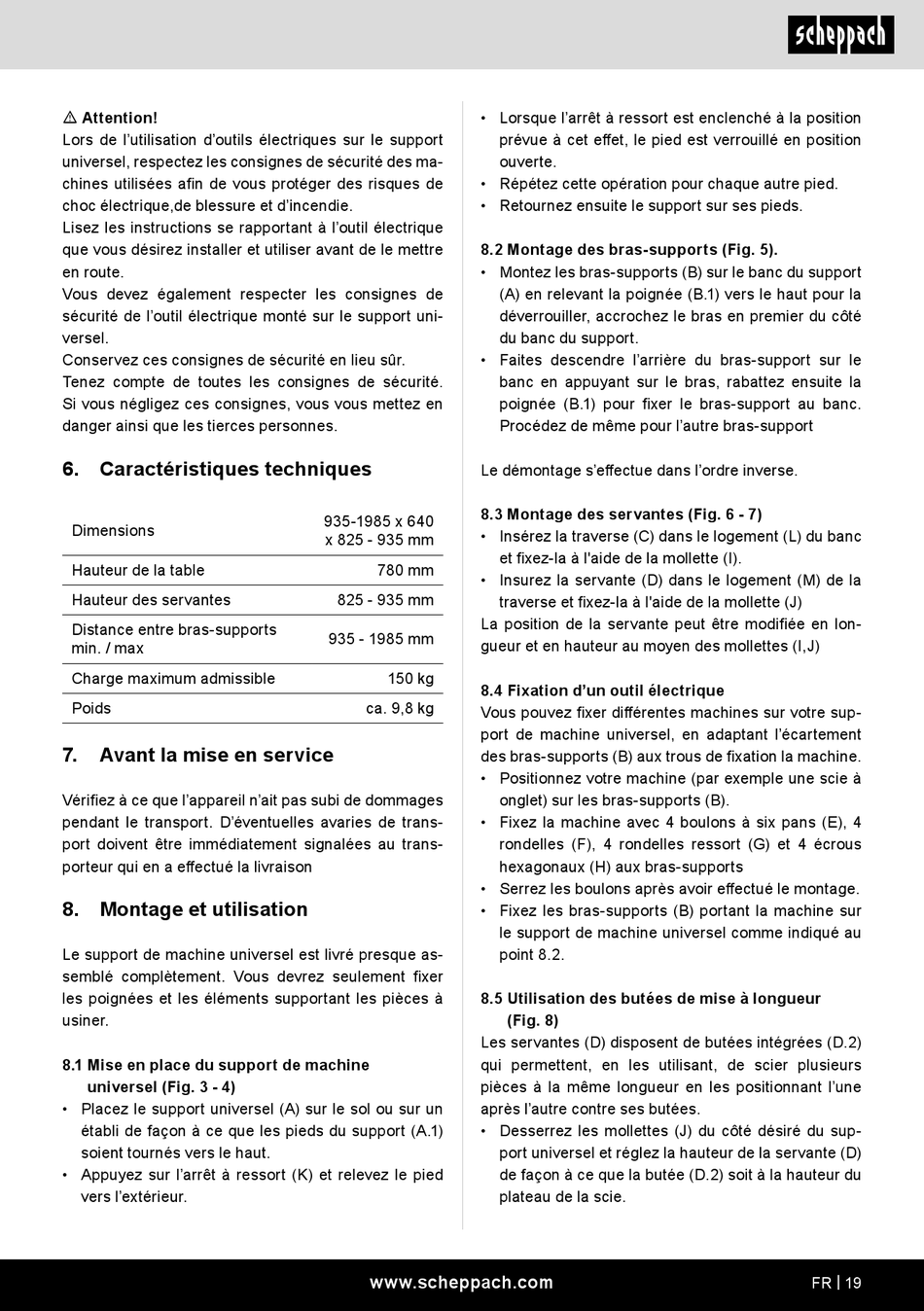

Scheppach UMF1550 Original Bedienungsanleitung Seite 19

m Attention!
Lors de l'utilisation d'outils électriques sur le support
universel, respectez les consignes de sécurité des ma-
chines utilisées afin de vous protéger des risques de
choc électrique,de blessure et d'incendie.
Lisez les instructions se rapportant à l'outil électrique
que vous désirez installer et utiliser avant de le mettre
en route.
Vous devez également respecter les consignes de
sécurité de l'outil électrique monté sur le support uni-
versel.
Conservez ces consignes de sécurité en lieu sûr.
Tenez compte de toutes les consignes de sécurité.
Si vous négligez ces consignes, vous vous mettez en
danger ainsi que les tierces personnes.
6. Caractéristiques techniques
Dimensions
Hauteur de la table
Hauteur des servantes
Distance entre bras-supports
min. / max
Charge maximum admissible
Poids
7. Avant la mise en service
Vérifiez à ce que l'appareil n'ait pas subi de dommages
pendant le transport. D'éventuelles avaries de trans-
port doivent être immédiatement signalées au trans-
porteur qui en a effectué la livraison
8. Montage et utilisation
Le support de machine universel est livré presque as-
semblé complètement. Vous devrez seulement fixer
les poignées et les éléments supportant les pièces à
usiner.
8.1 Mise en place du support de machine
universel (Fig. 3 - 4)
• Placez le support universel (A) sur le sol ou sur un
établi de façon à ce que les pieds du support (A.1)
soient tournés vers le haut.
• Appuyez sur l'arrêt à ressort (K) et relevez le pied
vers l'extérieur.
• Lorsque l'arrêt à ressort est enclenché à la position
• Répétez cette opération pour chaque autre pied.
• Retournez ensuite le support sur ses pieds.
8.2 Montage des bras-supports (Fig. 5).
• Montez les bras-supports (B) sur le banc du support
• Faites descendre l'arrière du bras-support sur le
Le démontage s'effectue dans l'ordre inverse.
8.3 Montage des servantes (Fig. 6 - 7)
935-1985 x 640
• Insérez la traverse (C) dans le logement (L) du banc
x 825 - 935 mm
780 mm
• Insurez la servante (D) dans le logement (M) de la
825 - 935 mm
La position de la servante peut être modifiée en lon-
935 - 1985 mm
gueur et en hauteur au moyen des mollettes (I,J)
150 kg
8.4 Fixation d'un outil électrique
ca. 9,8 kg
Vous pouvez fixer différentes machines sur votre sup-
port de machine universel, en adaptant l'écartement
des bras-supports (B) aux trous de fixation la machine.
• Positionnez votre machine (par exemple une scie à
• Fixez la machine avec 4 boulons à six pans (E), 4
• Serrez les boulons après avoir effectué le montage.
• Fixez les bras-supports (B) portant la machine sur
8.5 Utilisation des butées de mise à longueur
Les servantes (D) disposent de butées intégrées (D.2)
qui permettent, en les utilisant, de scier plusieurs
pièces à la même longueur en les positionnant l'une
après l'autre contre ses butées.
• Desserrez les mollettes (J) du côté désiré du sup-
www.scheppach.com
prévue à cet effet, le pied est verrouillé en position
ouverte.
(A) en relevant la poignée (B.1) vers le haut pour la
déverrouiller, accrochez le bras en premier du côté
du banc du support.
banc en appuyant sur le bras, rabattez ensuite la
poignée (B.1) pour fixer le bras-support au banc.
Procédez de même pour l'autre bras-support
et fixez-la à l'aide de la mollette (I).
traverse et fixez-la à l'aide de la mollette (J)
onglet) sur les bras-supports (B).
rondelles (F), 4 rondelles ressort (G) et 4 écrous
hexagonaux (H) aux bras-supports
le support de machine universel comme indiqué au
point 8.2.
(Fig. 8)
port universel et réglez la hauteur de la servante (D)
de façon à ce que la butée (D.2) soit à la hauteur du
plateau de la scie.
