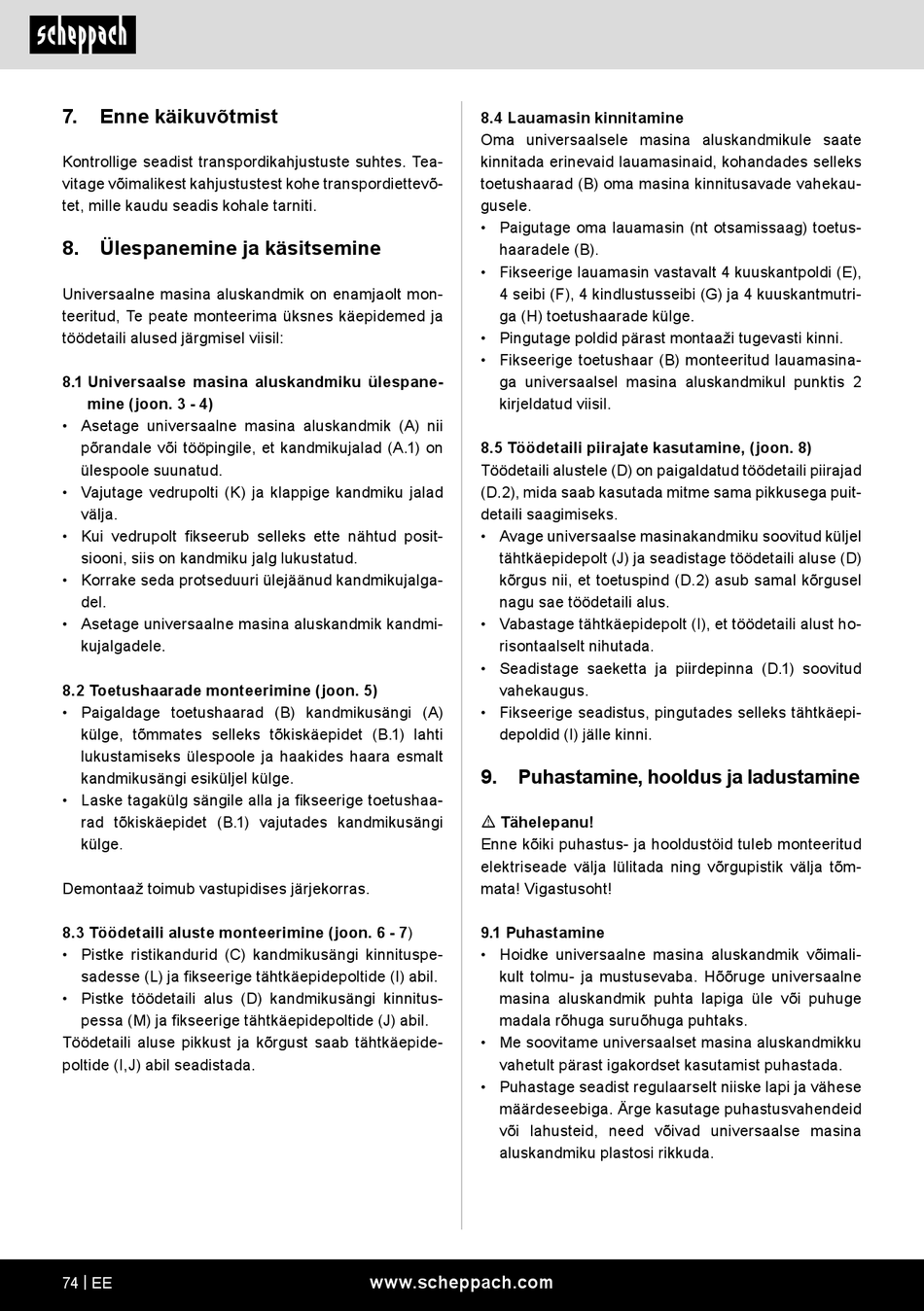

Scheppach UMF1550 Original Bedienungsanleitung Seite 74

7. Enne käikuvõtmist
Kontrollige seadist transpordikahjustuste suhtes. Tea-
vitage võimalikest kahjustustest kohe transpordiettevõ-
tet, mille kaudu seadis kohale tarniti.
8. Ülespanemine ja käsitsemine
Universaalne masina aluskandmik on enamjaolt mon-
teeritud, Te peate monteerima üksnes käepidemed ja
töödetaili alused järgmisel viisil:
8.1 Universaalse masina aluskandmiku ülespane-
mine (joon. 3 - 4)
• Asetage universaalne masina aluskandmik (A) nii
põrandale või tööpingile, et kandmikujalad (A.1) on
ülespoole suunatud.
• Vajutage vedrupolti (K) ja klappige kandmiku jalad
välja.
• Kui vedrupolt fikseerub selleks ette nähtud posit-
siooni, siis on kandmiku jalg lukustatud.
• Korrake seda protseduuri ülejäänud kandmikujalga-
del.
• Asetage universaalne masina aluskandmik kandmi-
kujalgadele.
8.2 Toetushaarade monteerimine (joon. 5)
• Paigaldage toetushaarad (B) kandmikusängi (A)
külge, tõmmates selleks tõkiskäepidet (B.1) lahti
lukustamiseks ülespoole ja haakides haara esmalt
kandmikusängi esiküljel külge.
• Laske tagakülg sängile alla ja fikseerige toetushaa-
rad tõkiskäepidet (B.1) vajutades kandmikusängi
külge.
Demontaaž toimub vastupidises järjekorras.
8.3 Töödetaili aluste monteerimine (joon. 6 - 7)
• Pistke ristikandurid (C) kandmikusängi kinnituspe-
sadesse (L) ja fikseerige tähtkäepidepoltide (I) abil.
• Pistke töödetaili alus (D) kandmikusängi kinnitus-
pessa (M) ja fikseerige tähtkäepidepoltide (J) abil.
Töödetaili aluse pikkust ja kõrgust saab tähtkäepide-
poltide (I,J) abil seadistada.
74 | EE
8.4 Lauamasin kinnitamine
Oma universaalsele masina aluskandmikule saate
kinnitada erinevaid lauamasinaid, kohandades selleks
toetushaarad (B) oma masina kinnitusavade vahekau-
gusele.
• Paigutage oma lauamasin (nt otsamissaag) toetus-
haaradele (B).
• Fikseerige lauamasin vastavalt 4 kuuskantpoldi (E),
4 seibi (F), 4 kindlustusseibi (G) ja 4 kuuskantmutri-
ga (H) toetushaarade külge.
• Pingutage poldid pärast montaaži tugevasti kinni.
• Fikseerige toetushaar (B) monteeritud lauamasina-
ga universaalsel masina aluskandmikul punktis 2
kirjeldatud viisil.
8.5 Töödetaili piirajate kasutamine, (joon. 8)
Töödetaili alustele (D) on paigaldatud töödetaili piirajad
(D.2), mida saab kasutada mitme sama pikkusega puit-
detaili saagimiseks.
• Avage universaalse masinakandmiku soovitud küljel
tähtkäepidepolt (J) ja seadistage töödetaili aluse (D)
kõrgus nii, et toetuspind (D.2) asub samal kõrgusel
nagu sae töödetaili alus.
• Vabastage tähtkäepidepolt (I), et töödetaili alust ho-
risontaalselt nihutada.
• Seadistage saeketta ja piirdepinna (D.1) soovitud
vahekaugus.
• Fikseerige seadistus, pingutades selleks tähtkäepi-
depoldid (I) jälle kinni.
9. Puhastamine, hooldus ja ladustamine
m Tähelepanu!
Enne kõiki puhastus- ja hooldustöid tuleb monteeritud
elektriseade välja lülitada ning võrgupistik välja tõm-
mata! Vigastusoht!
9.1 Puhastamine
• Hoidke universaalne masina aluskandmik võimali-
kult tolmu- ja mustusevaba. Hõõruge universaalne
masina aluskandmik puhta lapiga üle või puhuge
madala rõhuga suruõhuga puhtaks.
• Me soovitame universaalset masina aluskandmikku
vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadist regulaarselt niiske lapi ja vähese
määrdeseebiga. Ärge kasutage puhastusvahendeid
või lahusteid, need võivad universaalse masina
aluskandmiku plastosi rikkuda.
