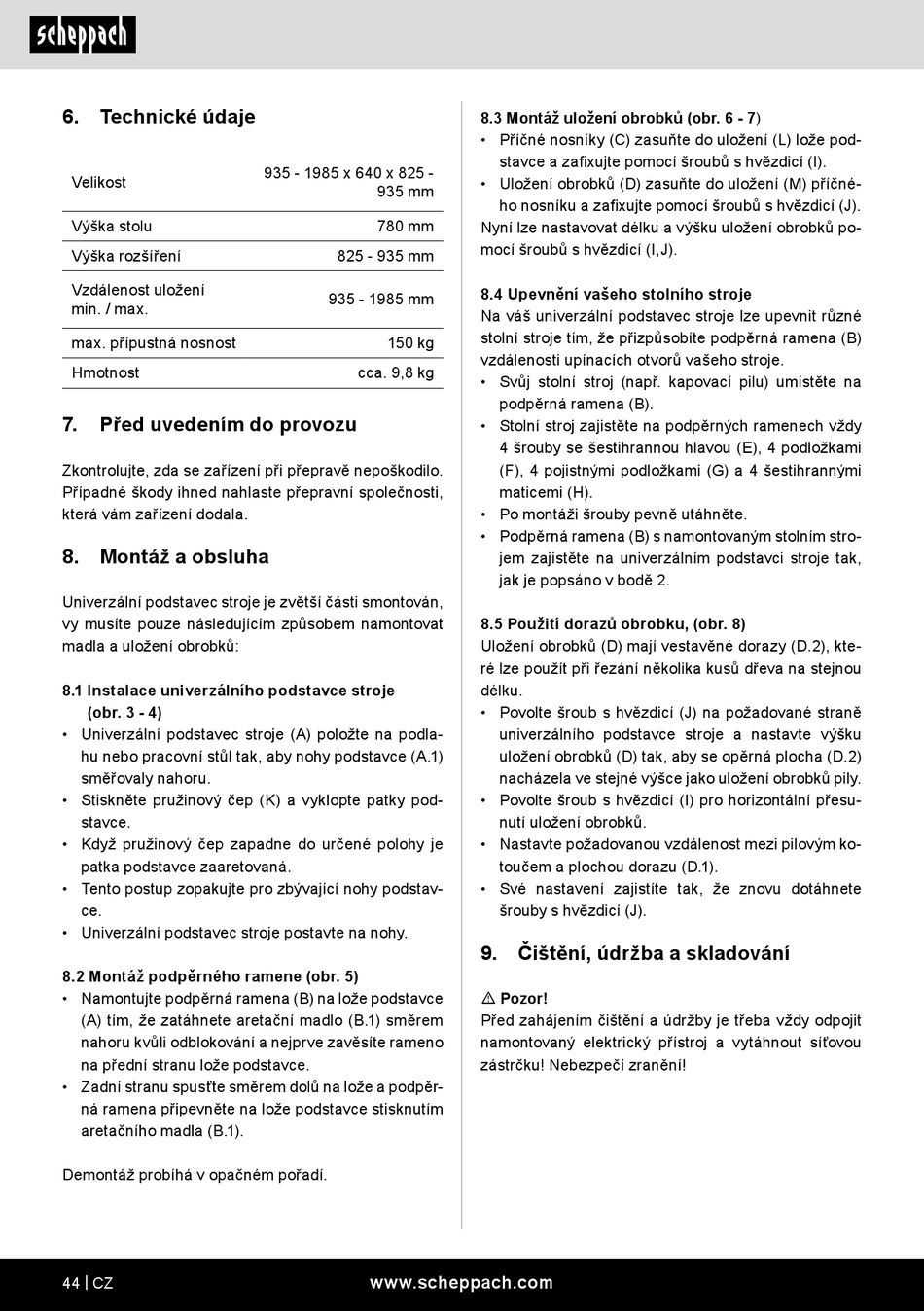

Scheppach UMF1550 Original Bedienungsanleitung Seite 44

6. Technické údaje
Velikost
Výška stolu
Výška rozšíření
Vzdálenost uložení
min. / max.
max. přípustná nosnost
Hmotnost
7. Před uvedením do provozu
Zkontrolujte, zda se zařízení při přepravě nepoškodilo.
Případné škody ihned nahlaste přepravní společnosti,
která vám zařízení dodala.
8. Montáž a obsluha
Univerzální podstavec stroje je zvětší části smontován,
vy musíte pouze následujícím způsobem namontovat
madla a uložení obrobků:
8.1 Instalace univerzálního podstavce stroje
(obr. 3 - 4)
• Univerzální podstavec stroje (A) položte na podla-
hu nebo pracovní stůl tak, aby nohy podstavce (A.1)
směřovaly nahoru.
• Stiskněte pružinový čep (K) a vyklopte patky pod-
stavce.
• Když pružinový čep zapadne do určené polohy je
patka podstavce zaaretovaná.
• Tento postup zopakujte pro zbývající nohy podstav-
ce.
• Univerzální podstavec stroje postavte na nohy.
8.2 Montáž podpěrného ramene (obr. 5)
• Namontujte podpěrná ramena (B) na lože podstavce
(A) tím, že zatáhnete aretační madlo (B.1) směrem
nahoru kvůli odblokování a nejprve zavěsíte rameno
na přední stranu lože podstavce.
• Zadní stranu spusťte směrem dolů na lože a podpěr-
ná ramena připevněte na lože podstavce stisknutím
aretačního madla (B.1).
Demontáž probíhá v opačném pořadí.
44 | CZ
935 - 1985 x 640 x 825 -
935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
cca. 9,8 kg
www.scheppach.com
8.3 Montáž uložení obrobků (obr. 6 - 7)
• Příčné nosníky (C) zasuňte do uložení (L) lože pod-
stavce a zafixujte pomocí šroubů s hvězdicí (I).
• Uložení obrobků (D) zasuňte do uložení (M) příčné-
ho nosníku a zafixujte pomocí šroubů s hvězdicí (J).
Nyní lze nastavovat délku a výšku uložení obrobků po-
mocí šroubů s hvězdicí (I,J).
8.4 Upevnění vašeho stolního stroje
Na váš univerzální podstavec stroje lze upevnit různé
stolní stroje tím, že přizpůsobíte podpěrná ramena (B)
vzdálenosti upínacích otvorů vašeho stroje.
• Svůj stolní stroj (např. kapovací pilu) umístěte na
podpěrná ramena (B).
• Stolní stroj zajistěte na podpěrných ramenech vždy
4 šrouby se šestihrannou hlavou (E), 4 podložkami
(F), 4 pojistnými podložkami (G) a 4 šestihrannými
maticemi (H).
• Po montáži šrouby pevně utáhněte.
• Podpěrná ramena (B) s namontovaným stolním stro-
jem zajistěte na univerzálním podstavci stroje tak,
jak je popsáno v bodě 2.
8.5 Použití dorazů obrobku, (obr. 8)
Uložení obrobků (D) mají vestavěné dorazy (D.2), kte-
ré lze použít při řezání několika kusů dřeva na stejnou
délku.
• Povolte šroub s hvězdicí (J) na požadované straně
univerzálního podstavce stroje a nastavte výšku
uložení obrobků (D) tak, aby se opěrná plocha (D.2)
nacházela ve stejné výšce jako uložení obrobků pily.
• Povolte šroub s hvězdicí (I) pro horizontální přesu-
nutí uložení obrobků.
• Nastavte požadovanou vzdálenost mezi pilovým ko-
toučem a plochou dorazu (D.1).
• Své nastavení zajistíte tak, že znovu dotáhnete
šrouby s hvězdicí (J).
9. Čištění, údržba a skladování
m Pozor!
Před zahájením čištění a údržby je třeba vždy odpojit
namontovaný elektrický přístroj a vytáhnout síťovou
zástrčku! Nebezpečí zranění!
