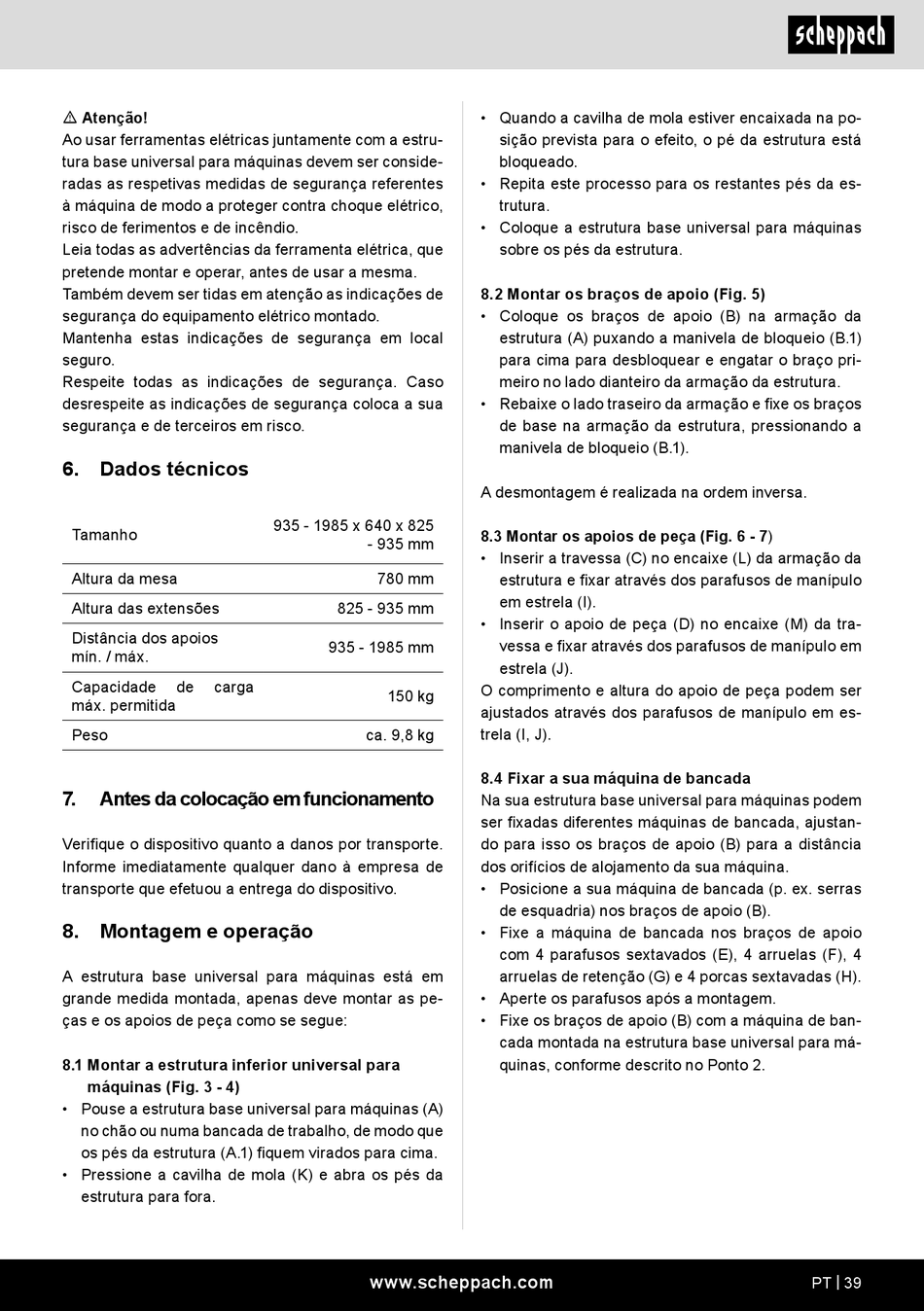

m Atenção!
Ao usar ferramentas elétricas juntamente com a estru-
tura base universal para máquinas devem ser conside-
radas as respetivas medidas de segurança referentes
à máquina de modo a proteger contra choque elétrico,
risco de ferimentos e de incêndio.
Leia todas as advertências da ferramenta elétrica, que
pretende montar e operar, antes de usar a mesma.
Também devem ser tidas em atenção as indicações de
segurança do equipamento elétrico montado.
Mantenha estas indicações de segurança em local
seguro.
Respeite todas as indicações de segurança. Caso
desrespeite as indicações de segurança coloca a sua
segurança e de terceiros em risco.
6. Dados técnicos
Tamanho
Altura da mesa
Altura das extensões
Distância dos apoios
mín. / máx.
Capacidade de carga
máx. permitida
Peso
7. Antes da colocação em funcionamento
Verifique o dispositivo quanto a danos por transporte.
Informe imediatamente qualquer dano à empresa de
transporte que efetuou a entrega do dispositivo.
8. Montagem e operação
A estrutura base universal para máquinas está em
grande medida montada, apenas deve montar as pe-
ças e os apoios de peça como se segue:
8.1 Montar a estrutura inferior universal para
máquinas (Fig. 3 - 4)
• Pouse a estrutura base universal para máquinas (A)
no chão ou numa bancada de trabalho, de modo que
os pés da estrutura (A.1) fiquem virados para cima.
• Pressione a cavilha de mola (K) e abra os pés da
estrutura para fora.
935 - 1985 x 640 x 825
- 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
ca. 9,8 kg
