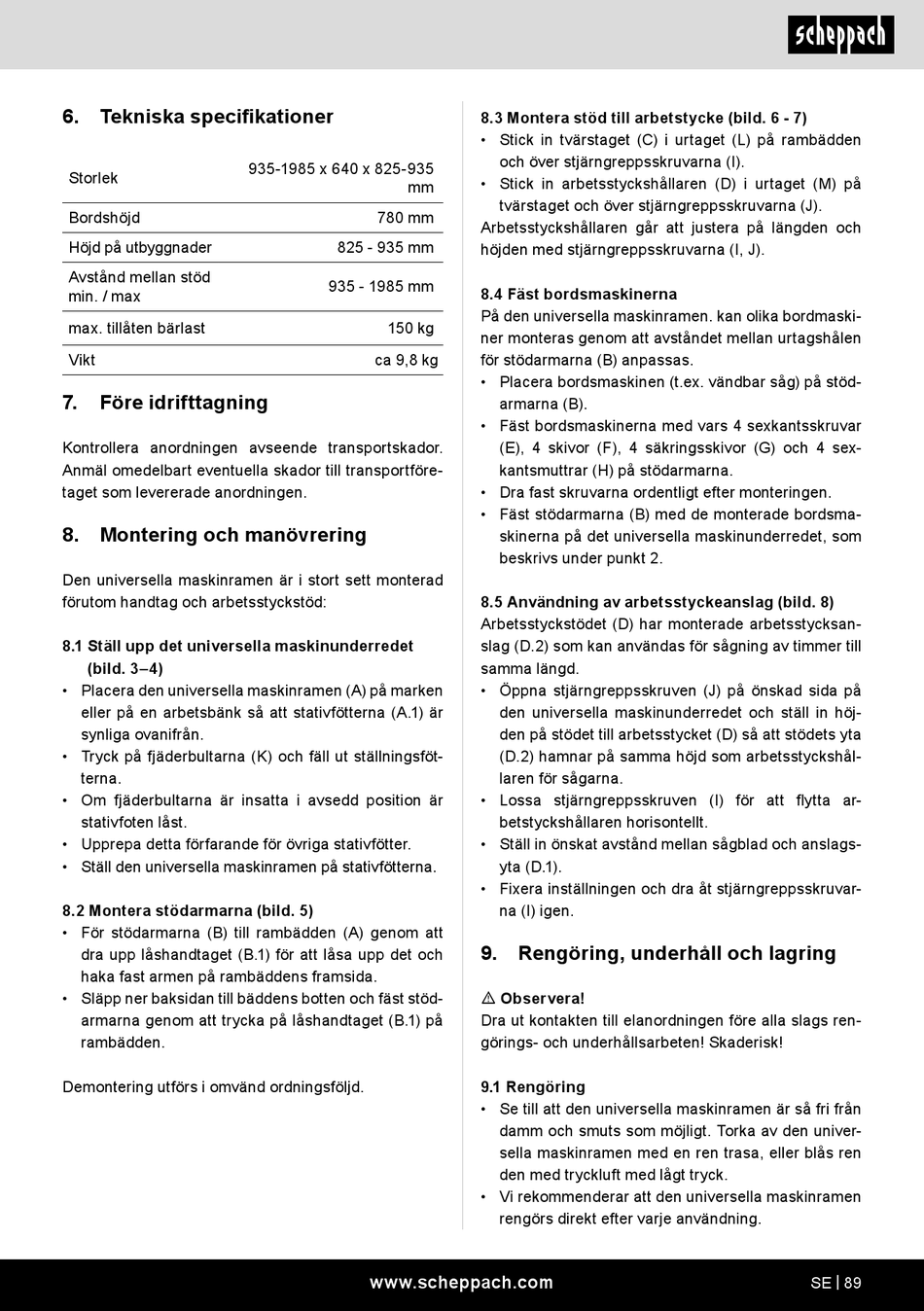

Scheppach UMF1550 Original Bedienungsanleitung Seite 89

6. Tekniska specifikationer
Storlek
Bordshöjd
Höjd på utbyggnader
Avstånd mellan stöd
min. / max
max. tillåten bärlast
Vikt
7. Före idrifttagning
Kontrollera anordningen avseende transportskador.
Anmäl omedelbart eventuella skador till transportföre-
taget som levererade anordningen.
8. Montering och manövrering
Den universella maskinramen är i stort sett monterad
förutom handtag och arbetsstyckstöd:
8.1 Ställ upp det universella maskinunderredet
(bild. 3–4)
• Placera den universella maskinramen (A) på marken
eller på en arbetsbänk så att stativfötterna (A.1) är
synliga ovanifrån.
• Tryck på fjäderbultarna (K) och fäll ut ställningsföt-
terna.
• Om fjäderbultarna är insatta i avsedd position är
stativfoten låst.
• Upprepa detta förfarande för övriga stativfötter.
• Ställ den universella maskinramen på stativfötterna.
8.2 Montera stödarmarna (bild. 5)
• För stödarmarna (B) till rambädden (A) genom att
dra upp låshandtaget (B.1) för att låsa upp det och
haka fast armen på rambäddens framsida.
• Släpp ner baksidan till bäddens botten och fäst stöd-
armarna genom att trycka på låshandtaget (B.1) på
rambädden.
Demontering utförs i omvänd ordningsföljd.
935-1985 x 640 x 825-935
mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
ca 9,8 kg
www.scheppach.com
8.3 Montera stöd till arbetstycke (bild. 6 - 7)
• Stick in tvärstaget (C) i urtaget (L) på rambädden
och över stjärngreppsskruvarna (I).
• Stick in arbetsstyckshållaren (D) i urtaget (M) på
tvärstaget och över stjärngreppsskruvarna (J).
Arbetsstyckshållaren går att justera på längden och
höjden med stjärngreppsskruvarna (I, J).
8.4 Fäst bordsmaskinerna
På den universella maskinramen. kan olika bordmaski-
ner monteras genom att avståndet mellan urtagshålen
för stödarmarna (B) anpassas.
• Placera bordsmaskinen (t.ex. vändbar såg) på stöd-
armarna (B).
• Fäst bordsmaskinerna med vars 4 sexkantsskruvar
(E), 4 skivor (F), 4 säkringsskivor (G) och 4 sex-
kantsmuttrar (H) på stödarmarna.
• Dra fast skruvarna ordentligt efter monteringen.
• Fäst stödarmarna (B) med de monterade bordsma-
skinerna på det universella maskinunderredet, som
beskrivs under punkt 2.
8.5 Användning av arbetsstyckeanslag (bild. 8)
Arbetsstyckstödet (D) har monterade arbetsstycksan-
slag (D.2) som kan användas för sågning av timmer till
samma längd.
• Öppna stjärngreppsskruven (J) på önskad sida på
den universella maskinunderredet och ställ in höj-
den på stödet till arbetsstycket (D) så att stödets yta
(D.2) hamnar på samma höjd som arbetsstyckshål-
laren för sågarna.
• Lossa stjärngreppsskruven (I) för att flytta ar-
betstyckshållaren horisontellt.
• Ställ in önskat avstånd mellan sågblad och anslags-
yta (D.1).
• Fixera inställningen och dra åt stjärngreppsskruvar-
na (I) igen.
9. Rengöring, underhåll och lagring
m Observera!
Dra ut kontakten till elanordningen före alla slags ren-
görings- och underhållsarbeten! Skaderisk!
9.1 Rengöring
• Se till att den universella maskinramen är så fri från
damm och smuts som möjligt. Torka av den univer-
sella maskinramen med en ren trasa, eller blås ren
den med tryckluft med lågt tryck.
• Vi rekommenderar att den universella maskinramen
rengörs direkt efter varje användning.
SE | 89
