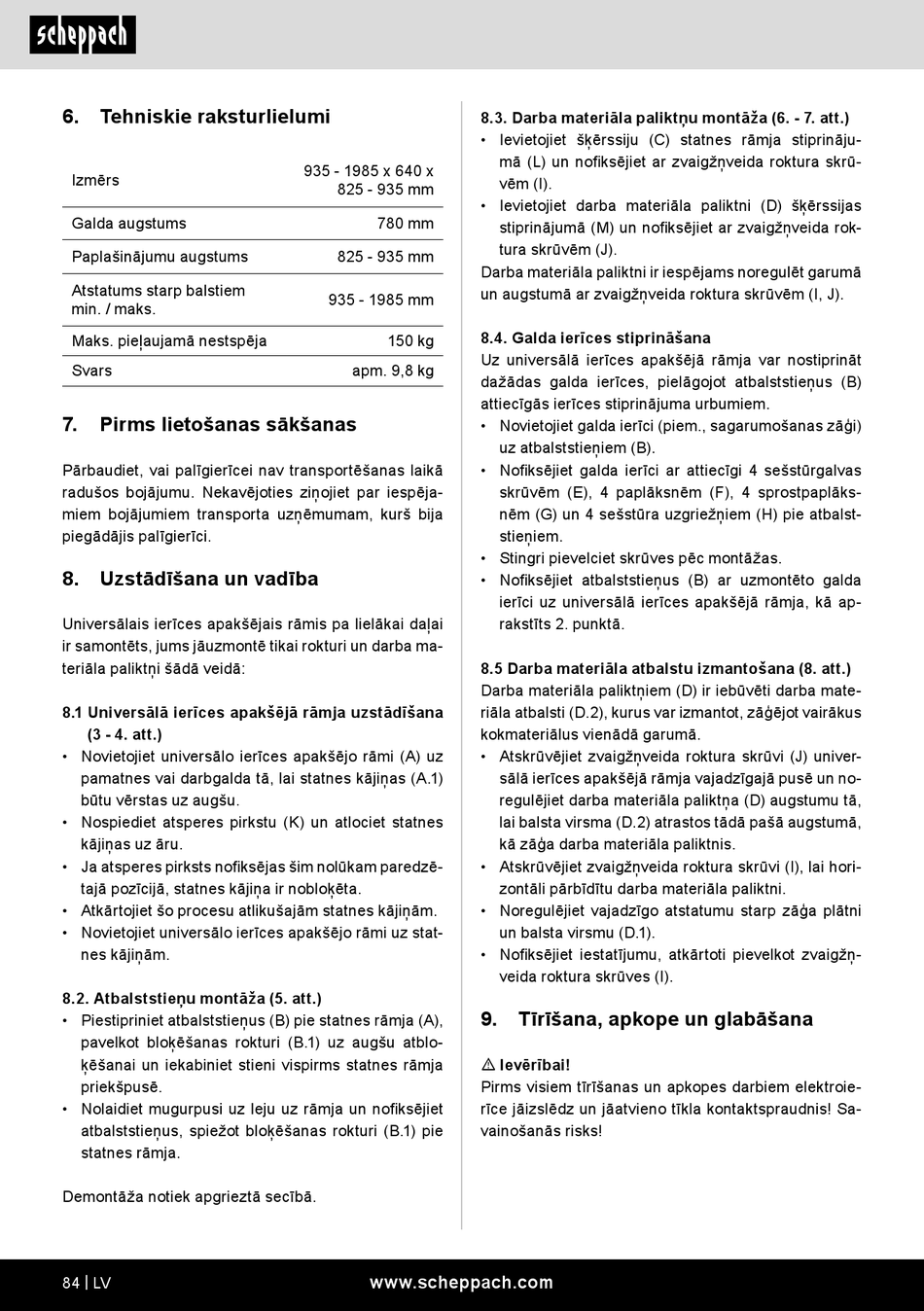

Scheppach UMF1550 Original Bedienungsanleitung Seite 84

6. Tehniskie raksturlielumi
Izmērs
Galda augstums
Paplašinājumu augstums
Atstatums starp balstiem
min. / maks.
Maks. pieļaujamā nestspēja
Svars
7. Pirms lietošanas sākšanas
Pārbaudiet, vai palīgierīcei nav transportēšanas laikā
radušos bojājumu. Nekavējoties ziņojiet par iespēja-
miem bojājumiem transporta uzņēmumam, kurš bija
piegādājis palīgierīci.
8. Uzstādīšana un vadība
Universālais ierīces apakšējais rāmis pa lielākai daļai
ir samontēts, jums jāuzmontē tikai rokturi un darba ma-
teriāla paliktņi šādā veidā:
8.1 Universālā ierīces apakšējā rāmja uzstādīšana
(3 - 4. att.)
• Novietojiet universālo ierīces apakšējo rāmi (A) uz
pamatnes vai darbgalda tā, lai statnes kājiņas (A.1)
būtu vērstas uz augšu.
• Nospiediet atsperes pirkstu (K) un atlociet statnes
kājiņas uz āru.
• Ja atsperes pirksts nofiksējas šim nolūkam paredzē-
tajā pozīcijā, statnes kājiņa ir nobloķēta.
• Atkārtojiet šo procesu atlikušajām statnes kājiņām.
• Novietojiet universālo ierīces apakšējo rāmi uz stat-
nes kājiņām.
8.2. Atbalststieņu montāža (5. att.)
• Piestipriniet atbalststieņus (B) pie statnes rāmja (A),
pavelkot bloķēšanas rokturi (B.1) uz augšu atblo-
ķēšanai un iekabiniet stieni vispirms statnes rāmja
priekšpusē.
• Nolaidiet mugurpusi uz leju uz rāmja un nofiksējiet
atbalststieņus, spiežot bloķēšanas rokturi (B.1) pie
statnes rāmja.
Demontāža notiek apgrieztā secībā.
84 | LV
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
apm. 9,8 kg
www.scheppach.com
8.3. Darba materiāla paliktņu montāža (6. - 7. att.)
• Ievietojiet šķērssiju (C) statnes rāmja stiprināju-
mā (L) un nofiksējiet ar zvaigžņveida roktura skrū-
vēm (I).
• Ievietojiet darba materiāla paliktni (D) šķērssijas
stiprinājumā (M) un nofiksējiet ar zvaigžņveida rok-
tura skrūvēm (J).
Darba materiāla paliktni ir iespējams noregulēt garumā
un augstumā ar zvaigžņveida roktura skrūvēm (I, J).
8.4. Galda ierīces stiprināšana
Uz universālā ierīces apakšējā rāmja var nostiprināt
dažādas galda ierīces, pielāgojot atbalststieņus (B)
attiecīgās ierīces stiprinājuma urbumiem.
• Novietojiet galda ierīci (piem., sagarumošanas zāģi)
uz atbalststieņiem (B).
• Nofiksējiet galda ierīci ar attiecīgi 4 sešstūrgalvas
skrūvēm (E), 4 paplāksnēm (F), 4 sprostpaplāks-
nēm (G) un 4 sešstūra uzgriežņiem (H) pie atbalst-
stieņiem.
• Stingri pievelciet skrūves pēc montāžas.
• Nofiksējiet atbalststieņus (B) ar uzmontēto galda
ierīci uz universālā ierīces apakšējā rāmja, kā ap-
rakstīts 2. punktā.
8.5 Darba materiāla atbalstu izmantošana (8. att.)
Darba materiāla paliktņiem (D) ir iebūvēti darba mate-
riāla atbalsti (D.2), kurus var izmantot, zāģējot vairākus
kokmateriālus vienādā garumā.
• Atskrūvējiet zvaigžņveida roktura skrūvi (J) univer-
sālā ierīces apakšējā rāmja vajadzīgajā pusē un no-
regulējiet darba materiāla paliktņa (D) augstumu tā,
lai balsta virsma (D.2) atrastos tādā pašā augstumā,
kā zāģa darba materiāla paliktnis.
• Atskrūvējiet zvaigžņveida roktura skrūvi (I), lai hori-
zontāli pārbīdītu darba materiāla paliktni.
• Noregulējiet vajadzīgo atstatumu starp zāģa plātni
un balsta virsmu (D.1).
• Nofiksējiet iestatījumu, atkārtoti pievelkot zvaigžņ-
veida roktura skrūves (I).
9. Tīrīšana, apkope un glabāšana
m Ievērībai!
Pirms visiem tīrīšanas un apkopes darbiem elektroie-
rīce jāizslēdz un jāatvieno tīkla kontaktspraudnis! Sa-
vainošanās risks!
