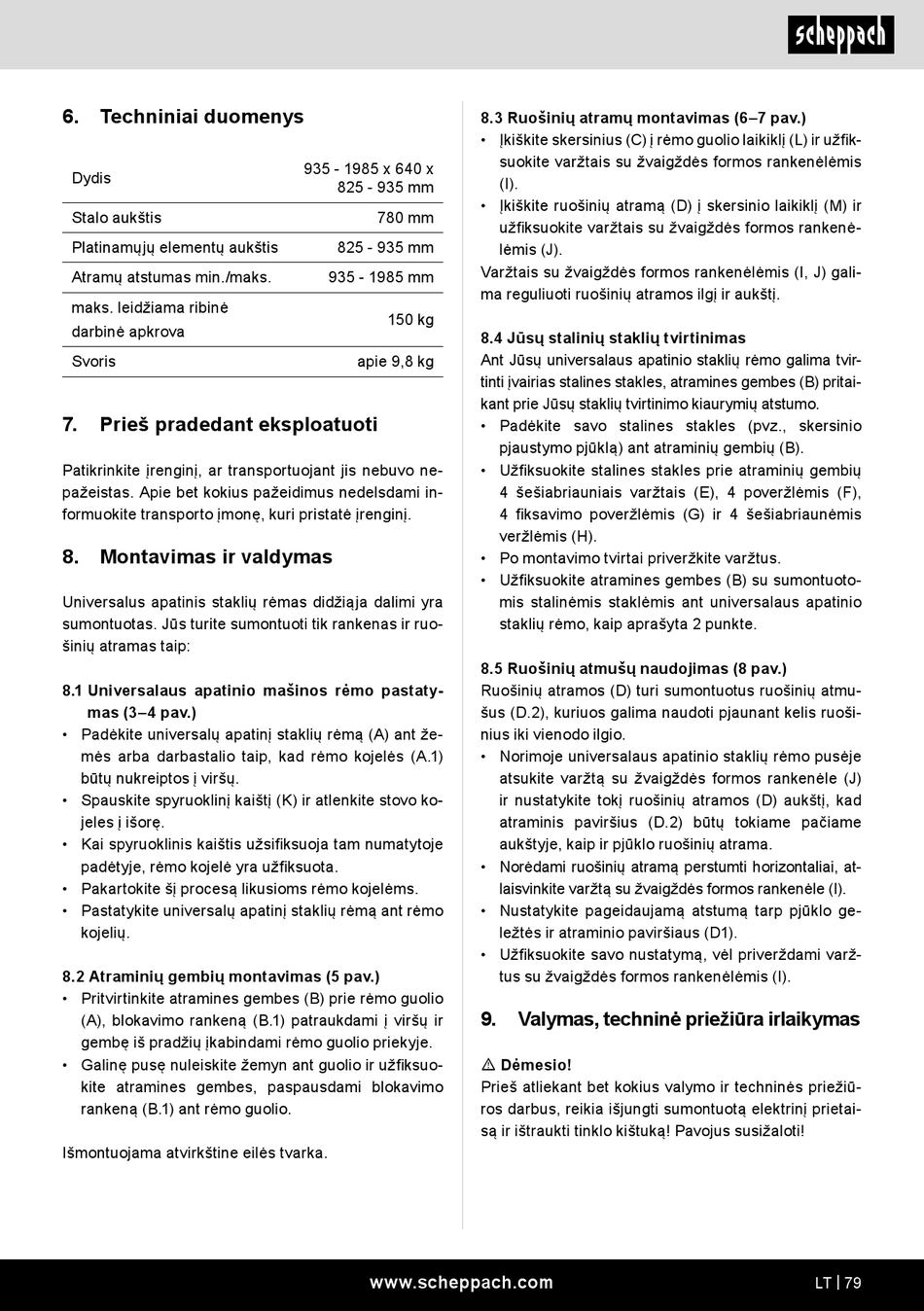

6. Techniniai duomenys
Dydis
Stalo aukštis
Platinamųjų elementų aukštis
Atramų atstumas min./maks.
maks. leidžiama ribinė
darbinė apkrova
Svoris
7. Prieš pradedant eksploatuoti
Patikrinkite įrenginį, ar transportuojant jis nebuvo ne-
pažeistas. Apie bet kokius pažeidimus nedelsdami in-
formuokite transporto įmonę, kuri pristatė įrenginį.
8. Montavimas ir valdymas
Universalus apatinis staklių rėmas didžiąja dalimi yra
sumontuotas. Jūs turite sumontuoti tik rankenas ir ruo-
šinių atramas taip:
8.1 Universalaus apatinio mašinos rėmo pastaty-
mas (3–4 pav.)
• Padėkite universalų apatinį staklių rėmą (A) ant že-
mės arba darbastalio taip, kad rėmo kojelės (A.1)
būtų nukreiptos į viršų.
• Spauskite spyruoklinį kaištį (K) ir atlenkite stovo ko-
jeles į išorę.
• Kai spyruoklinis kaištis užsifiksuoja tam numatytoje
padėtyje, rėmo kojelė yra užfiksuota.
• Pakartokite šį procesą likusioms rėmo kojelėms.
• Pastatykite universalų apatinį staklių rėmą ant rėmo
kojelių.
8.2 Atraminių gembių montavimas (5 pav.)
• Pritvirtinkite atramines gembes (B) prie rėmo guolio
(A), blokavimo rankeną (B.1) patraukdami į viršų ir
gembę iš pradžių įkabindami rėmo guolio priekyje.
• Galinę pusę nuleiskite žemyn ant guolio ir užfiksuo-
kite atramines gembes, paspausdami blokavimo
rankeną (B.1) ant rėmo guolio.
Išmontuojama atvirkštine eilės tvarka.
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
apie 9,8 kg
www.scheppach.com
8.3 Ruošinių atramų montavimas (6–7 pav.)
• Įkiškite skersinius (C) į rėmo guolio laikiklį (L) ir užfik-
suokite varžtais su žvaigždės formos rankenėlėmis
(I).
• Įkiškite ruošinių atramą (D) į skersinio laikiklį (M) ir
užfiksuokite varžtais su žvaigždės formos rankenė-
lėmis (J).
Varžtais su žvaigždės formos rankenėlėmis (I, J) gali-
ma reguliuoti ruošinių atramos ilgį ir aukštį.
8.4 Jūsų stalinių staklių tvirtinimas
Ant Jūsų universalaus apatinio staklių rėmo galima tvir-
tinti įvairias stalines stakles, atramines gembes (B) pritai-
kant prie Jūsų staklių tvirtinimo kiaurymių atstumo.
• Padėkite savo stalines stakles (pvz., skersinio
pjaustymo pjūklą) ant atraminių gembių (B).
• Užfiksuokite stalines stakles prie atraminių gembių
4 šešiabriauniais varžtais (E), 4 poveržlėmis (F),
4 fiksavimo poveržlėmis (G) ir 4 šešiabriaunėmis
veržlėmis (H).
• Po montavimo tvirtai priveržkite varžtus.
• Užfiksuokite atramines gembes (B) su sumontuoto-
mis stalinėmis staklėmis ant universalaus apatinio
staklių rėmo, kaip aprašyta 2 punkte.
8.5 Ruošinių atmušų naudojimas (8 pav.)
Ruošinių atramos (D) turi sumontuotus ruošinių atmu-
šus (D.2), kuriuos galima naudoti pjaunant kelis ruoši-
nius iki vienodo ilgio.
• Norimoje universalaus apatinio staklių rėmo pusėje
atsukite varžtą su žvaigždės formos rankenėle (J)
ir nustatykite tokį ruošinių atramos (D) aukštį, kad
atraminis paviršius (D.2) būtų tokiame pačiame
aukštyje, kaip ir pjūklo ruošinių atrama.
• Norėdami ruošinių atramą perstumti horizontaliai, at-
laisvinkite varžtą su žvaigždės formos rankenėle (I).
• Nustatykite pageidaujamą atstumą tarp pjūklo ge-
ležtės ir atraminio paviršiaus (D1).
• Užfiksuokite savo nustatymą, vėl priverždami varž-
tus su žvaigždės formos rankenėlėmis (I).
9. Valymas, techninė priežiūra irlaikymas
m Dėmesio!
Prieš atliekant bet kokius valymo ir techninės priežiū-
ros darbus, reikia išjungti sumontuotą elektrinį prietai-
są ir ištraukti tinklo kištuką! Pavojus susižaloti!
