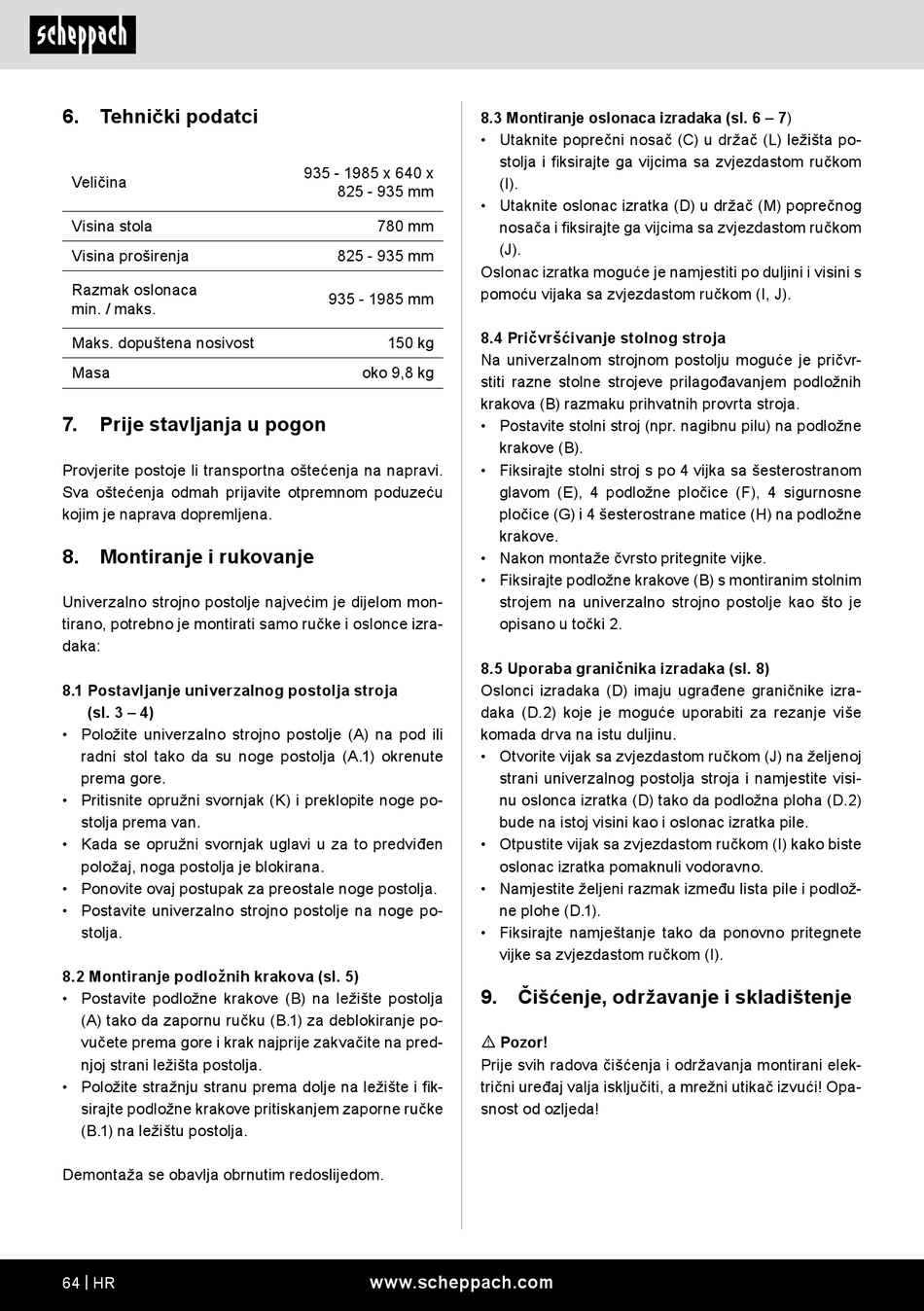

6. Tehnički podatci
Veličina
Visina stola
Visina proširenja
Razmak oslonaca
min. / maks.
Maks. dopuštena nosivost
Masa
7. Prije stavljanja u pogon
Provjerite postoje li transportna oštećenja na napravi.
Sva oštećenja odmah prijavite otpremnom poduzeću
kojim je naprava dopremljena.
8. Montiranje i rukovanje
Univerzalno strojno postolje najvećim je dijelom mon-
tirano, potrebno je montirati samo ručke i oslonce izra-
daka:
8.1 Postavljanje univerzalnog postolja stroja
(sl. 3 – 4)
• Položite univerzalno strojno postolje (A) na pod ili
radni stol tako da su noge postolja (A.1) okrenute
prema gore.
• Pritisnite opružni svornjak (K) i preklopite noge po-
stolja prema van.
• Kada se opružni svornjak uglavi u za to predviđen
položaj, noga postolja je blokirana.
• Ponovite ovaj postupak za preostale noge postolja.
• Postavite univerzalno strojno postolje na noge po-
stolja.
8.2 Montiranje podložnih krakova (sl. 5)
• Postavite podložne krakove (B) na ležište postolja
(A) tako da zapornu ručku (B.1) za deblokiranje po-
vučete prema gore i krak najprije zakvačite na pred-
njoj strani ležišta postolja.
• Položite stražnju stranu prema dolje na ležište i fik-
sirajte podložne krakove pritiskanjem zaporne ručke
(B.1) na ležištu postolja.
Demontaža se obavlja obrnutim redoslijedom.
64 | HR
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
oko 9,8 kg
www.scheppach.com
8.3 Montiranje oslonaca izradaka (sl. 6 – 7)
• Utaknite poprečni nosač (C) u držač (L) ležišta po-
stolja i fiksirajte ga vijcima sa zvjezdastom ručkom
(I).
• Utaknite oslonac izratka (D) u držač (M) poprečnog
nosača i fiksirajte ga vijcima sa zvjezdastom ručkom
(J).
Oslonac izratka moguće je namjestiti po duljini i visini s
pomoću vijaka sa zvjezdastom ručkom (I, J).
8.4 Pričvršćivanje stolnog stroja
Na univerzalnom strojnom postolju moguće je pričvr-
stiti razne stolne strojeve prilagođavanjem podložnih
krakova (B) razmaku prihvatnih provrta stroja.
• Postavite stolni stroj (npr. nagibnu pilu) na podložne
krakove (B).
• Fiksirajte stolni stroj s po 4 vijka sa šesterostranom
glavom (E), 4 podložne pločice (F), 4 sigurnosne
pločice (G) i 4 šesterostrane matice (H) na podložne
krakove.
• Nakon montaže čvrsto pritegnite vijke.
• Fiksirajte podložne krakove (B) s montiranim stolnim
strojem na univerzalno strojno postolje kao što je
opisano u točki 2.
8.5 Uporaba graničnika izradaka (sl. 8)
Oslonci izradaka (D) imaju ugrađene graničnike izra-
daka (D.2) koje je moguće uporabiti za rezanje više
komada drva na istu duljinu.
• Otvorite vijak sa zvjezdastom ručkom (J) na željenoj
strani univerzalnog postolja stroja i namjestite visi-
nu oslonca izratka (D) tako da podložna ploha (D.2)
bude na istoj visini kao i oslonac izratka pile.
• Otpustite vijak sa zvjezdastom ručkom (I) kako biste
oslonac izratka pomaknuli vodoravno.
• Namjestite željeni razmak između lista pile i podlož-
ne plohe (D.1).
• Fiksirajte namještanje tako da ponovno pritegnete
vijke sa zvjezdastom ručkom (I).
9. Čišćenje, održavanje i skladištenje
m Pozor!
Prije svih radova čišćenja i održavanja montirani elek-
trični uređaj valja isključiti, a mrežni utikač izvući! Opa-
snost od ozljeda!
