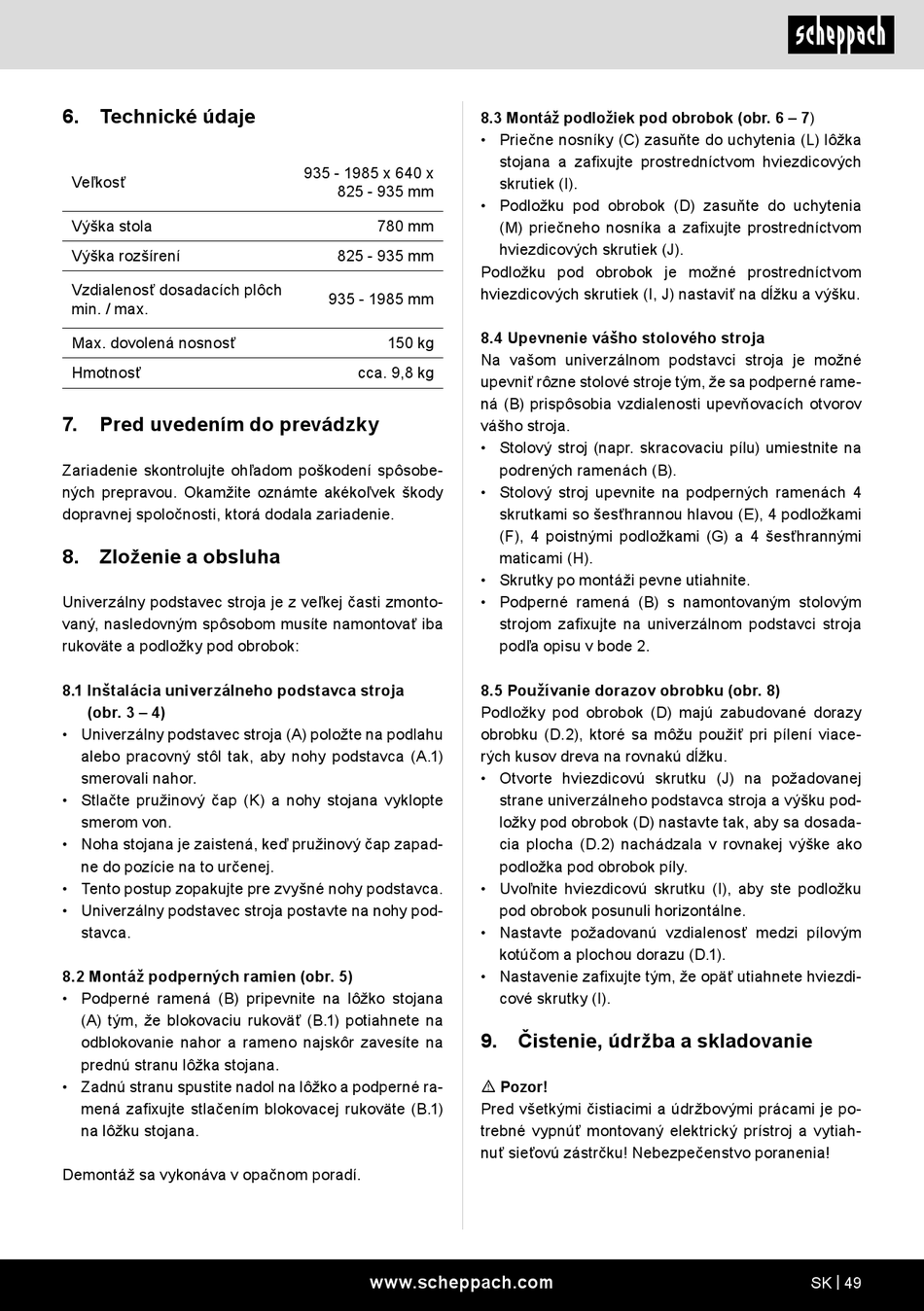

6. Technické údaje
Veľkosť
Výška stola
Výška rozšírení
Vzdialenosť dosadacích plôch
min. / max.
Max. dovolená nosnosť
Hmotnosť
7. Pred uvedením do prevádzky
Zariadenie skontrolujte ohľadom poškodení spôsobe-
ných prepravou. Okamžite oznámte akékoľvek škody
dopravnej spoločnosti, ktorá dodala zariadenie.
8. Zloženie a obsluha
Univerzálny podstavec stroja je z veľkej časti zmonto-
vaný, nasledovným spôsobom musíte namontovať iba
rukoväte a podložky pod obrobok:
8.1 Inštalácia univerzálneho podstavca stroja
(obr. 3 – 4)
• Univerzálny podstavec stroja (A) položte na podlahu
alebo pracovný stôl tak, aby nohy podstavca (A.1)
smerovali nahor.
• Stlačte pružinový čap (K) a nohy stojana vyklopte
smerom von.
• Noha stojana je zaistená, keď pružinový čap zapad-
ne do pozície na to určenej.
• Tento postup zopakujte pre zvyšné nohy podstavca.
• Univerzálny podstavec stroja postavte na nohy pod-
stavca.
8.2 Montáž podperných ramien (obr. 5)
• Podperné ramená (B) pripevnite na lôžko stojana
(A) tým, že blokovaciu rukoväť (B.1) potiahnete na
odblokovanie nahor a rameno najskôr zavesíte na
prednú stranu lôžka stojana.
• Zadnú stranu spustite nadol na lôžko a podperné ra-
mená zafixujte stlačením blokovacej rukoväte (B.1)
na lôžku stojana.
Demontáž sa vykonáva v opačnom poradí.
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
cca. 9,8 kg
www.scheppach.com
8.3 Montáž podložiek pod obrobok (obr. 6 – 7)
• Priečne nosníky (C) zasuňte do uchytenia (L) lôžka
stojana a zafixujte prostredníctvom hviezdicových
skrutiek (I).
• Podložku pod obrobok (D) zasuňte do uchytenia
(M) priečneho nosníka a zafixujte prostredníctvom
hviezdicových skrutiek (J).
Podložku pod obrobok je možné prostredníctvom
hviezdicových skrutiek (I, J) nastaviť na dĺžku a výšku.
8.4 Upevnenie vášho stolového stroja
Na vašom univerzálnom podstavci stroja je možné
upevniť rôzne stolové stroje tým, že sa podperné rame-
ná (B) prispôsobia vzdialenosti upevňovacích otvorov
vášho stroja.
• Stolový stroj (napr. skracovaciu pílu) umiestnite na
podrených ramenách (B).
• Stolový stroj upevnite na podperných ramenách 4
skrutkami so šesťhrannou hlavou (E), 4 podložkami
(F), 4 poistnými podložkami (G) a 4 šesťhrannými
maticami (H).
• Skrutky po montáži pevne utiahnite.
• Podperné ramená (B) s namontovaným stolovým
strojom zafixujte na univerzálnom podstavci stroja
podľa opisu v bode 2.
8.5 Používanie dorazov obrobku (obr. 8)
Podložky pod obrobok (D) majú zabudované dorazy
obrobku (D.2), ktoré sa môžu použiť pri pílení viace-
rých kusov dreva na rovnakú dĺžku.
• Otvorte hviezdicovú skrutku (J) na požadovanej
strane univerzálneho podstavca stroja a výšku pod-
ložky pod obrobok (D) nastavte tak, aby sa dosada-
cia plocha (D.2) nachádzala v rovnakej výške ako
podložka pod obrobok píly.
• Uvoľnite hviezdicovú skrutku (I), aby ste podložku
pod obrobok posunuli horizontálne.
• Nastavte požadovanú vzdialenosť medzi pílovým
kotúčom a plochou dorazu (D.1).
• Nastavenie zafixujte tým, že opäť utiahnete hviezdi-
cové skrutky (I).
9. Čistenie, údržba a skladovanie
m Pozor!
Pred všetkými čistiacimi a údržbovými prácami je po-
trebné vypnúť montovaný elektrický prístroj a vytiah-
nuť sieťovú zástrčku! Nebezpečenstvo poranenia!
