HM140L
DE
FR
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

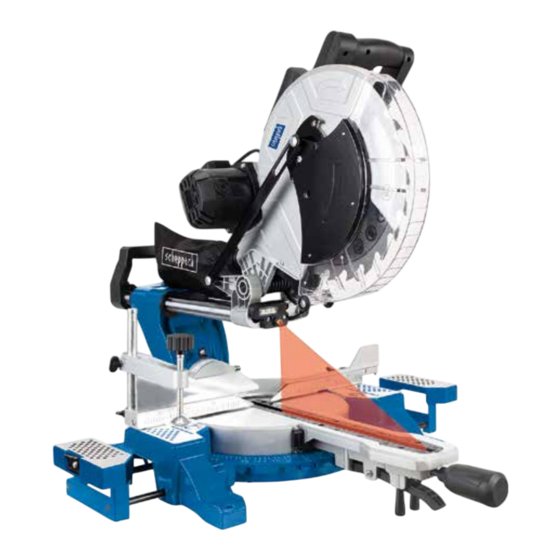

Zug-, Kapp- und Gehrungssäge
Originalbedienungsanleitung
Scie à onglet
Traduction des instructions d'origine
6
21
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach 5901218917
Inhaltszusammenfassung für Scheppach 5901218917
- Seite 1 Art.Nr. 5901218917 AusgabeNr. 5901218850 Rev.Nr. 06/05/2020 HM140L Zug-, Kapp- und Gehrungssäge Originalbedienungsanleitung Scie à onglet Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 6: Erklärung Der Symbole Auf Dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Achtung! Laserstrahlung Schutzklasse II (Doppelisolierung) 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Inhaltsverzeichnis
Aufbau und Bedienung .............. 14 Transport ................... 17 Wartung ..................17 Lagerung ................... 18 Elektrischer Anschluss .............. 18 Entsorgung und Wiederverwertung .......... 18 Störungsabhilfe ................. 19 DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Einleitung
Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Lieferumfang
• Rückschlag von Werkstücken und Werkstückteilen. Unveränderte Stecker und passende Steckdosen • Sägeblattbrüche. verringern das Risiko eines elektrischen Schla- • Herausschleudern von fehlerhaften Hartmetalltei- ges. len des Sägeblattes. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 10 Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektro- sie von unerfahrenen Personen benutzt werden. werkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 11 Klemmen des rotierenden Sägeblatts beim nen die untere Schutzhaube, die Einlegeplatte Schneiden verursachen. Es dürfen keine Nägel und andere Kunststoffteile. oder Fremdkörper im Werkstück sein. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 12 9 Beachten Sie die Drehrichtung des Sägeblatts. und das Werkstück mit Ihrer Hand in das Blatt ge- 10 Setzen Sie nur Sägeblätter ein, wenn Sie den zogen werden kann. Umgang damit beherrschen. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 13: Technische Daten
Maschine. Lassen Sie das Sägeblatt zuerst rungsschnitt) abkühlen bevor Sie mit dem Gerät erneut arbei- Schutzklasse ten. Gewicht 20,8 kg Laserklasse Wellenlänge Laser 650 nm Leistung Laser ≤ 1 mW DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Restrisiken
Handbuch empfohlen wird. So erreichen Sie, dass nach unten und gleichzeitiges Herausziehen des Ihre Kappsäge optimale Leistungen erbringt. Sicherungsbolzens (24) aus der Motorhalterung, wird die Säge aus der unteren Stellung entriegelt. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 15: Feinjustierung Des Anschlags Für Kapp
Handgriff (1) nach Schnittende • Gegenmutter (c) wieder festziehen, um diese Ein- nicht loslassen, sondern Maschinenkopf langsam stellung zu fixieren. und unter leichtem Gegendruck nach oben bewe- gen. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 16 • Maschinenkopf (5) in die obere Stellung bringen. ziehen. • Überprüfen Sie die Einstellung anhand eines Pro- • Den Drehtisch (16) auf 0° Stellung fixieren. beschnittes. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 17: Transport
Werkstück wird eine Laserlinie projiziert, die die genaue Schnittführung anzeigt. * nicht zwingend im Lieferumfang enthalten! • Ausschalten: Ein- / Ausschalter Laser/LED (35) in Stellung „0“ bewegen. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 18: Lagerung
• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden. • Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung. • Schnittstellen durch Überfahren der Anschluss- leitung. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 19: Störungsabhilfe
Sägeblatt nachschärfen bzw. geeignetes Säge- gewellt. geeignet für die Materialdicke. blatt einsetzen. Werkstück reißt aus bzw. Schnittdruck zu hoch bzw. Sägeblatt Geeignetes Sägeblatt einsetzen. splittert. für Einsatz nicht geeignet. DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 20 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 21: Explication Des Symboles Sur L'appareil
Portez un masque anti-poussière! Attention! Risque de blessure! Ne mettez pas vos doigts dans la lame en rotation! Attention! Rayonnement laser Classe de protection II (double isolation) FR | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 22 Transport (fig. 1, 2) ................32 Maintenance ..................32 Stockage ....................32 Raccord électrique ................32 Mise au rebut et recyclage ..............33 Dépannage ................... 34 22 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 23: Introduction
Equerre à 45° (non comprise dans la livraison) autorisées à travailler avec la machine. L‘âge mini- c. clé hexagonale mum requis doit être respecté. FR | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 24: Ensemble De Livraison
• Mouvement de recul des pièces et chutes. duisent le risque de choc électrique. • Cassure de la lame de scie. • Projection d’éléments de métal dur défaillants de la lame de scie. 24 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 25: Utilisation Et Manipulation De L'outil Électrique
électrique peut entraîner des blessures. pièces endommagées avant d’utiliser l’outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus. FR | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 26 à la main. Une main placée trop près de la lame de scie augmente le risque de blessure par contact avec la lame. 26 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 27 17 Avant d‘utiliser les lames, veillez à ce que tous les dispositifs de protection soient bien fixés. FR | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 28: Caractéristiques Techniques
Les valeurs globales d’oscillation (somme sentant agréé. vectorielle des 3 directions) ont été calculées confor- mément à la norme EN 62841. 28 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 29: Avant La Mise En Service
• Desserrer le contre-écrou (d) et tourner la vis de réglage (30) jusqu’à ce que l’angle entre la lame de scie (7) et la platine orientable (16) soit de 90°. FR | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 30 • Déverrouillez l’interrupteur de blocage (3) et ap- position extérieure pour les coupes d‘onglet (tête de puyezsur l’interrupteur Marche/Arrêt (2) pour fai- redémarrer le moteur. scie inclinée). • 30 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 31 (11) lorsque la lame est en position verticale et coupe à volonté. Desserrer pour ce faire l’écrou moleté de la vis (26). lorsqu’elle est inclinée de 45°. FR | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 32: Transport (Fig. 1, 2)
Après un temps de refroidissement (d‘une durée va- démontage, il est possible de les remettre en place. riable), le moteur peut être remis en marche. 32 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 33: Mise Au Rebut Et Recyclage
électriques et électroniques ou le service • Type de courant du moteur d’enlèvement des déchets. • Données figurant sur la plaque signalétique de la machine FR | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 34: Dépannage
La pièce sciée est cassée Pression sur la pièce trop élevée lors de Utilisez une lame de scie adaptée ou présente des éclats la coupe ou lame de scie inadaptée 34 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
