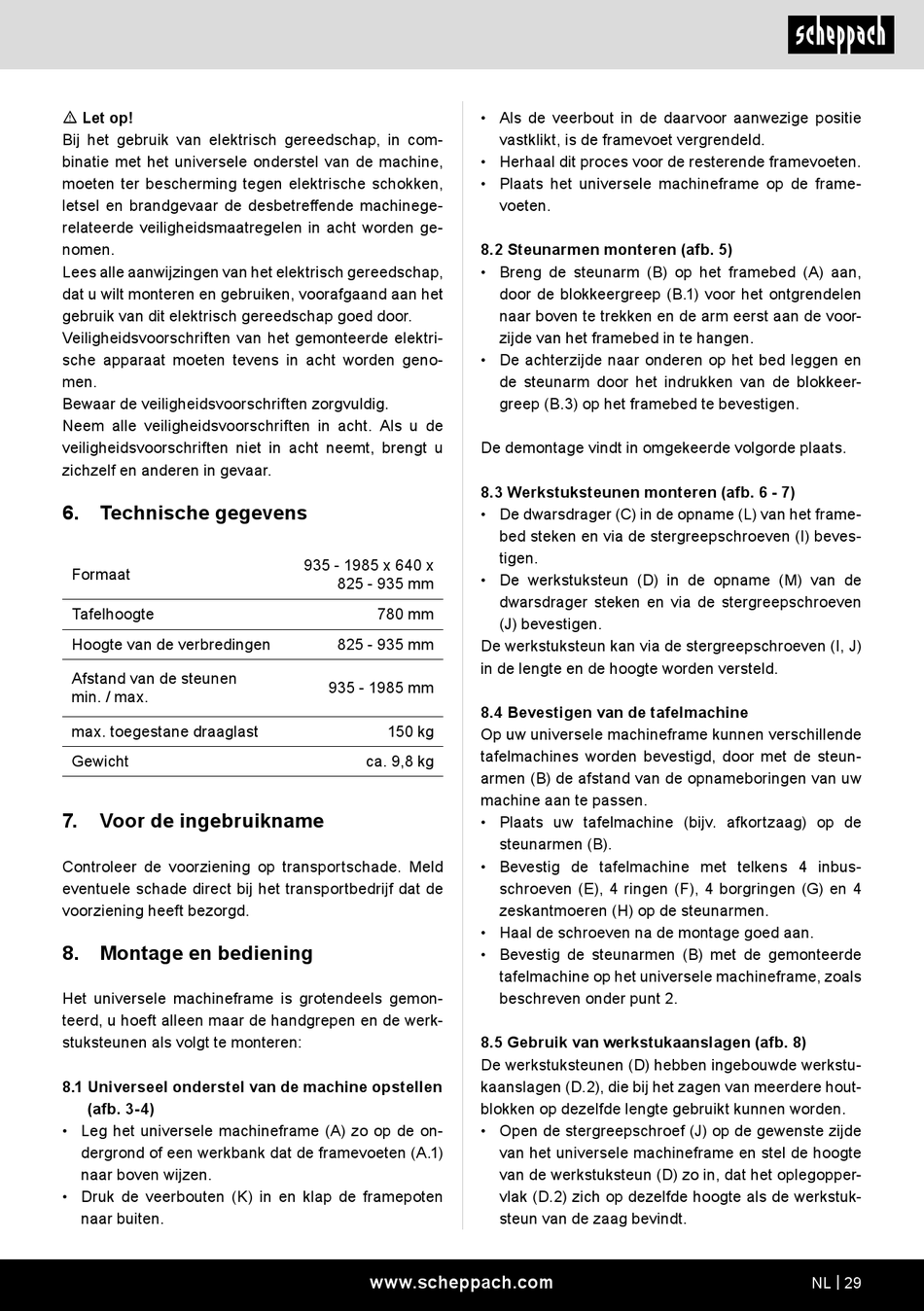

m Let op!
Bij het gebruik van elektrisch gereedschap, in com-
binatie met het universele onderstel van de machine,
moeten ter bescherming tegen elektrische schokken,
letsel en brandgevaar de desbetreffende machinege-
relateerde veiligheidsmaatregelen in acht worden ge-
nomen.
Lees alle aanwijzingen van het elektrisch gereedschap,
dat u wilt monteren en gebruiken, voorafgaand aan het
gebruik van dit elektrisch gereedschap goed door.
Veiligheidsvoorschriften van het gemonteerde elektri-
sche apparaat moeten tevens in acht worden geno-
men.
Bewaar de veiligheidsvoorschriften zorgvuldig.
Neem alle veiligheidsvoorschriften in acht. Als u de
veiligheidsvoorschriften niet in acht neemt, brengt u
zichzelf en anderen in gevaar.
6. Technische gegevens
Formaat
Tafelhoogte
Hoogte van de verbredingen
Afstand van de steunen
min. / max.
max. toegestane draaglast
Gewicht
7.
Voor de ingebruikname
Controleer de voorziening op transportschade. Meld
eventuele schade direct bij het transportbedrijf dat de
voorziening heeft bezorgd.
8. Montage en bediening
Het universele machineframe is grotendeels gemon-
teerd, u hoeft alleen maar de handgrepen en de werk-
stuksteunen als volgt te monteren:
8.1 Universeel onderstel van de machine opstellen
(afb. 3-4)
• Leg het universele machineframe (A) zo op de on-
dergrond of een werkbank dat de framevoeten (A.1)
naar boven wijzen.
• Druk de veerbouten (K) in en klap de framepoten
naar buiten.
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
ca. 9,8 kg
www.scheppach.com
• Als de veerbout in de daarvoor aanwezige positie
vastklikt, is de framevoet vergrendeld.
• Herhaal dit proces voor de resterende framevoeten.
• Plaats het universele machineframe op de frame-
voeten.
8.2 Steunarmen monteren (afb. 5)
• Breng de steunarm (B) op het framebed (A) aan,
door de blokkeergreep (B.1) voor het ontgrendelen
naar boven te trekken en de arm eerst aan de voor-
zijde van het framebed in te hangen.
• De achterzijde naar onderen op het bed leggen en
de steunarm door het indrukken van de blokkeer-
greep (B.3) op het framebed te bevestigen.
De demontage vindt in omgekeerde volgorde plaats.
8.3 Werkstuksteunen monteren (afb. 6 - 7)
• De dwarsdrager (C) in de opname (L) van het frame-
bed steken en via de stergreepschroeven (I) beves-
tigen.
• De werkstuksteun (D) in de opname (M) van de
dwarsdrager steken en via de stergreepschroeven
(J) bevestigen.
De werkstuksteun kan via de stergreepschroeven (I, J)
in de lengte en de hoogte worden versteld.
8.4 Bevestigen van de tafelmachine
Op uw universele machineframe kunnen verschillende
tafelmachines worden bevestigd, door met de steun-
armen (B) de afstand van de opnameboringen van uw
machine aan te passen.
• Plaats uw tafelmachine (bijv. afkortzaag) op de
steunarmen (B).
• Bevestig de tafelmachine met telkens 4 inbus-
schroeven (E), 4 ringen (F), 4 borgringen (G) en 4
zeskantmoeren (H) op de steunarmen.
• Haal de schroeven na de montage goed aan.
• Bevestig de steunarmen (B) met de gemonteerde
tafelmachine op het universele machineframe, zoals
beschreven onder punt 2.
8.5 Gebruik van werkstukaanslagen (afb. 8)
De werkstuksteunen (D) hebben ingebouwde werkstu-
kaanslagen (D.2), die bij het zagen van meerdere hout-
blokken op dezelfde lengte gebruikt kunnen worden.
• Open de stergreepschroef (J) op de gewenste zijde
van het universele machineframe en stel de hoogte
van de werkstuksteun (D) zo in, dat het oplegopper-
vlak (D.2) zich op dezelfde hoogte als de werkstuk-
steun van de zaag bevindt.
NL | 29
