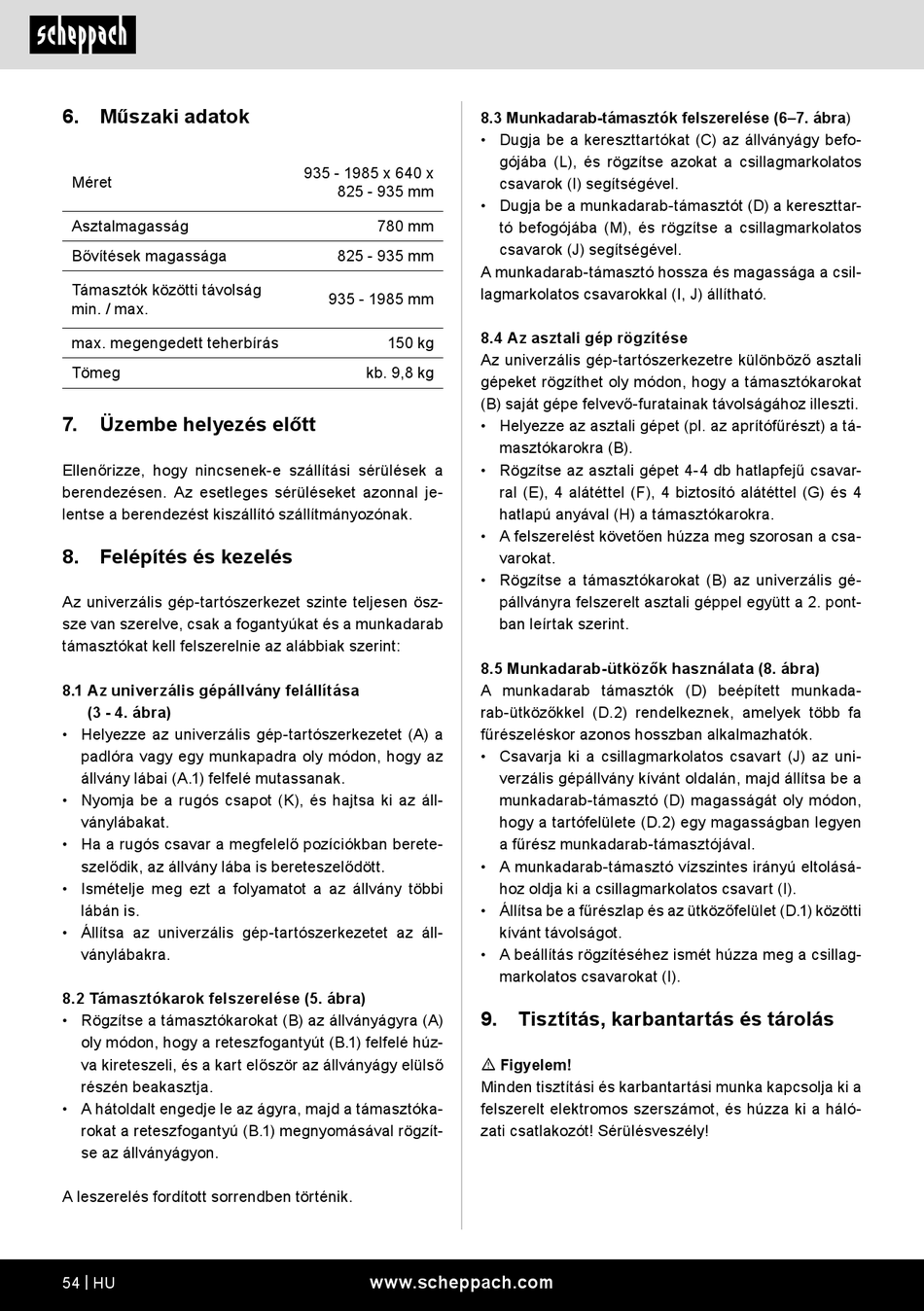

6. Műszaki adatok
Méret
Asztalmagasság
Bővítések magassága
Támasztók közötti távolság
min. / max.
max. megengedett teherbírás
Tömeg
7. Üzembe helyezés előtt
Ellenőrizze, hogy nincsenek-e szállítási sérülések a
berendezésen. Az esetleges sérüléseket azonnal je-
lentse a berendezést kiszállító szállítmányozónak.
8. Felépítés és kezelés
Az univerzális gép-tartószerkezet szinte teljesen ösz-
sze van szerelve, csak a fogantyúkat és a munkadarab
támasztókat kell felszerelnie az alábbiak szerint:
8.1 Az univerzális gépállvány felállítása
(3 - 4. ábra)
• Helyezze az univerzális gép-tartószerkezetet (A) a
padlóra vagy egy munkapadra oly módon, hogy az
állvány lábai (A.1) felfelé mutassanak.
• Nyomja be a rugós csapot (K), és hajtsa ki az áll-
ványlábakat.
• Ha a rugós csavar a megfelelő pozíciókban berete-
szelődik, az állvány lába is bereteszelődött.
• Ismételje meg ezt a folyamatot a az állvány többi
lábán is.
• Állítsa az univerzális gép-tartószerkezetet az áll-
ványlábakra.
8.2 Támasztókarok felszerelése (5. ábra)
• Rögzítse a támasztókarokat (B) az állványágyra (A)
oly módon, hogy a reteszfogantyút (B.1) felfelé húz-
va kireteszeli, és a kart először az állványágy elülső
részén beakasztja.
• A hátoldalt engedje le az ágyra, majd a támasztóka-
rokat a reteszfogantyú (B.1) megnyomásával rögzít-
se az állványágyon.
A leszerelés fordított sorrendben történik.
54 | HU
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
kb. 9,8 kg
www.scheppach.com
8.3 Munkadarab-támasztók felszerelése (6–7. ábra)
• Dugja be a kereszttartókat (C) az állványágy befo-
gójába (L), és rögzítse azokat a csillagmarkolatos
csavarok (I) segítségével.
• Dugja be a munkadarab-támasztót (D) a kereszttar-
tó befogójába (M), és rögzítse a csillagmarkolatos
csavarok (J) segítségével.
A munkadarab-támasztó hossza és magassága a csil-
lagmarkolatos csavarokkal (I, J) állítható.
8.4 Az asztali gép rögzítése
Az univerzális gép-tartószerkezetre különböző asztali
gépeket rögzíthet oly módon, hogy a támasztókarokat
(B) saját gépe felvevő-furatainak távolságához illeszti.
• Helyezze az asztali gépet (pl. az aprítófűrészt) a tá-
masztókarokra (B).
• Rögzítse az asztali gépet 4-4 db hatlapfejű csavar-
ral (E), 4 alátéttel (F), 4 biztosító alátéttel (G) és 4
hatlapú anyával (H) a támasztókarokra.
• A felszerelést követően húzza meg szorosan a csa-
varokat.
• Rögzítse a támasztókarokat (B) az univerzális gé-
pállványra felszerelt asztali géppel együtt a 2. pont-
ban leírtak szerint.
8.5 Munkadarab-ütközők használata (8. ábra)
A munkadarab támasztók (D) beépített munkada-
rab-ütközőkkel (D.2) rendelkeznek, amelyek több fa
fűrészeléskor azonos hosszban alkalmazhatók.
• Csavarja ki a csillagmarkolatos csavart (J) az uni-
verzális gépállvány kívánt oldalán, majd állítsa be a
munkadarab-támasztó (D) magasságát oly módon,
hogy a tartófelülete (D.2) egy magasságban legyen
a fűrész munkadarab-támasztójával.
• A munkadarab-támasztó vízszintes irányú eltolásá-
hoz oldja ki a csillagmarkolatos csavart (I).
• Állítsa be a fűrészlap és az ütközőfelület (D.1) közötti
kívánt távolságot.
• A beállítás rögzítéséhez ismét húzza meg a csillag-
markolatos csavarokat (I).
9. Tisztítás, karbantartás és tárolás
m Figyelem!
Minden tisztítási és karbantartási munka kapcsolja ki a
felszerelt elektromos szerszámot, és húzza ki a háló-
zati csatlakozót! Sérülésveszély!
