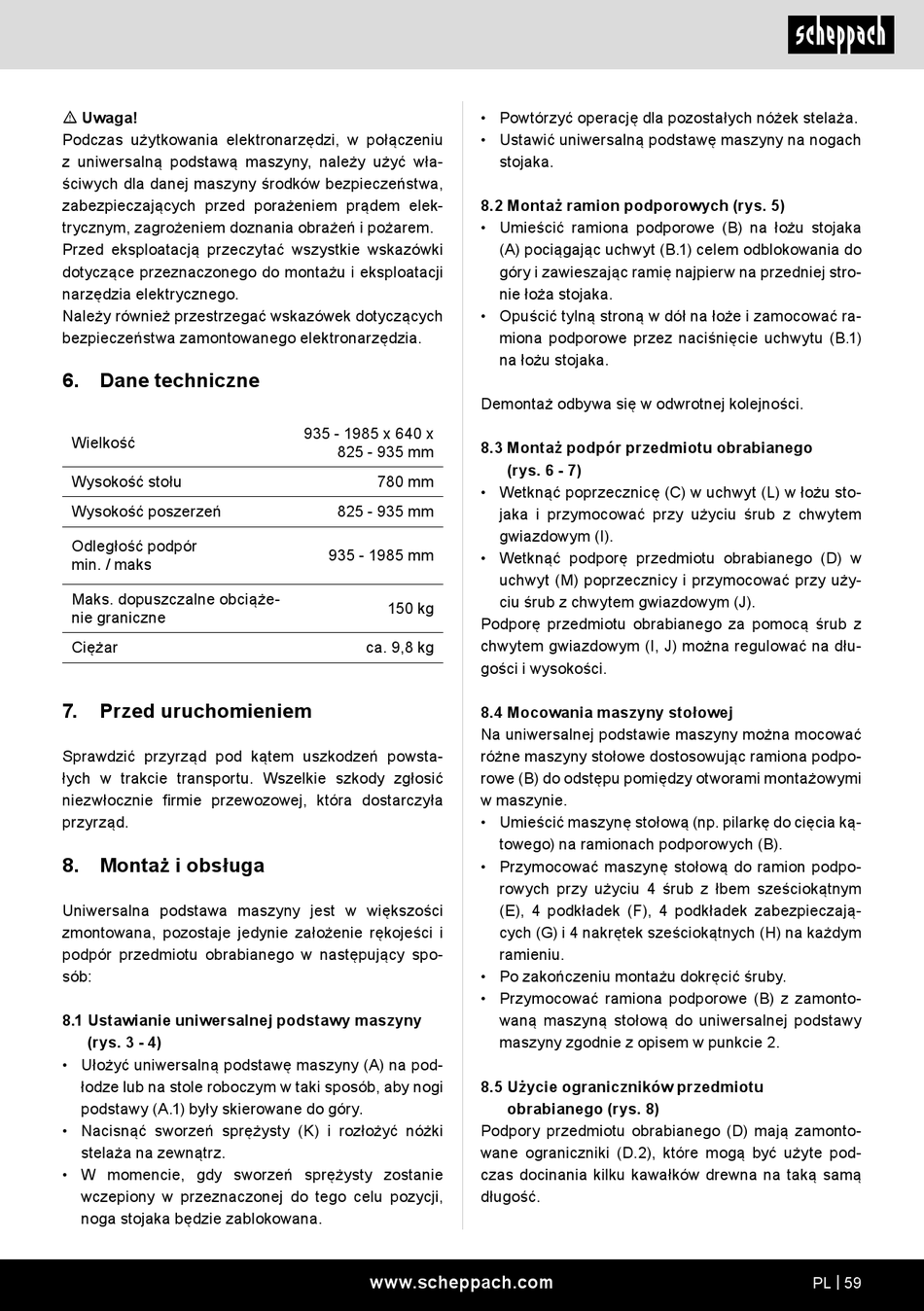

m Uwaga!
Podczas użytkowania elektronarzędzi, w połączeniu
z uniwersalną podstawą maszyny, należy użyć wła-
ściwych dla danej maszyny środków bezpieczeństwa,
zabezpieczających przed porażeniem prądem elek-
trycznym, zagrożeniem doznania obrażeń i pożarem.
Przed eksploatacją przeczytać wszystkie wskazówki
dotyczące przeznaczonego do montażu i eksploatacji
narzędzia elektrycznego.
Należy również przestrzegać wskazówek dotyczących
bezpieczeństwa zamontowanego elektronarzędzia.
6. Dane techniczne
Wielkość
Wysokość stołu
Wysokość poszerzeń
Odległość podpór
min. / maks
Maks. dopuszczalne obciąże-
nie graniczne
Ciężar
7. Przed uruchomieniem
Sprawdzić przyrząd pod kątem uszkodzeń powsta-
łych w trakcie transportu. Wszelkie szkody zgłosić
niezwłocznie firmie przewozowej, która dostarczyła
przyrząd.
8. Montaż i obsługa
Uniwersalna podstawa maszyny jest w większości
zmontowana, pozostaje jedynie założenie rękojeści i
podpór przedmiotu obrabianego w następujący spo-
sób:
8.1 Ustawianie uniwersalnej podstawy maszyny
(rys. 3 - 4)
• Ułożyć uniwersalną podstawę maszyny (A) na pod-
łodze lub na stole roboczym w taki sposób, aby nogi
podstawy (A.1) były skierowane do góry.
• Nacisnąć sworzeń sprężysty (K) i rozłożyć nóżki
stelaża na zewnątrz.
• W momencie, gdy sworzeń sprężysty zostanie
wczepiony w przeznaczonej do tego celu pozycji,
noga stojaka będzie zablokowana.
935 - 1985 x 640 x
825 - 935 mm
780 mm
825 - 935 mm
935 - 1985 mm
150 kg
ca. 9,8 kg
www.scheppach.com
• Powtórzyć operację dla pozostałych nóżek stelaża.
• Ustawić uniwersalną podstawę maszyny na nogach
stojaka.
8.2 Montaż ramion podporowych (rys. 5)
• Umieścić ramiona podporowe (B) na łożu stojaka
(A) pociągając uchwyt (B.1) celem odblokowania do
góry i zawieszając ramię najpierw na przedniej stro-
nie łoża stojaka.
• Opuścić tylną stroną w dół na łoże i zamocować ra-
miona podporowe przez naciśnięcie uchwytu (B.1)
na łożu stojaka.
Demontaż odbywa się w odwrotnej kolejności.
8.3 Montaż podpór przedmiotu obrabianego
(rys. 6 - 7)
• Wetknąć poprzecznicę (C) w uchwyt (L) w łożu sto-
jaka i przymocować przy użyciu śrub z chwytem
gwiazdowym (I).
• Wetknąć podporę przedmiotu obrabianego (D) w
uchwyt (M) poprzecznicy i przymocować przy uży-
ciu śrub z chwytem gwiazdowym (J).
Podporę przedmiotu obrabianego za pomocą śrub z
chwytem gwiazdowym (I, J) można regulować na dłu-
gości i wysokości.
8.4 Mocowania maszyny stołowej
Na uniwersalnej podstawie maszyny można mocować
różne maszyny stołowe dostosowując ramiona podpo-
rowe (B) do odstępu pomiędzy otworami montażowymi
w maszynie.
• Umieścić maszynę stołową (np. pilarkę do cięcia ką-
towego) na ramionach podporowych (B).
• Przymocować maszynę stołową do ramion podpo-
rowych przy użyciu 4 śrub z łbem sześciokątnym
(E), 4 podkładek (F), 4 podkładek zabezpieczają-
cych (G) i 4 nakrętek sześciokątnych (H) na każdym
ramieniu.
• Po zakończeniu montażu dokręcić śruby.
• Przymocować ramiona podporowe (B) z zamonto-
waną maszyną stołową do uniwersalnej podstawy
maszyny zgodnie z opisem w punkcie 2.
8.5 Użycie ograniczników przedmiotu
obrabianego (rys. 8)
Podpory przedmiotu obrabianego (D) mają zamonto-
wane ograniczniki (D.2), które mogą być użyte pod-
czas docinania kilku kawałków drewna na taką samą
długość.
PL | 59
