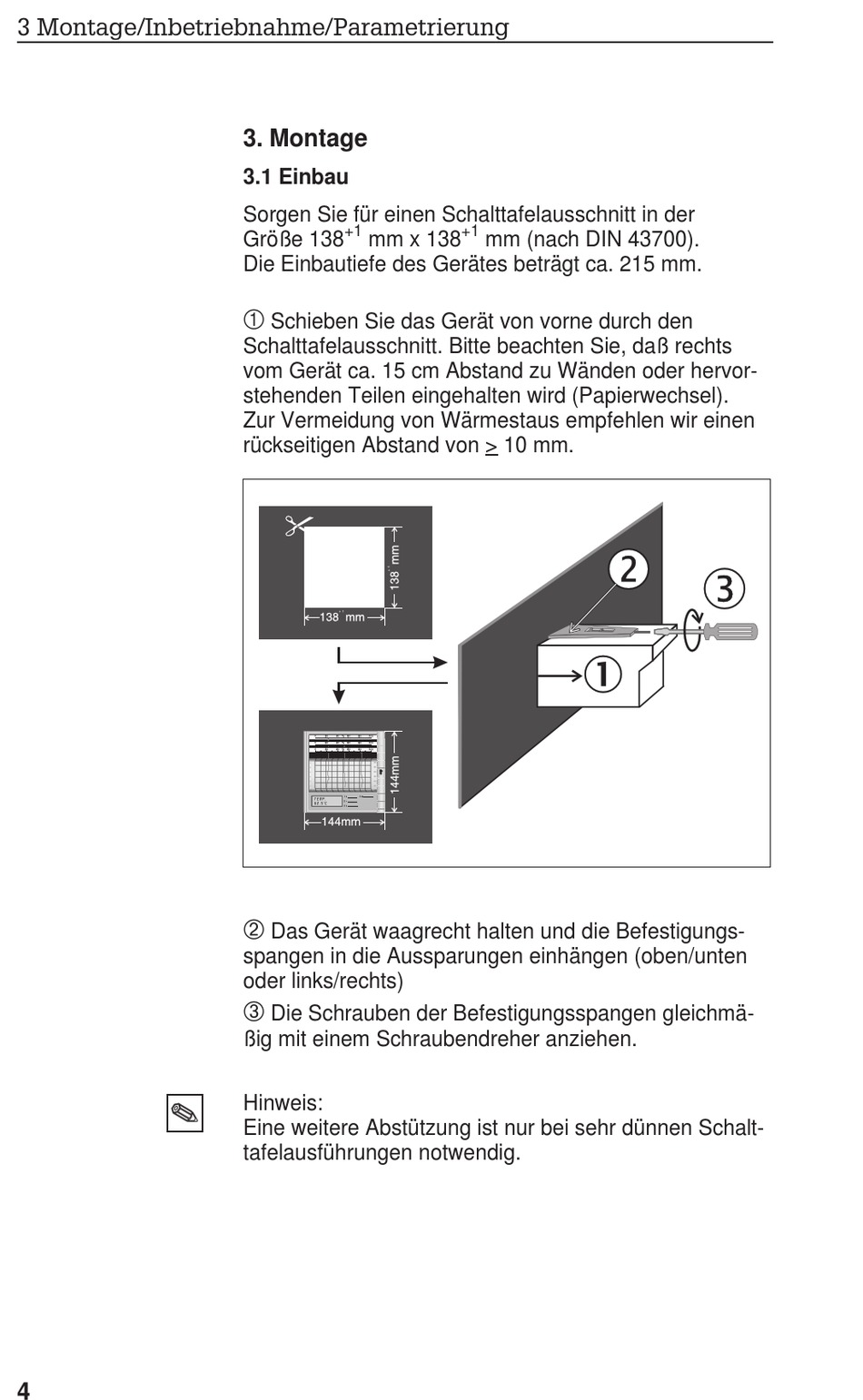

3. Montage
3.1 Einbau
Sorgen Sie für einen Schalttafelausschnitt in der
+1
Größe 138 mm x 138
Die Einbautiefe des Gerätes beträgt ca. 215 mm.
À
Schieben Sie das Gerät von vorne durch den
Schalttafelausschnitt. Bitte beachten Sie, daß rechts
vom Gerät ca. 15 cm Abstand zu Wänden oder hervor-
stehenden Teilen eingehalten wird (Papierwechsel).
Zur Vermeidung von Wärmestaus empfehlen wir einen
rückseitigen Abstand von > 10 mm.
Á
Das Gerät waagrecht halten und die Befestigungs-
spangen in die Aussparungen einhängen (oben/unten
oder links/rechts)
Â
Die Schrauben der Befestigungsspangen gleichmä-
ßig mit einem Schraubendreher anziehen.
Hinweis:
Eine weitere Abstützung ist nur bei sehr dünnen Schalt-
tafelausführungen notwendig.
+1
mm (nach DIN 43700).
