3 Instalación/conexión/ajuste
140
3. Instalación mecánica
3.1 Instalación

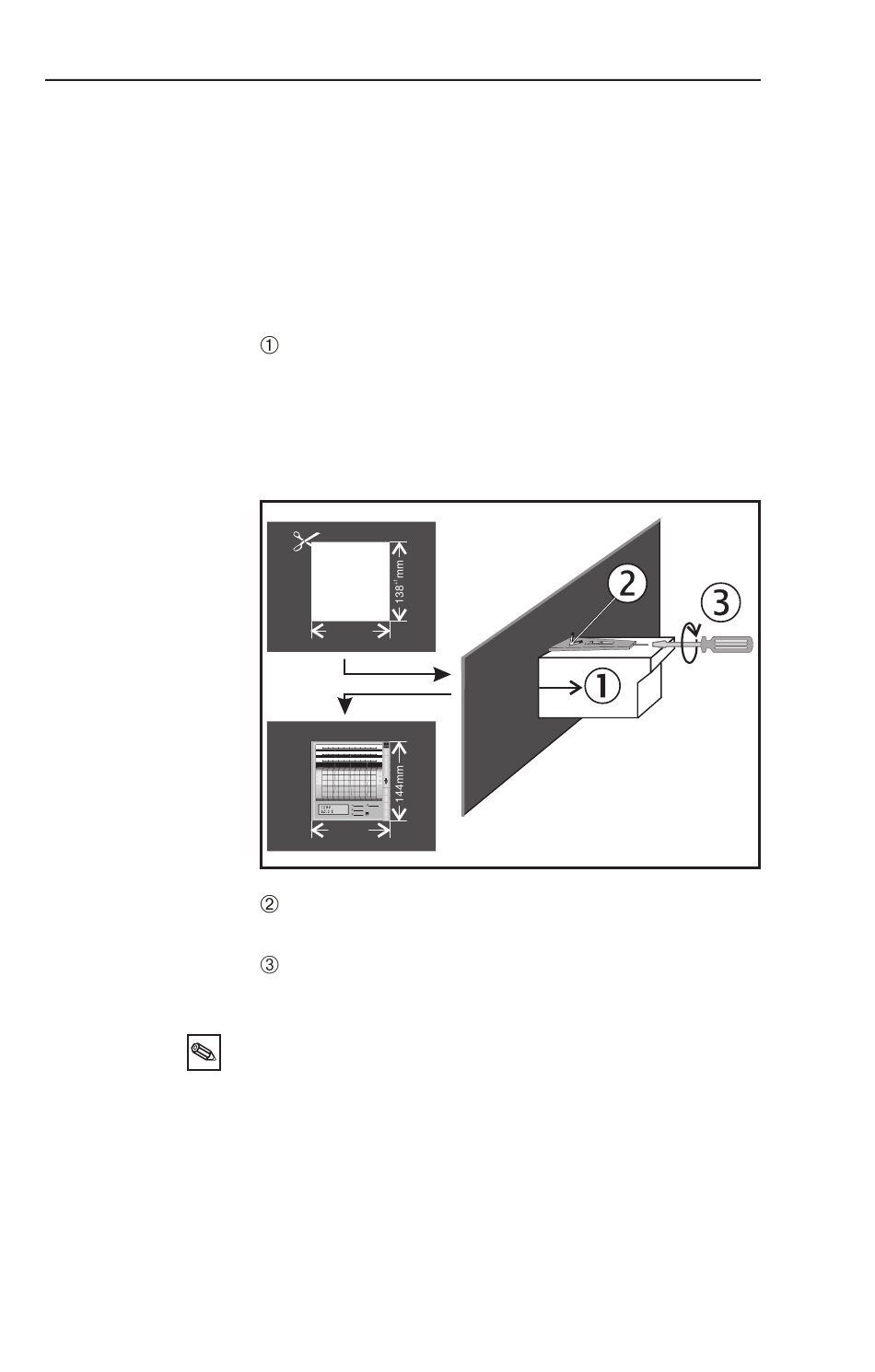

Preparar el espacio requerido para el panel:
+1
tamaño 138 mm x 138
La profundidad de la unidad es de aprox. 215 mm.
Colocar la unidad a través del panel. Asegurar que
haya un espacio de como mín. 15 mm entre el margen
derecho del panel y las paredes u otros
componentes/elementos prominentes (cambio de
papel). Para evitar el sobrecalentamiento
recomendamos un espacio posterior de >= 10 mm
+1
138 mm
0 20 40 % 60 80 100
0 20 40 % 60 80 100
0 20 40 % 60 80 100
1 4
2
3 ENDRESS+HAUSER
ALPHA-LOG
144mm
Sujetar la unidad horizontalmente y fijar los tornillos
de sujeción en sus respectivos slots (sup./inf. ó izq./der)
Fijar los tornillos uniformemente.
Nota:
Se requerirá mayor soporte sólo en caso de que el
panel sea muy delgado.
+1
mm (to DIN 43700).
