3 Montage/Inbedrijfname/Instellingen
174
3. Montage

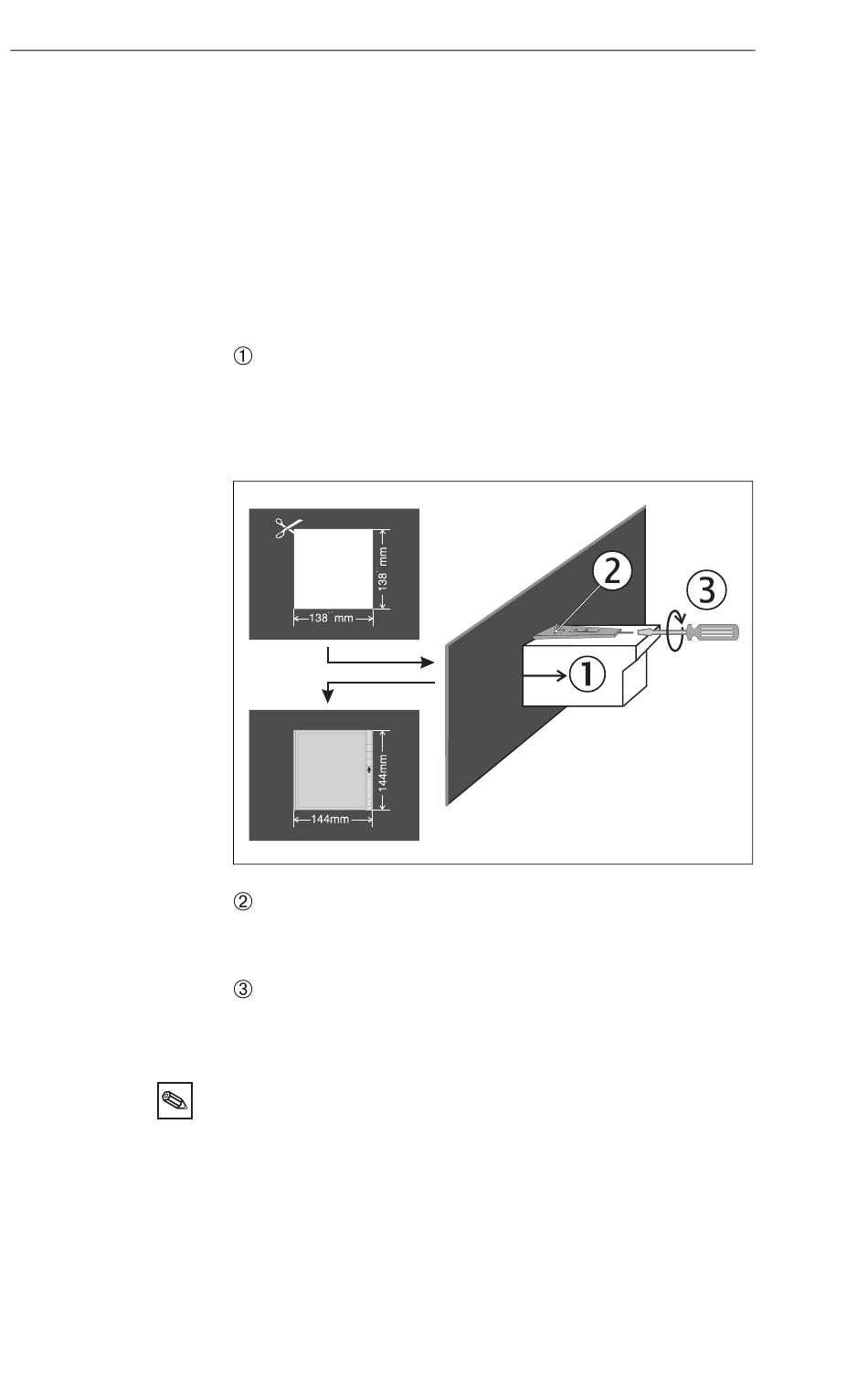

3.1 Paneeluitsparing / inbouwmaten
Zorg voor een paneeluitsparing met afmetingen
+1 +1
138 mm x 138
De inbouwdiepte van het instrument bedraagt
ca. 215 mm.
Schuif het instrument van voren door de
paneeluitsparing. Let erop dat rechts van het instrument
een afstand van ca. 15 cm tot de wanden of naastlig-
gende delen wordt aangehouden (papier
vervangen).
Houdt het instrument horizontaal en hang de bevesti-
gingsstangen in de uitsparingen (boven/onder of
links/rechts).
De schroeven van de bevestigingsstangen gelijkma-
tig met een schroevedraaier aandraaien.
Opmerking:
Extra ondersteuning is alleen nodig bij een dunne wand
van het paneel.
mm (conform DIN 43700).
