3 Installazione/cablaggio/configurazione
Impostazioni dell'unità / parametri operativi
Le diverse possibili impostazioni dell'apparecchio sono state raggruppate per
tema in capitoli diversi. Qui sono riportate, come in una scacchiera, nella
relativa "matrice" (righe e colonne). A seconda del modello dell'apparecchio
sono visibili / impostabili solo i livelli o indirizzi operativi effettivamente necessari:
Capitolo
1. Impostazioni di base
2. Parametri
canale
3. Impostazioni soglie
1
4. Testo evento
2
5. I/O digitale
6. Servizio
1 solo per opzione "Alfanumerica"
2 solo per opzione "I/O digitale"
3 solo per opzione "Alfanumerica" e/o "I/O digitale"
Prima cifra: numero del capitolo (p.e. 1xx = impostazioni di base),
Seconda cifra: riga (p.e. canale), Terza cifra: colonna (p.e. funzione).
Impostazioni di base dell'unità:
1.Impostazioni di base
110 Velocità di
avanzamento
carta- standard
111 Velocità di
avanzamento
1
carta - soglia
112 Velocità di
avanzamento carta -
2
esterna
1 solo per opzione "Alfanumerica"
2 solo per opzione "I/O digitale"
118
Impostazioni
= impostazioni generali per tutti i canali
(p.e. velocità di avanzamento carta, data/ora ecc.)
= impostazioni specifiche per il punto di misura
(p.e. identificatore punto di misura, segnale di ingresso ...)
= impostazioni di set point di soglia e relative funzioni
= Testo impostabile, da stampare in caso di superamento
della soglia e/o per immissioni di controllo dall'esterno
= Prestabilire l'effetto degli ingressi e delle uscite di controllo
= Taratura unità / funzioni di prova

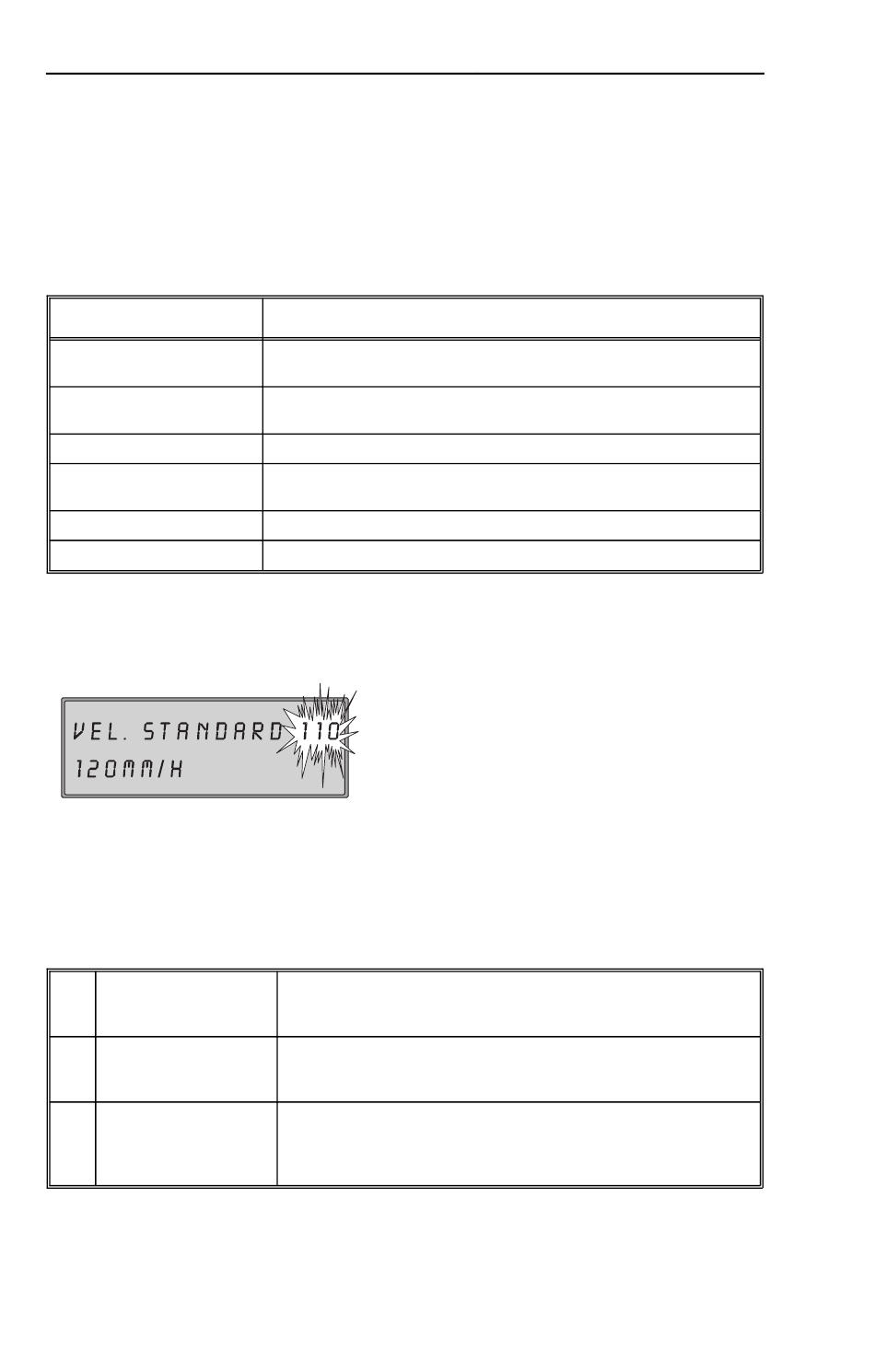

L'angolo superiore destro del
display indica il "numero indirizzo"
composto da tre cifre.
Avanzamento normale della carta
Avanzamento carta in caso di superamento soglia
Variazione dell'avanzamento carta per immissione di
controllo assegnata all'indirizzo 534. La velocità esterna di
avanzamento carta è valida finché rimane attiva
l'immissione.
