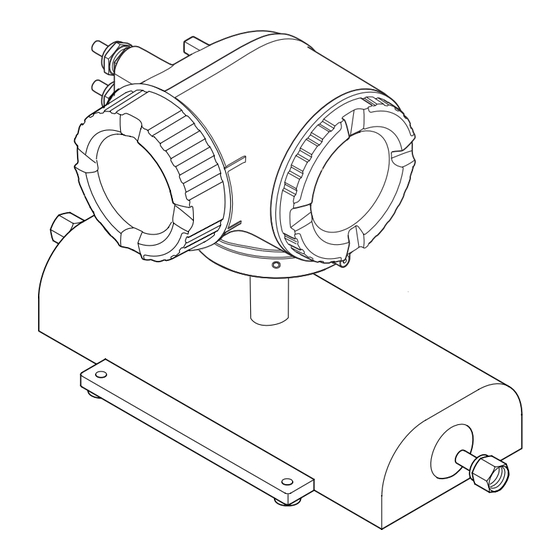

Endress+Hauser Proline Promass A 300 PROFIBUS PA Betriebsanleitung

Endress+Hauser Proline Promass A 300 PROFIBUS PA Betriebsanleitung

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass A 300 PROFIBUS PA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01504D/06/DE/01.16
71303014
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass A 300
PROFIBUS PA
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass A 300 PROFIBUS PA

Inhaltszusammenfassung für Endress+Hauser Proline Promass A 300 PROFIBUS PA

  • Seite 1 Products Solutions Services BA01504D/06/DE/01.16 71303014 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass A 300 PROFIBUS PA Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Parameter ändern ....56 8.3.10 Anwenderrollen und ihre Zugriffs- rechte ......57 Endress+Hauser...
  • Seite 4 10.6.8 Statuseingang konfigurieren ..91 12.7 Übersicht zu Diagnoseinformationen ..150 10.6.9 Stromausgang konfigurieren ..91 12.7.1 Diagnose zum Sensor ... Endress+Hauser...
  • Seite 5 13.2 Mess- und Prüfmittel ....185 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 186 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass A 300 PROFIBUS PA Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass A 300 PROFIBUS PA Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist aus. Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9 Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA SWAGELOK ® Eingetragene Marke der Firma Swagelok & Co., Solon, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Techno- logy Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...

  • Seite 10: Grundlegende Sicherheitshin

    Grundlegende Sicherheitshinweise Proline Promass A 300 PROFIBUS PA Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣...

  • Seite 11: Arbeitssicherheit

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 12: It-Sicherheit

    Grundlegende Sicherheitshinweise Proline Promass A 300 PROFIBUS PA IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.

  • Seite 13: Zugriff Via Feldbus

    Proline Promass A 300 PROFIBUS PA Grundlegende Sicherheitshinweise Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Netzwerkschlüssel sollte bei der Inbe- triebnahme angepasst werden. • Bei der Definition und Verwaltung des Freigabecodes bzw. Netzwerkschlüssels sind die allgemein üblichen Regeln für die Generierung eines sicheren Passworts zu berücksichti-...

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass A 300 PROFIBUS PA Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...

  • Seite 15: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Endress+Hauser...

  • Seite 16: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 17: Messumformer-Typenschild

    Proline Promass A 300 PROFIBUS PA Warenannahme und Produktidentifizierung 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 18: Messaufnehmer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promass A 300 PROFIBUS PA 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  18 Nennweite des Messaufnehmers;...

  • Seite 19: Symbole Auf Messgerät

    Proline Promass A 300 PROFIBUS PA Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 20: Lagerung Und Transport

    Lagerung und Transport Proline Promass A 300 PROFIBUS PA Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.

  • Seite 21: Messgeräte Mit Hebeösen

    Proline Promass A 300 PROFIBUS PA Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 22: Montage

    Montage Proline Promass A 300 PROFIBUS PA Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...

  • Seite 23: Einbaulage

    Proline Promass A 300 PROFIBUS PA Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] ¹⁄₂₄ 0,03 ¹⁄₁₂ 0,06 ¹⁄₈ 0,12 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).

  • Seite 24: Anforderungen Aus Umgebung Und Prozess

    Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  188 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.

  • Seite 25: Beheizung

    Proline Promass A 300 PROFIBUS PA Montage HINWEIS Die Isolation kann auch dicker sein als die maximal empfohlene Isolationsdicke. Voraussetzung: ‣ Gewährleisten das am Umformerhals eine genügend grosse Konvektion vorhanden ist. ‣ Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Über-...

  • Seite 26: Spezielle Montagehinweise

    Montage Proline Promass A 300 PROFIBUS PA HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Umformerhals eine genügend grosse Konvektion vorhanden ist.

  • Seite 27: Wandmontage

    Proline Promass A 300 PROFIBUS PA Montage RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz WARNUNG Funktionssicherheit der Berstscheibe eingeschränkt. Personengefährdung durch austretende Messstoffe! ‣ Berstscheibe nicht entfernen. ‣ Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden.

  • Seite 28: Masthalterung

    Montage Proline Promass A 300 PROFIBUS PA Horizontal Messgerät auf einer festen Unterlage stehend A0030287 Masthalterung Zur Befestigung an Rohr oder Mast wird das Montageset Masthalterung verwendet (Bestellmerkmal "Zubehör", Option PR). SW 13 SW 10 A0019746  5 Montageset Masthalterung 8 x Sechskantmutter M8 ×...

  • Seite 29: Messgerät Montieren

    Proline Promass A 300 PROFIBUS PA Montage Wetterschutzhaube 280 (11.0) 270 (10.5) A0029553 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.

  • Seite 30: Messumformergehäuse Drehen

    Montage Proline Promass A 300 PROFIBUS PA 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden. – – 3 mm 4 mm A0029993 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.

  • Seite 31: Montagekontrolle

    Proline Promass A 300 PROFIBUS PA Montage Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  205  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •...

  • Seite 32: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.

  • Seite 33: Verbindungskabel Messumformer - Abgesetztes Anzeige- Und Bedienmodul Dkx001

    Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Federkraftklemmen: Leiterquerschnitt 0,2…2,5 mm (24…12 AWG)

  • Seite 34: Klemmenbelegung

    Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...

  • Seite 35: Messgerät Anschließen

    Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣...
  • Seite 36 Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA 6. Klemmenabdeckung aufklappen. 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 37: Kabel Entfernen

    Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  6 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.

  • Seite 38: Potentialausgleich Sicherstellen

    Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA Potentialausgleich sicherstellen 7.3.1 Anforderungen Spezielle Maßnahmen für den Potentialausgleich sind nicht erforderlich. Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele PROFIBUS-PA A0028768  7 Anschlussbeispiel für PROFIBUS-PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-...
  • Seite 39 Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  10 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)

  • Seite 40: Relaisausgang

    Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA Relaisausgang A0028760  12 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  195 Stromeingang A0028915  13 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 41: Hardwareeinstellungen

    Proline Promass A 300 PROFIBUS PA Elektrischer Anschluss Hardwareeinstellungen 7.5.1 Geräteadresse einstellen Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt.

  • Seite 42: Anschlusskontrolle

    Elektrischer Anschluss Proline Promass A 300 PROFIBUS PA 3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. 4. Kabelverschraubungen fest anziehen. 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack"). ...

  • Seite 43: Bedienungsmöglichkeiten

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0029295 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Mobiles Handbediengerät...

  • Seite 44: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  217 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...

  • Seite 45: Bedienphilosophie

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...

  • Seite 46: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...

  • Seite 47: Anzeigebereich

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  143 – F: Ausfall – C: Funktionskontrolle – S: Außerhalb der Spezifikation – M: Wartungsbedarf • Diagnoseverhalten →  144 –...

  • Seite 48: Navigieransicht

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  51...

  • Seite 49: Verriegelung

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...

  • Seite 50: Editieransicht

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA 8.3.3 Editieransicht Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente →  51 Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...

  • Seite 51: Bedienelemente

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Auswahl der Buchstaben von a...z. abc _ … Auswahl der Sonderzeichen. "'^ _ … ~& Bestätigt Auswahl. Wechselt in die Auswahl der Korrekturwerkzeuge. Beendet Eingabe ohne die Änderungen zu übernehmen. Löscht alle eingegebenen Zeichen.

  • Seite 52: Kontextmenü Aufrufen

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA Taste Bedeutung Enter-Taste Bei Betriebsanzeige • Kurzer Tastendruck: Öffnet das Bedienmenü. • Tastendruck von 2 s: Öffnet das Kontextmenü. Bei Menü, Untermenü • Kurzer Tastendruck: – Öffnet das markierte Menü, Untermenü oder Parameter.
  • Seite 53 Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten 2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.

  • Seite 54: Navigieren Und Aus Liste Wählen

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 55: Hilfetext Aufrufen

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0029414 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...

  • Seite 56: Parameter Ändern

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  50, zur Erläuterung der Bedienelemente →  51 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...

  • Seite 57: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabecode definiert.

  • Seite 58: Zugriff Auf Bedienmenü Via Webbrowser

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden. Vor-Ort-Bedienung mit Touch-Control Die Tastenverriegelung wird über ein Kontextmenü ein- und ausgeschaltet. Tastenverriegelung einschalten Die Tastenverriegelung wird automatisch eingeschaltet: •...

  • Seite 59: Computer Software

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 7 oder höher. • Mobile Betriebssysteme: – iOS – Android  Microsoft Windows XP wird unterstützt. Einsetzbare Webbrowser • Microsoft Internet Explorer 8 oder höher •...

  • Seite 60: Verbindungsaufbau

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Internetprotokoll vom Computer konfigurieren Die folgenden Angaben beziehen sich auf die Ethernet-Einstellungen des Geräts ab Werk. IP-Adresse des Geräts: 192.168.1.212 (Werkseinstellung) 1. Messgerät einschalten. 2. Über Kabel mit Computer verbinden →  64.

  • Seite 61: Webbrowser Starten

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Verbindung trennen ‣ Nach Beenden der Parametrierung: WLAN-Verbindung zwischen Bediengerät und Messgerät trennen. Webbrowser starten ‣ Webbrowser auf dem Computer starten. Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  140 8.4.4 Einloggen 1.

  • Seite 62: Navigationsbereich

    Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA Funktionen Bedeutung • Datenaustausch zwischen PC und Messgerät: – Konfiguration vom Messgerät laden (XML-Format, Konfiguration sichern) – Konfiguration ins Messgerät speichern (XML-Format, Konfiguration wiederherstellen) – Export Eventliste (.csv-Datei) Datenmanage- – Export Parametereinstellungen ment (.csv-Datei, Dokumentation der Konfiguration der Messstelle erstellen)

  • Seite 63: Webserver Aktivieren

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Webserver aktivieren Wenn der Webserver deaktiviert ist, kann dieser über den Parameter Webserver Funktio- nalität nur über folgende Bedienungsmöglichkeiten wieder aktiviert werden: • Via Vor-Ort-Anzeige • Via Bedientool "FieldCare" • Via Bedientool "DeviceCare"...
  • Seite 64 Bedienungsmöglichkeiten Proline Promass A 300 PROFIBUS PA Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) A0027563  18 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...

  • Seite 65: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 66: Devicecare

    Gerätename Messstellenbezeichnung Statusbereich mit Statussignal →  146 Anzeigebereich für aktuelle Messwerte Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentationserstel- lung Navigationsbereich mit Bedienmenüstruktur Arbeitsbereich Aktionsbereich Statusbereich 8.5.3 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Endress+Hauser...

  • Seite 67: Simatic Pdm

    Proline Promass A 300 PROFIBUS PA Bedienungsmöglichkeiten Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →...

  • Seite 68: Systemintegration

    Systemintegration Proline Promass A 300 PROFIBUS PA Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 08.2016 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...

  • Seite 69: Herstellerspezifische Gsd

    Proline Promass A 300 PROFIBUS PA Systemintegration 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS PA 0x156D EH3x156D.gsd Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt.

  • Seite 70: Kompatibilität Zum Vorgängermodell

    Systemintegration Proline Promass A 300 PROFIBUS PA Kompatibilität zum Vorgängermodell Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grundsätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen. Eine Anpassung der Pro- jektierung des PROFIBUS Netzwerks mit der Promass 300 GSD-Datei ist nicht notwendig.

  • Seite 71: Nutzung Der Gsd-Module Des Vorgängermodells

    Proline Promass A 300 PROFIBUS PA Systemintegration 2. Geräteadresse einstellen: Es muss die gleiche Geräteadresse verwendet werden, wel- che beim Promass 80 bzw. Promass 83 PROFIBUS PA eingestellt war. 3. Anschluss des Messgeräts Promass 300 PROFIBUS PA. Wurde an dem ausgetauschten Messgerät (Promass 80 PROFIBUS PA bzw. Promass 83 PROFIBUS PA) die Werkeinstellung geändert, sind gegebenenfalls folgende Einstellungen...
  • Seite 72 Systemintegration Proline Promass A 300 PROFIBUS PA Vorgängermodell: Promass 83 PROFIBUS PA Steuervariable Funktion Unterstützung 0 → 2 Messwertunterdrückung: EIN 0 → 3 Messwertunterdrückung: AUS 0 → 4 Nullpunktabgleich: START 0 → 8 Messmodus: UNIDIREKTIONAL Nein Ursache: 0 → 9...

  • Seite 73: Zyklische Datenübertragung

    Proline Promass A 300 PROFIBUS PA Systemintegration Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.5.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.

  • Seite 74: Auswahl: Eingangsgröße

    Systemintegration Proline Promass A 300 PROFIBUS PA Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
  • Seite 75 Proline Promass A 300 PROFIBUS PA Systemintegration Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul TOTAL Einen Summenzählerwert vom Messgerät zum PROFIBUS Master (Klasse 1) übertragen. Über das Modul TOTAL wird ein ausgewählter Summenzählerwert inkl. Status zyklisch an einen PROFIBUS Master (Klasse 1) übertragen.
  • Seite 76 Systemintegration Proline Promass A 300 PROFIBUS PA Werkseinstellung Funktionsblock Werkseinstellung: Wert SETTOT (Bedeutung) Summenzähler 1, 2 und 3 0 (Aufsummierung) Datenstruktur Ausgangsdaten SETTOT Byte 1 Steuervariable 1 Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754)
  • Seite 77 Proline Promass A 300 PROFIBUS PA Systemintegration Modul AO (Analog Output) Einen Kompensationswert vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen. Über das Modul AO wird ein Kompensationswert inkl. Status zyklisch vom PROFIBUS Mas- ter (Klasse 1) an das Messgerät übertragen. In den ersten vier Bytes wird der Kompensati- onswert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
  • Seite 78 Systemintegration Proline Promass A 300 PROFIBUS PA Werkseinstellung Funktionsblock Werkseinstellung DI 1 Leerrohrüberwachung DI 2 Schleichmengenunterdrückung Datenstruktur Eingangsdaten Discrete Input Byte 1 Byte 2 Discrete Status Modul DO (Discrete Output) Diskrete Ausgangswerte vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen.
  • Seite 79 Proline Promass A 300 PROFIBUS PA Systemintegration Lücken zwischen konfigurierten Modulen müssen mit dem Leerplatz Modul EMPTY_MODULE belegt werden. Endress+Hauser...

  • Seite 80: Inbetriebnahme

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  31 • Checkliste "Anschlusskontrolle" →  42 10.2 Messgerät einschalten ‣...

  • Seite 81: Messgerät Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü...

  • Seite 82: Navigation

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Navigation Menü "Setup"  Setup →  83 Messstellenbezeichnung ‣ →  83 Systemeinheiten ‣ Messstoffwahl →  86 ‣ Kommunikation →  87 ‣ Analog inputs →  88 ‣ I/O-Konfiguration →  89 ‣...

  • Seite 83: Systemeinheiten Einstellen

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme XXXXXXXXX A0029422  21 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  66 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
  • Seite 84 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Temperatureinheit →  85 Druckeinheit →  85 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h (DN > 150 (6"): t/h) Auswirkung • lb/min Die gewählte Einheit gilt für:...
  • Seite 85 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...

  • Seite 86: Messstoff Auswählen Und Einstellen

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.6.3 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  86 Messstoff wählen...

  • Seite 87: Gurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1…99 999,9999 m/s 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...

  • Seite 88: Analog Inputs Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.6.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1…n. Von dort gelangt man zu den Parametern des jeweiligen Analog Inputs. Navigation Menü "Setup" → Analog inputs ‣...

  • Seite 89: I/O-Konfiguration Anzeigen

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Fail safe type – Fehlerverhalten auswählen. • Fail safe value • Fallback value • Off Fail safe value In Parameter Fail safe type ist Werte vorgeben, der beim Auf-...

  • Seite 90: Stromeingang Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.6.7 Stromeingang konfigurieren Der Wizard "Stromeingang" führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Stromeingangs eingestellt werden müssen. Navigation Menü "Setup" → Stromeingang ‣ Stromeingang 1…n →  90 Klemmennummer →...

  • Seite 91: Statuseingang Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme 10.6.8 Statuseingang konfigurieren Das Untermenü Statuseingang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Statuseingangs eingestellt werden müssen. Navigation Menü "Setup" → Statuseingang ‣ Statuseingang 1…n →  91 Zuordnung Statuseingang →...
  • Seite 92 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Signalmodus →  92 Zuordnung Stromausgang 1…n →  92 Strombereich →  92 0/4 mA-Wert →  93 20 mA-Wert →  93 →  93 Fester Stromwert Fehlerverhalten →  93 Fehlerstrom →...
  • Seite 93 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4 mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  92) ist eine der folgen- ben. Vorzeichen • 0 kg/h den Optionen ausgewählt:...

  • Seite 94: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.6.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n...
  • Seite 95 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 96 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n Betriebsart →  96 Klemmennummer →  96 Signalmodus →  96 →  97 Zuordnung Frequenzausgang Anfangsfrequenz →  97 Endfrequenz →  98 Messwert für Anfangsfrequenz...
  • Seite 97 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  94) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss •...
  • Seite 98 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart ist Endfrequenz eingeben. 0,0…10 000,0 Hz 10 000,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  97) ist eine der folgenden Optionen ausgewählt:...
  • Seite 99 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Endfrequenz In Parameter Betriebsart ist Messwert für Endfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in festlegen. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→...
  • Seite 100 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerfrequenz In Parameter Betriebsart ist Wert für Frequenzausgabe bei 0,0…12 500,0 Hz 0,0 Hz die Option Frequenz und in Gerätealarm eingeben. Parameter Zuordnung Fre- quenzausgang (→  97) ist eine der folgenden Optionen ausgewählt:...
  • Seite 101 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1…n Betriebsart →  101 Klemmennummer →  101 Signalmodus →  101 →  102 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  102 Zuordnung Grenzwert →...
  • Seite 102 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 103: 10.6.11 Relaisausgang Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0…100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
  • Seite 104 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...

  • Seite 105: Doppelimpulsausgang Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme 10.6.12 Doppelimpulsausgang konfigurieren Das Untermenü Doppelimpulsausgang führt den Anwender systematisch durch alle Para- meter, die für die Konfiguration des Doppelimpulsausgangs eingestellt werden müssen. Navigation Menü "Setup" → Doppelimpulsausgang ‣ Doppelimpulsausgang →  105 Master-Klemmennummer →...

  • Seite 106: 10.6.13 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Aktueller Wert Keine Impulse gen. • Keine Impulse Invertiertes Ausgangssignal Ausgangssignal umkehren. • Nein Nein • Ja Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.6.13 Vor-Ort-Anzeige konfigurieren...
  • Seite 107 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...

  • Seite 108: 10.6.14 Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.6.14 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  108 Einschaltpunkt Schleichmengenunter- →...

  • Seite 109: 10.6.15 Überwachung Der Rohrfüllung Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme 10.6.15 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...

  • Seite 110: Erweiterte Einstellungen

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch...

  • Seite 111: Berechnete Prozessgrößen

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme ‣ Anzeige →  115 ‣ WLAN-Einstellungen →  118 ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  119 ‣ →  120 Administration 10.7.1 Berechnete Prozessgrößen Das Untermenü Berechnete Prozessgrößen enthält Parameter zur Berechnung des Norm- volumenflusses.

  • Seite 112: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Feste Normdichte In Parameter Normvolumen- Festen Wert für Normdichte Positive Gleitkomma- 1 kg/Nl fluss-Berechnung ist die eingeben. zahl Option Feste Normdichte aus- gewählt. Referenztemperatur In Parameter Normvolumen- Referenztemperatur für...

  • Seite 113: Summenzähler Konfigurieren

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktabgleich ‣ Nullpunktabgleich →  113 Nullpunkt abgleichen →  113 Fortschritt Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunkt abgleichen Nullpunktabgleich starten. • Abbrechen Abbrechen •...
  • Seite 114 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Beschreibung Auswahl Werkseinstellung Steuerung Summenzähler 1…n Summenzählerwert steuern. • Totalisieren Totalisieren • Zurücksetzen + Anhalten • Vorwahlmenge + Anhalten Betriebsart Summenzähler Für Summenzähler festlegen, wie der Durch- • Nettomenge Nettomenge fluss aufsummiert wird.

  • Seite 115: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme 10.7.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  116 1.
  • Seite 116 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 117 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 3.

  • Seite 118: Wlan Konfigurieren

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...

  • Seite 119: Konfiguration Verwalten

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-Passphrase In Parameter Sicherheitstyp Netzwerkschlüssel eingeben 8…32-stellige Zei- Seriennummer des ist die Option WPA2-PSK aus- (8-32 Zeichen). chenfolge aus Zahlen, Messgeräts (z.B. gewählt. Buchstaben und Son- L100A802000) ...

  • Seite 120: Parameter Zur Administration Des

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Letzte Datensicherung Zeigt die Betriebszeit, wann die letzte Daten- Tage (d), Stunden (h), Minuten –...
  • Seite 121 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ →  121 Freigabecode definieren ‣ →  121 Freigabecode zurücksetzen Gerät zurücksetzen →  122 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...

  • Seite 122: Simulation

    Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
  • Seite 123 Proline Promass A 300 PROFIBUS PA Inbetriebnahme Simulation Stromausgang 1…n →  124 Wert Stromausgang 1…n →  124 Simulation Frequenzausgang 1…n →  124 Wert Frequenzausgang 1…n →  124 Simulation Impulsausgang 1…n →  124 →  124 Wert Impulsausgang 1…n...
  • Seite 124 Inbetriebnahme Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Simulation Statuseingang – Simulation vom Statuseingang • Aus ein- und ausschalten. • An Eingangssignalpegel In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch Hoch tuseingang ist die Option An Statuseingang wählen.

  • Seite 125: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Proline Promass A 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Simulation Diagnoseereignis – Diagnoseereignis wählen, um • Aus dieses zu simulieren. • Auswahlliste Diag- noseereignisse (abhängig von der ausgewählten Kategorie) Speicherintervall – Speicherintervall tlog für die 1,0…3 600,0 s –...

  • Seite 126: 10.9.2 Schreibschutz Via Verriegelungs- Schalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  122) navigieren. 2. Resetcode eingeben.
  • Seite 127 Proline Promass A 300 PROFIBUS PA Inbetriebnahme A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  128. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 128: Betrieb

    Betrieb Proline Promass A 300 PROFIBUS PA Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 129: Untermenü "Messgrößen

    Proline Promass A 300 PROFIBUS PA Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  129 Massefluss →  129...

  • Seite 130: Summenzähler

    Betrieb Proline Promass A 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  84) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...

  • Seite 131: Untermenü "Eingangswerte

    Proline Promass A 300 PROFIBUS PA Betrieb Summenzählerstatus 1…n →  131 Summenzählerstatus (Hex) 1…n →  131 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Massefluss Massefluss ler wählen. • Volumenfluss •...

  • Seite 132: Ausgangswerte

    Betrieb Proline Promass A 300 PROFIBUS PA Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1…n ‣ Stromeingang 1…n →  132 Messwerte 1…n →  132 Gemessener Strom 1…n Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1…n Zeigt aktuellen Eingangswert.

  • Seite 133: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Proline Promass A 300 PROFIBUS PA Betrieb ‣ Impuls-/Frequenz-/Schaltausgang →  133 1…n ‣ Relaisausgang 1…n →  134 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1…n ‣...

  • Seite 134: Ausgangswerte Relaisausgang

    Betrieb Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Eingabe Werkseinstellung Ausgangsfrequenz 1…n In Parameter Betriebsart ist Zeigt aktuell gemessenen Wert 0,0…12 500,0 Hz – die Option Frequenz ausge- vom Frequenzausgang. wählt. Impulswertigkeit In Parameter Betriebsart ist Messwert für Impulsausgabe...

  • Seite 135: Messgerät An Prozessbedingungen Anpas

    Proline Promass A 300 PROFIBUS PA Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Doppelimpulsausgang ‣ Doppelimpulsausgang →  135 Impulsausgang Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Impulsausgang Zeigt aktuell ausgegebene Impulsfrequenz. Positive Gleitkommazahl 11.5 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung:...

  • Seite 136: Messwerthistorie Anzeigen

    Betrieb Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1…n – Summenzählerwert steuern. • Totalisieren Totalisieren • Zurücksetzen + Anhalten • Vorwahlmenge + Anhalten Vorwahlmenge 1…n In Parameter Zuordnung Pro- Startwert für Summenzähler...
  • Seite 137 Proline Promass A 300 PROFIBUS PA Betrieb Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1...4. Kanal →  138 Speicherintervall →  138 Datenspeicher löschen →  138 Messwertspeicherung →  138 Speicherverzögerung →  138 Messwertspeicherungssteuerung →  138 Messwertspeicherungsstatus →...
  • Seite 138 Betrieb Proline Promass A 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1…n. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...

  • Seite 139: Diagnose Und Störungsbehebung

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  35.
  • Seite 140 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  186. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 141 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Verbindungsabbruch 1. Kabelverbindung und Span- nungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten. Anzeige der Inhalte im Webbrow- Verwendete Webserverversion ist 1. Korrekte Webbrowserversion ser schlecht lesbar oder unvollstän- nicht optimal.

  • Seite 142: Diagnoseinformation Via Leuchtdioden

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe...

  • Seite 143: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 144: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 145: Behebungsmaßnahmen Aufrufen

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...

  • Seite 146: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA A0031056 Statusbereich mit Statussignal Diagnoseinformation →  144 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  178 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 147: Behebungsmaßnahmen Aufrufen

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)

  • Seite 148: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 149: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0021271-DE  24 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...

  • Seite 150: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformationen zur Konfiguration: Diagnosenummer 400…599 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose...

  • Seite 151: Diagnose Zum Sensor

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) prüfen • Trägermessstoff Masse- oder ersetzen fluss Messgrößenstatus 2. Wenn vorhanden: Verbindungskabel • Konzentration zwischen Sensor und Messumformer •...
  • Seite 152 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen • Trägermessstoff Masse- oder ersetzen fluss Messgrößenstatus 2. Wenn vorhanden: Verbindungskabel • Konzentration zwischen Sensor und Messumformer • Dichte Quality prüfen...
  • Seite 153 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Trägermessstoff Masse- 2. Sicherung des HistoROM S-DAT wieder- fluss Messgrößenstatus herstellen (Parameter ' G erät zurückset- • Konzentration zen' ) •...

  • Seite 154: Diagnose Zur Elektronik

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen • Trägermessstoff Masse- 2. Prozessbedingungen prüfen fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality • Dynamische Viskosität...
  • Seite 155 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Software inkompatibel 1. Software prüfen • Trägermessstoff Masse- 2. Hauptelektronik flashen oder tauschen fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm •...
  • Seite 156 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensore- • Trägermessstoff Masse- lektronikmodul (ISEM) und Hauptelekt- fluss Messgrößenstatus ronik prüfen oder ersetzen • Konzentration 2. ISEM oder Hauptelektronik prüfen oder •...
  • Seite 157 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten • Trägermessstoff Masse- 2. Hauptelektronikmodul tauschen fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm •...
  • Seite 158 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Leerrohrüberwachung • Kinematische Viskosität Coding (hex) 0x24…0x27...
  • Seite 159 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 283 Speicherinhalt 1. Gerät rücksetzen • Trägermessstoff Masse- 2. Service kontaktieren fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Leerrohrüberwachung •...
  • Seite 160 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte ersetzen – Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
  • Seite 161 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten – 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80…0x83...
  • Seite 162 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. T-DAT einstecken • Trägermessstoff Masse- 2. T-DAT ersetzen fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Leerrohrüberwachung •...

  • Seite 163: Diagnose Zur Konfiguration

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 Integriertes HistoROM fehlerhaft Service kontaktieren • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Leerrohrüberwachung • Kinematische Viskosität Coding (hex) 0x24…0x27...
  • Seite 164 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten – 2. Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung...
  • Seite 165 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 431 Nachabgleich 1…n Nachabgleich ausführen – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten •...
  • Seite 166 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 441 Stromausgang 1…n 1. Prozess prüfen – 2. Einstellung Stromausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseverhalten ist änderbar. Dadurch ändert sich der gesamte Messgrößenstatus.
  • Seite 167 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1…n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseverhalten ist änderbar. Dadurch ändert sich der gesamte Messgrößenstatus.
  • Seite 168 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 482 FB not Auto/Cas Block in AUTO Modus setzen – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext...
  • Seite 169 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 486 Simulation Stromeingang 1…n – – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 491 Simulation Stromausgang 1…n Simulation ausschalten –...
  • Seite 170 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 494 Simulation Schaltausgang 1…n Simulation Schaltausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80…0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 495 Simulation Diagnoseereignis Simulation ausschalten –...

  • Seite 171: Diagnose Zum Prozess

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1…n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen – 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80…0x83...
  • Seite 172 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse • Trägermessstoff Masse- reduzieren fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität Quality substatus Process related •...
  • Seite 173 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität Quality substatus Process related •...
  • Seite 174 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität Quality substatus Process related •...
  • Seite 175 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 843 Prozessgrenzwert Prozessbedingungen prüfen • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Leerrohrüberwachung • Kinematische Viskosität Coding (hex) 0x80…0x83...
  • Seite 176 Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen • Trägermessstoff Masse- 2. Sensor prüfen fluss Messgrößenstatus • Konzentration • Dichte Quality • Leerrohrüberwachung Quality substatus Maintenance alarm •...

  • Seite 177: Anstehende Diagnoseereignisse

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Moni- • Trägermessstoff Masse- toring prüfen fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Uncertain • Massefluss Quality substatus Process related •...

  • Seite 178: Navigation

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA Navigation Menü "Diagnose"  Diagnose →  178 Aktuelle Diagnose →  178 Letzte Diagnose Betriebszeit ab Neustart →  178 Betriebszeit →  178 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung...

  • Seite 179: 12.10 Ereignis-Logbuch

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  25 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  145 • Via Webbrowser →  146 •...

  • Seite 180: 12.10.2 Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...

  • Seite 181: 12.11 Messgerät Zurücksetzen

    Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...

  • Seite 182: 12.11.1 Funktionsumfang Von Parameter "Gerät Zurücksetzen

    Diagnose und Störungsbehebung Proline Promass A 300 PROFIBUS PA 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
  • Seite 183 Proline Promass A 300 PROFIBUS PA Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promass300/500PA ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.

  • Seite 184: 12.13 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: – Produktwurzel: z.B. 8E3B –...

  • Seite 185: Wartung

    • Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  205. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 186: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 187: Entsorgung

    Proline Promass A 300 PROFIBUS PA Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...

  • Seite 188: Zubehör

    Proline Promass A 300 PROFIBUS PA Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 189: Servicespezifisches Zubehör

    15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 190 Zubehör Proline Promass A 300 PROFIBUS PA Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  Zu Einzelheiten: Dokument "Technische Information" TI00383P und Betriebs-...

  • Seite 191: Technische Daten

    Proline Promass A 300 PROFIBUS PA Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.

  • Seite 192: Eingang

    Technische Daten Proline Promass A 300 PROFIBUS PA 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ¹⁄₂₄...
  • Seite 193 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...

  • Seite 194: Ausgang

    Technische Daten Proline Promass A 300 PROFIBUS PA 16.4 Ausgang Ausgangssignal PROFIBUS PA PROFIBUS PA Gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt Datenübertragung 31,25 KBit/s Stromaufnahme 10 mA Zulässige Speisespannung 9…32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA...
  • Seite 195 Proline Promass A 300 PROFIBUS PA Technische Daten Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung...

  • Seite 196: Frei Konfigurierbarer Ein-/Ausgang

    Technische Daten Proline Promass A 300 PROFIBUS PA Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert – Massefluss – Volumenfluss – Normvolumenfluss – Dichte –...

  • Seite 197: Vor-Ort-Anzeige

    Proline Promass A 300 PROFIBUS PA Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2…12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...

  • Seite 198: Galvanische Trennung

    Technische Daten Proline Promass A 300 PROFIBUS PA Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten Hersteller-ID 0x11 Ident number 0x156D Profil Version 3.02 Gerätebeschreibungsdateien...

  • Seite 199: Energieversorgung

    Proline Promass A 300 PROFIBUS PA Technische Daten Eingangswerte Analog Output 1…3 (fest zugeordnet) (vom Automatisierungssystem • Analog Output 1: Externer Druck zum Messgerät) • Analog Output 2: Externe Temperatur • Analog Output 3: Eingelesene Normdichte Digital Output 1…4 (fest zugeordnet) •...

  • Seite 200: Leistungsmerkmale

    Technische Daten Proline Promass A 300 PROFIBUS PA Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" DC 24 V ±20% – Option I AC 100…240 V –15…+10% 50/60 Hz Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall •...

  • Seite 201: Nullpunktstabilität

    Proline Promass A 300 PROFIBUS PA Technische Daten Masse- und Volumenfluss (Flüssigkeiten) ±0,10 % v.M. Massefluss (Gase) ±0,50 % v.M. Dichte (Flüssigkeiten) Unter Standarddichte- Wide-Range- 2) 3) Referenzbedingungen kalibrierung Dichtespezifikation [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,02 ±0,002 Gültig über den gesamten Temperatur- und Dichtebereich Gültiger Bereich für Sonderdichtekalibrierung: 0…2 g/cm³, +5…+80 °C (+41…+176 °F)

  • Seite 202: Grund-Wiederholbarkeit

    Technische Daten Proline Promass A 300 PROFIBUS PA Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l;...

  • Seite 203: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate

    Proline Promass A 300 PROFIBUS PA Technische Daten [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 360 400 A0016616 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)

  • Seite 204: Montage

    Technische Daten Proline Promass A 300 PROFIBUS PA Beispiel maximale Messabweichung E [%] 100 Q [%] A0030378 Error: maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % 16.7 Montage Kapitel "Montagebedingungen" →  22 16.8 Umgebung Umgebungstemperaturbe- →  24...

  • Seite 205: Prozess

    Proline Promass A 300 PROFIBUS PA Technische Daten Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Elektromagnetische Ver- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) Details sind aus der Konformitätserklärung ersichtlich. 16.9 Prozess Messstofftemperaturbe- reich...
  • Seite 206 Technische Daten Proline Promass A 300 PROFIBUS PA Nachfolgende Nenndruck-Werte gelten nur für vollverschweisste Messaufnehmergehäuse und/oder für Geräte mit verschlossenen Spülanschlüssen (nicht geöffnet/wie ab Werk ausgeliefert). Nenndruck Schutzbehälter Berstdruck Schutzbehälter (ausgelegt mit einem Sicher- heitsfaktor ≥ 4) [mm] [in] [bar]...

  • Seite 207: 16.10 Konstruktiver Aufbau

    Proline Promass A 300 PROFIBUS PA Technische Daten • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20…50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
  • Seite 208 Technische Daten Proline Promass A 300 PROFIBUS PA Kabeleinführungen/-verschraubungen A0028352  27 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Verschraubung Gerätestecker Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"...
  • Seite 209 Proline Promass A 300 PROFIBUS PA Technische Daten Adapter, Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 Rostfreier Stahl, 1.4539 (904L) Adapter, lose Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 Rostfreier Stahl, 1.4404 (316/316L) Adapter SWAGELOK Rostfreier Stahl, 1.4539 (904L)

  • Seite 210: 16.11 Bedienbarkeit

    Technische Daten Proline Promass A 300 PROFIBUS PA 16.11 Bedienbarkeit Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Arabisch, Bahasa (Indone- sisch), Thai, Vietnamesisch, Tschechisch, Schwedisch •...
  • Seite 211 Proline Promass A 300 PROFIBUS PA Technische Daten Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option O "Getrennte Anzeige 4-zeilig beleuchtet; 10 m (30 ft) Kabel; Touch Control" Eine andere Geräteausführung, z.B. anderer Gehäusewerkstoff, andere Kabellänge etc., kann über die separate Bestellstruktur DKX001 bestellt werden.

  • Seite 212: Fernbedienung

    Technische Daten Proline Promass A 300 PROFIBUS PA Fernbedienung →  63 Serviceschnittstelle →  64 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol-...

  • Seite 213: Zusatzinformationen Speicherkonzept

    Proline Promass A 300 PROFIBUS PA Technische Daten HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement. Das HistoROM Datenma- Datenmanagement nagement umfasst sowohl die Speicherung als auch das Importieren und Exportieren wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden.

  • Seite 214: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 215 Proline Promass A 300 PROFIBUS PA Technische Daten Japan: Article 2 clause 1 item 19 Weitere länderspezifische Zulassungen auf Anfrage. Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.

  • Seite 216: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 217: 16.14 Zubehör

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...
  • Seite 218 Technische Daten Proline Promass A 300 PROFIBUS PA Geräteabhängige Zusatzdo- Sicherheitshinweise kumentation Inhalt Dokumentationscode ATEX/IECEx Ex d/Ex de XA01405D ATEX/IECEx Ex ec XA01439D cCSAus XP XA01373D cCSAus Ex d/ Ex de XA01372D cCSAus Ex nA XA01507D INMETRO Ex d/Ex de...

  • Seite 219: Stichwortverzeichnis

    Einbaulage (vertikal, horizontal) ....23 Einbaumaße ....... 23 Endress+Hauser...
  • Seite 220 Stichwortverzeichnis Einfluss Endress+Hauser Dienstleistungen Messstoffdruck ......203 Reparatur ......186 Messstofftemperatur .
  • Seite 221 Für Flüssigkeiten ......192 Montagevorbereitungen ..... . 29 Endress+Hauser...
  • Seite 222 Summenzähler 1…n (Untermenü) ..113, 130 Allgemeine ......139 Endress+Hauser...
  • Seite 223 Ausgangswerte ......132 Anzeige ....... 106 Endress+Hauser...
  • Seite 224 Zulassungen ......214 Zyklische Datenübertragung ....73 Endress+Hauser...
