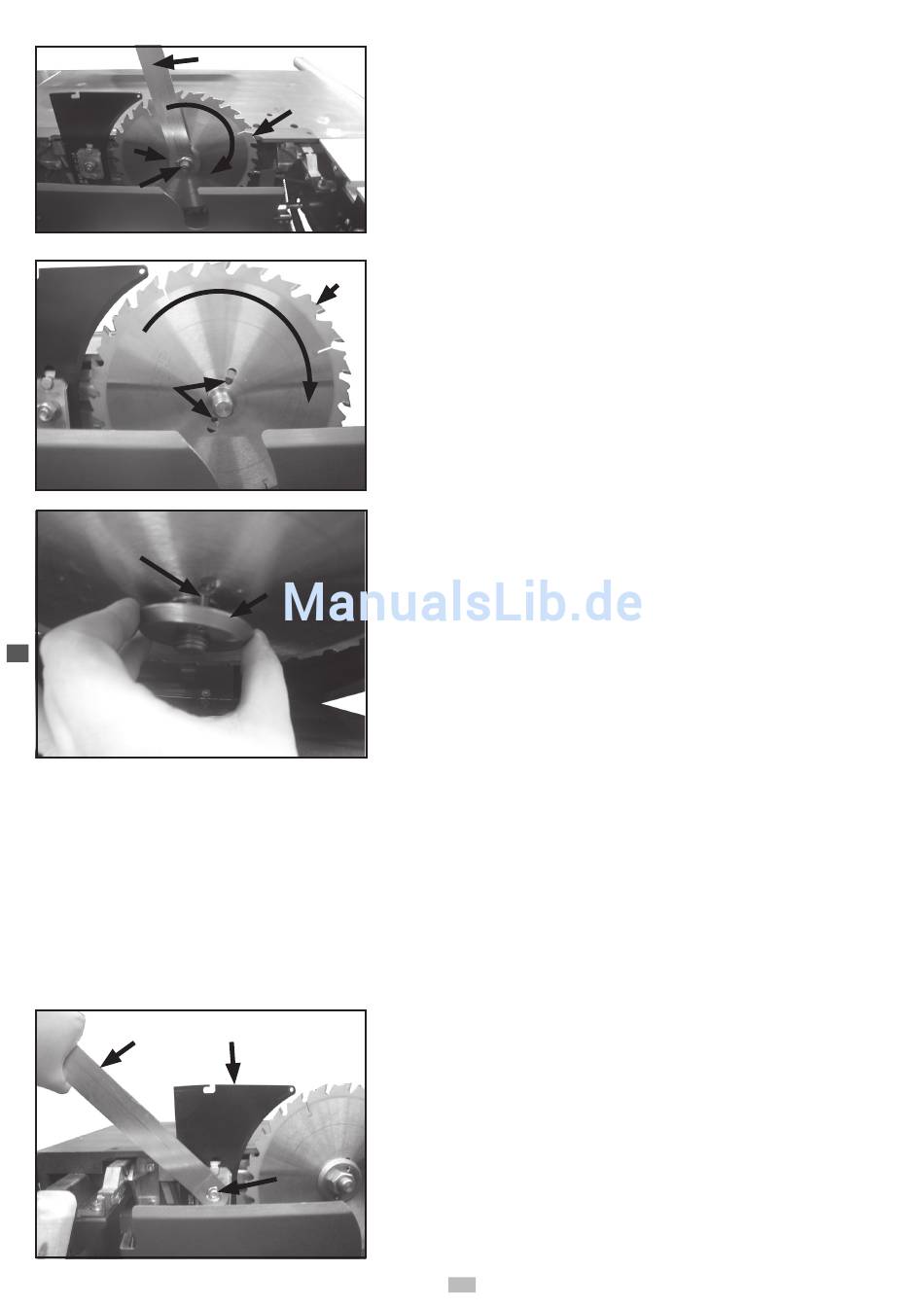

• Lösen Sie die Sechskantmutter (2) mithilfe des Schlüssels (1), der im Liefer-
umfang enthalten ist.
• Halten Sie mit dem Festhaltedorn die Sägewelle fest.
• Ziehen Sie den Sägeblatt-Spannflansch (3) von der Sägewelle.
• Entnehmen Sie das Sägeblatt (4) (Achtung! Schnittgefahr, tragen sie
Handschuhe!)
• Setzen Sie das neue Sägeblatt (1) ein (Achtung! Bauen Sie das Säge-
blatt richtig herum ein!)
• Achten Sie darauf, dass die Löcher des Sägeblattflansches und die Löcher
(2) des Sägeblattes fluchten.
• Setzen Sie den Sägeblatt-Spannflansch (1) wieder auf die Sägewelle.
Achten Sie darauf, dass die Zapfen (2) am Sägeblatt-Spannflansch in den
Bohrungen des Sägeblattes geführt sind.
• Setzen Sie die Sechskantmutter wieder auf die Sägewelle und ziehen Sie
diese wieder mit dem Schlüssel fest. Halten Sie mit dem Festhaltedorn die
Sägewelle fest.
• Schließen Sie den Schutzdeckel wieder.

Spaltkeil Einstellen

Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt
und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rück-
schlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke –
siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dünner
sein als der Sägeblattkörper und nicht dicker als dessen Schnittfugen-
breite.
• Ziehen Sie wie beim Sägeblattwechsel beschrieben den Formatschiebe-
tisch zum Bedienplatz hin. Soweit, dass der Spaltkeil offen liegt.
• Öffnen Sie wie beim Sägeblattwechsel beschrieben den Schutzdeckel mit
beiden Händen.
• Lösen Sie die Schraube (1) am Spaltkeil (2) mit dem Schlüssel (3).
