Sämtliche Montage- und Umrüstarbeiten dürfen nur bei gezogenem Netzstecker erfolgen.
Aus verpackungstechnischen Gründen ist ihre Formatkreissäge nicht komplett montiert.
D
1
2
3

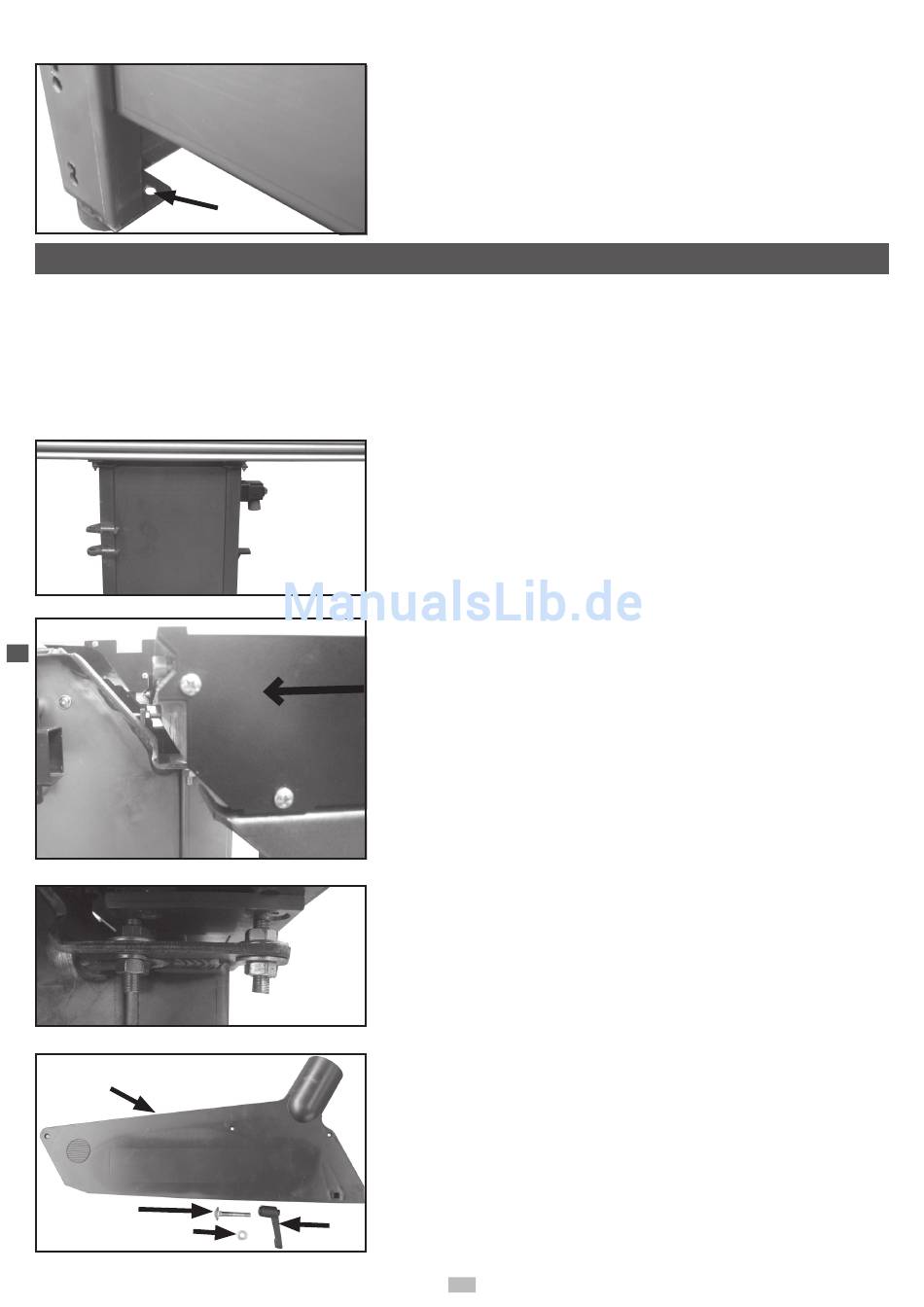

Befestigen der Maschine

Befestigen Sie die Maschine am Boden, insbesonders, wenn Sie beson-
derst große Werkstücke bearbeiten.
•
1

Schiebetisch Montieren

•
•
•
•
•
•

Schutzhaube Montieren

Benötigte Teile:
1.
2.
3.
4.
4
Befestigen Sie die Maschine am Boden. Hierzu sind an allen vier Gestell-
füßen Bohrungen (1) angebracht, dies ermöglicht das Verschrauben der
Maschine am Boden.
Montieren
Entpacken Sie den Schiebetisch.
Entfernen Sie die 4 Sechskantmuttern und die 4 Scheiben, die auf den 4
Gewindebolzen die auf der Unterseite des Schiebetisches aufgeschraubt
sind und bewahren Sie diese sorgfältig auf
Setzen Sie den Schiebetisch, am besten zu zweit oder mit einem Kran so
auf das Maschinengestell, dass die Gewindestifte durch die Langlöcher des
Gestells geführt werden.
Schlagen Sie den Schiebetisch an den beiden Gewindestiften an, um die
richtige Position des Schiebetisches zu erreichen.
Die Position der beiden Gewindestifte ist bereits eingestellt.
Stecken Sie die Scheiben auf die Gewindestifte und schrauben Sie die
Sechskantmuttern fest.
Schutzhaube
Schlossschraube
Scheibe
Klemmhebel
10
