1
2
3
2
1
•

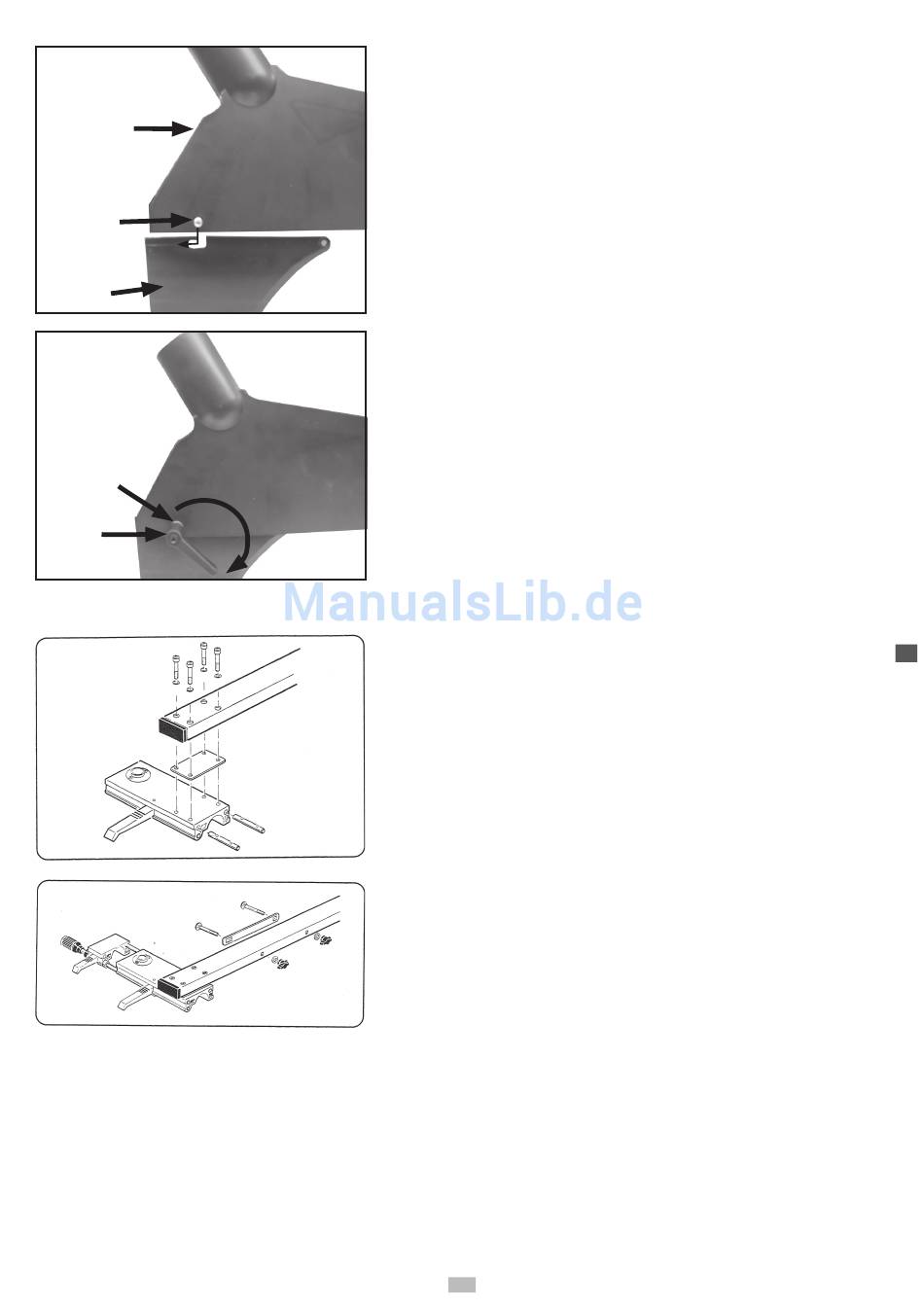

Stecken Sie die Schlossschraube (2) durch das Vierkantloch in der Schutz-
haube (1).
•
Führen Sie die in der Schutzhaube (1) montierte Schlossschraube (2) in die
Nut des Spaltkeils (3) schlagen Sie diese nach hinten an.
•
Setzen Sie die Scheibe (2) auf die Schlossschraube.
•
Schrauben Sie den Klemmhebel (1) auf die Schlossschraube und ziehen
Sie sie fest.
Längsanschlag Montieren
Anschlagrohr, Zwischenplatte und Führungsschlitten zusammenschrauben.
Die beiden Gewindebolzen hierzu in den Führungsschlitten einstecken.
•
4 Scheiben ..............................6
•
4 Zylinderschrauben .....M6 x 20
Das Zwischenblech an das Anschlagrohr anschrauben. (Nicht anziehen)
•
2 Zylinderschrauben .....M6 x 75
11
D
