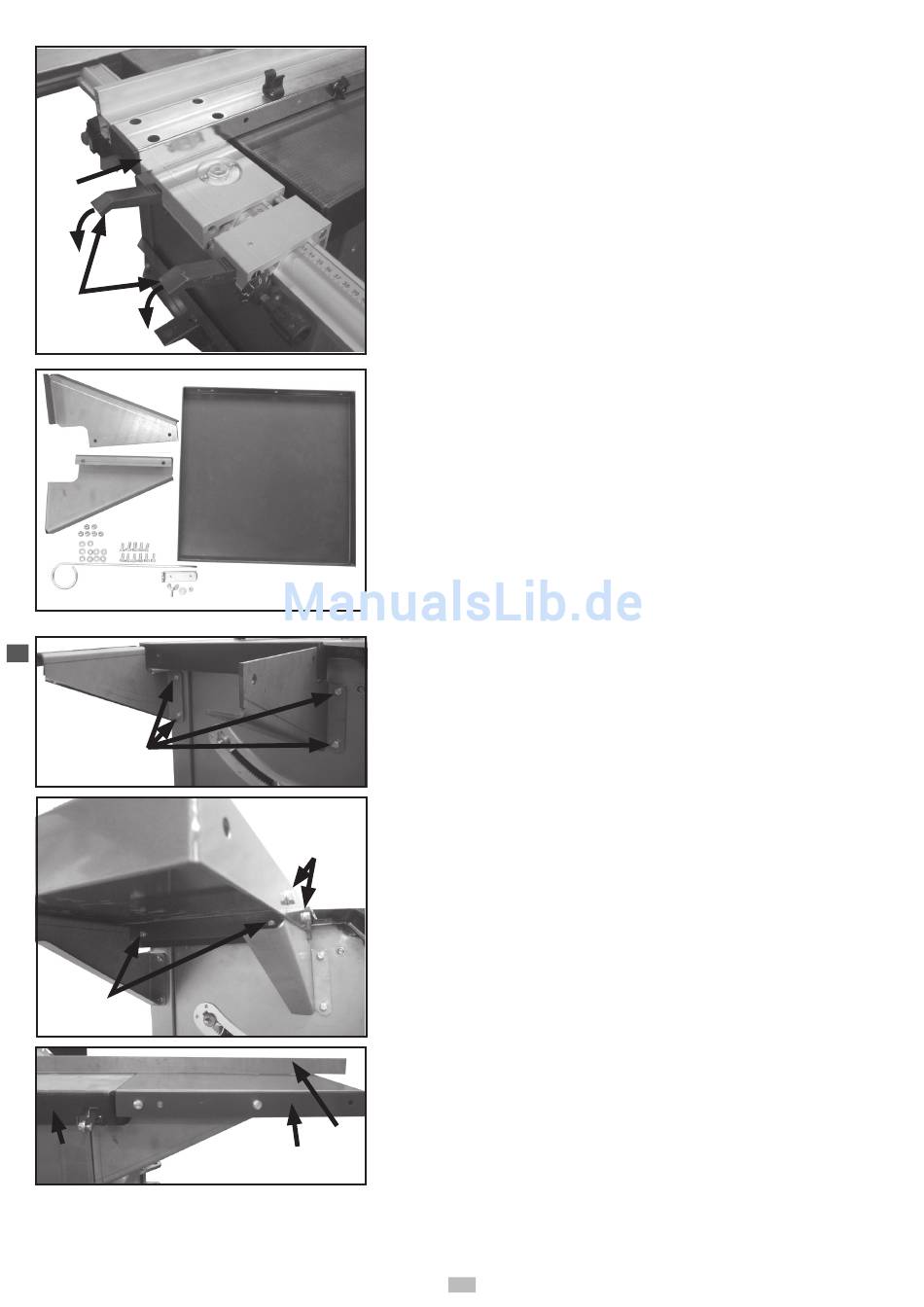

Längsanschlag Montieren
•
Setzen Sie den Längsanschlag (1) auf die Führungsschiene und sichern
Sie diesen mit den Klemmhebeln (2).
Tischverlängerung Montieren
Benötigte Teile:
1.
1x Tischplatte
2.
1x Stützwinkel rechts
3.
1x Stützwinkel links
4.
6x Sechskantmutter M8
5.
10x Scheibe 8
6.
1x Schlauchhalter
7.
11x Sechskantschraube M8x16
8.
1x Halteplatte
9.
1x Sechskantmutter M6
10. 1x Scheibe A6,4
11. 1x Flügelschraube M6
•
Benötigtes Werkzeug: Gabelschlüssel SW 13
Schrauben Sie den Stützwinkel rechts (1) und den Stützwinkel links (2) mit
•
4 Sechskantschrauben M8 (3) an das Gestell der Maschine.
•
Setzen Sie die Tischplatte (1) auf die beiden Stützwinkel.
•
Position 2: Schrauben Sie die Tischplatte beidseitig mit 4 Sechs-
kantschrauben M8x16; 8 Scheiben und 4 Sechskantmuttern leicht fest.
•
Position 3: Schrauben Sie die Tischplatte mit 2 Sechskantschrauben am
Maschinentisch leicht fest.
•
Richten Sie die Tischverlängerung (1) mit einem Stahllineal (2) oder einer
geraden Latte zum Maschinentisch hin aus.
•
Ziehen Sie alle Schrauben fest an.
