Absaugschlauch Montieren

•
3 •
1
•
•
•
3
1
Besäumeinrichtung Montieren
2
•
1
Stützfuß Montieren
•

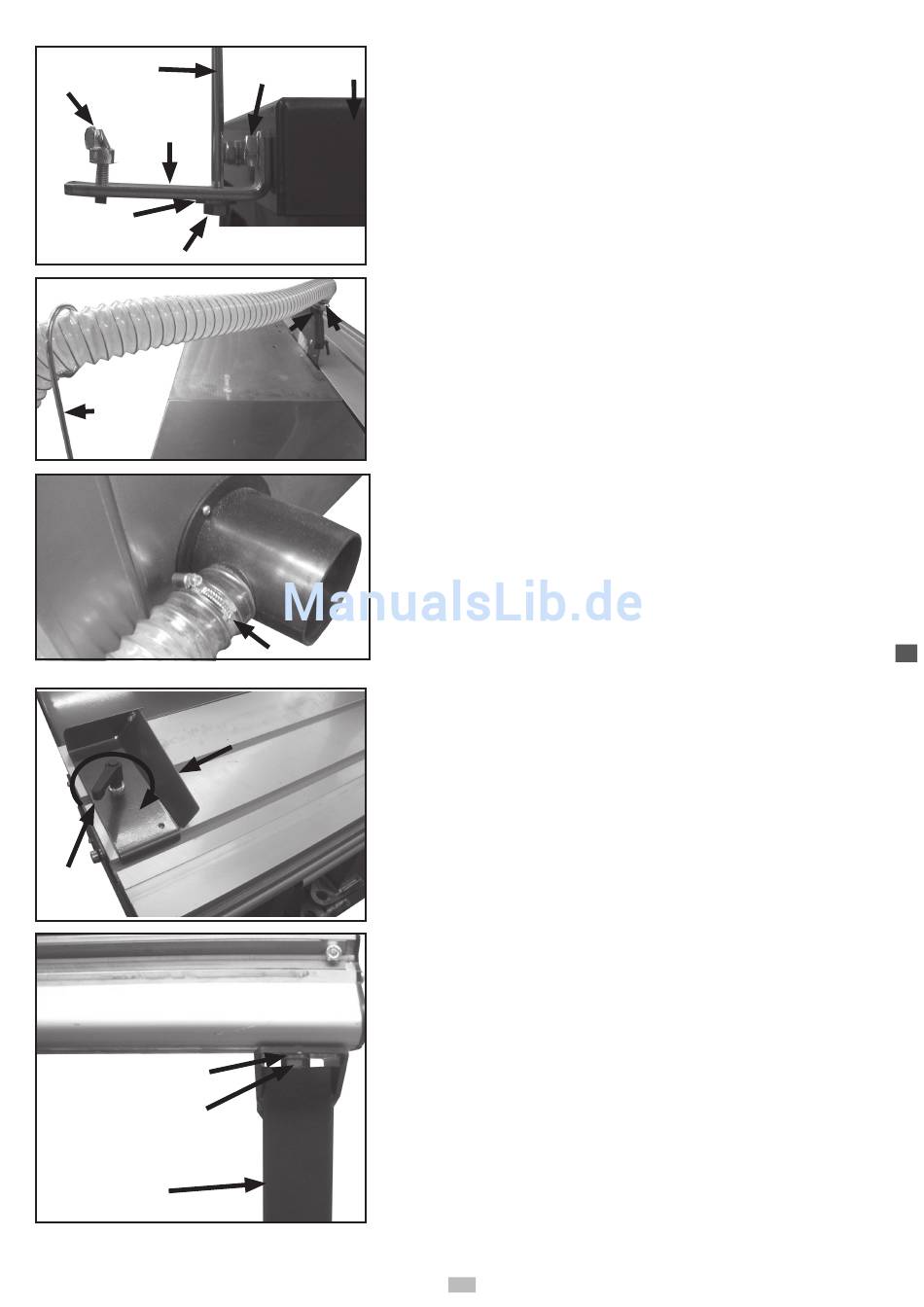

Schrauben Sie die Halteplatte (1) mit 1 Sechskantschraube M8x16 (2) und
einer Sechskantmutter M8 an der Tischplatte (3) an.
Schrauben Sie den Schlauchhalter (4) in die vordere Bohrung der Halteplat-
te (1) und sichern Sie diese mit der Scheibe A6,4 (5) und mit der Sechs-
kantmutter M6 (6).
Schrauben Sie die Flügelschraube M6 in die hintere Bohrung der Halteplat-
te.
Stecken Sie die Schlauchschelle (1) auf den Absaugschlauch (2).
Schieben Sie den Absaugschlauch (2) mit der Schlauchschelle (1) auf die
Absaughaube (3) und ziehen Sie die Schlauchschelle (1) fest.
Ziehen Sie das andere Ende des Absaugschlauches (2) durch die Öffnung
des Schlauchhalters (4).
Stecken Sie die Schlauchschelle (1) auf den Absaugschlauch (2).
Schieben Sie den Absaugschlauch (2) mit der Schlauchschelle (1) auf den
Absaugstutzen (3) und ziehen Sie die Schlauchschelle (1) an.
Schieben Sie die Besäumeinrichtung (1) in die Nut am oberen Ende des
Schiebetisches (2) und Klemmen sie mit dem Klemmhebel (3) fest.
Schrauben Sie den Stützfuß (1) mit den 2 Sechskantschrauben M8 (2) und
den 2 Scheiben (3) an den vorderen Teil des Schiebetisches (4) an.
