3 Mechanische Installation
3.1 Installation des Sensors
Für Installationsanweisungen siehe die Betriebsanleitung des
Sensors.
3.2 Installation des Messumformers
3.2.1 Optionales Zubehör
Optionales Installationszubehör
Kabelverschraubungssatz
Wetterschutz
Schaltschrank-Montagesatz
Rohr-Montagesatz
3.2.2 Standort
Für allgemeine Standortanforderungen siehe Abb. 3.1. Wählen
Sie einen Aufstellort, an dem keine starken elektrischen und
magnetischen Felder auftreten. Lässt sich dies nicht
vermeiden, müssen abgeschirmte Kabel mit geerdeten
Metallkabelschutzrohren verwendet werden. Dies gilt
insbesondere für Anwendungsbereiche, bei denen mobile
Kommunikationseinrichtungen verwendet werden sollen.
Das Gerät sollte an einem sauberen, trockenen, gut belüfteten
und vibrationsfreien Ort aufgestellt werden, der leicht
zugänglich ist. Räume mit korrosiven Gasen oder Dämpfen, in
denen beispielsweise Chlorierungsausrüstungen oder
Chlorgaszylinder untergebracht sind, sind zu vermeiden.
Maximale Kabellänge
Messumformer an Sensor
(siehe Bedienungsanleitung
des Sensors)
Auf Augenhöhe

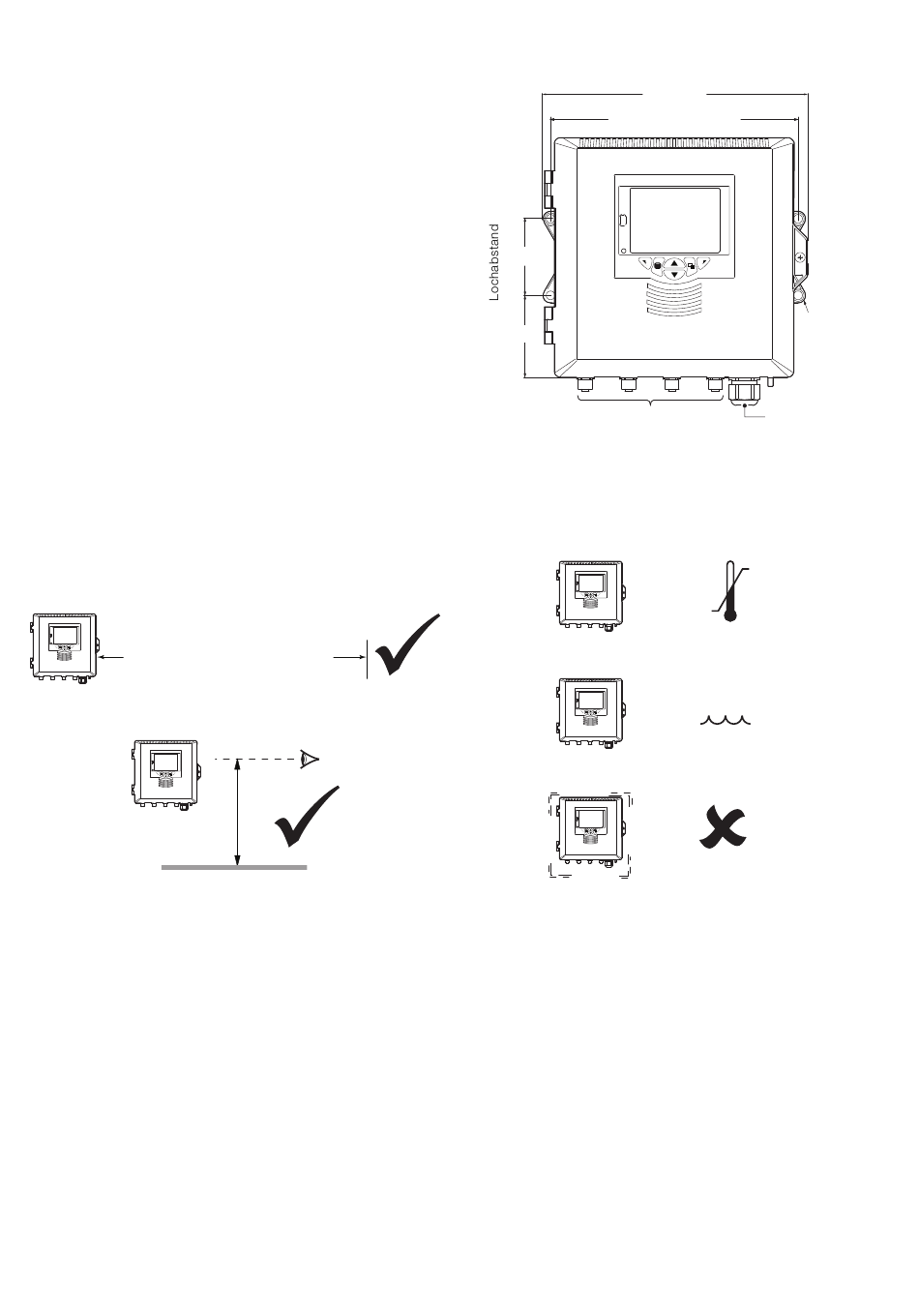

Abb. 3.1 Aufstellungsort des Messumformers
6 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
3.2.3 Wandmontage
Abmessungen in mm
Lochabstand 200
62
66
EZLink-Steckverbinder
Abb. 3.2 Messumformer Wandmontage
Umgebungstemperatur
Feuchtigkeit
Vibrationen vermeiden
214
Ø 6,4
Kabelverschrau-
bungssatz
(optional)
55 °C
Max. eingestellt.
–10 °C
Min.
0 bis 95 %
