Relais (1 bis 4)
Schließer
COM
Öffner
Analogausgänge (1 bis 4)
+
–
(z. B. Diagrammschreiber, PLC)

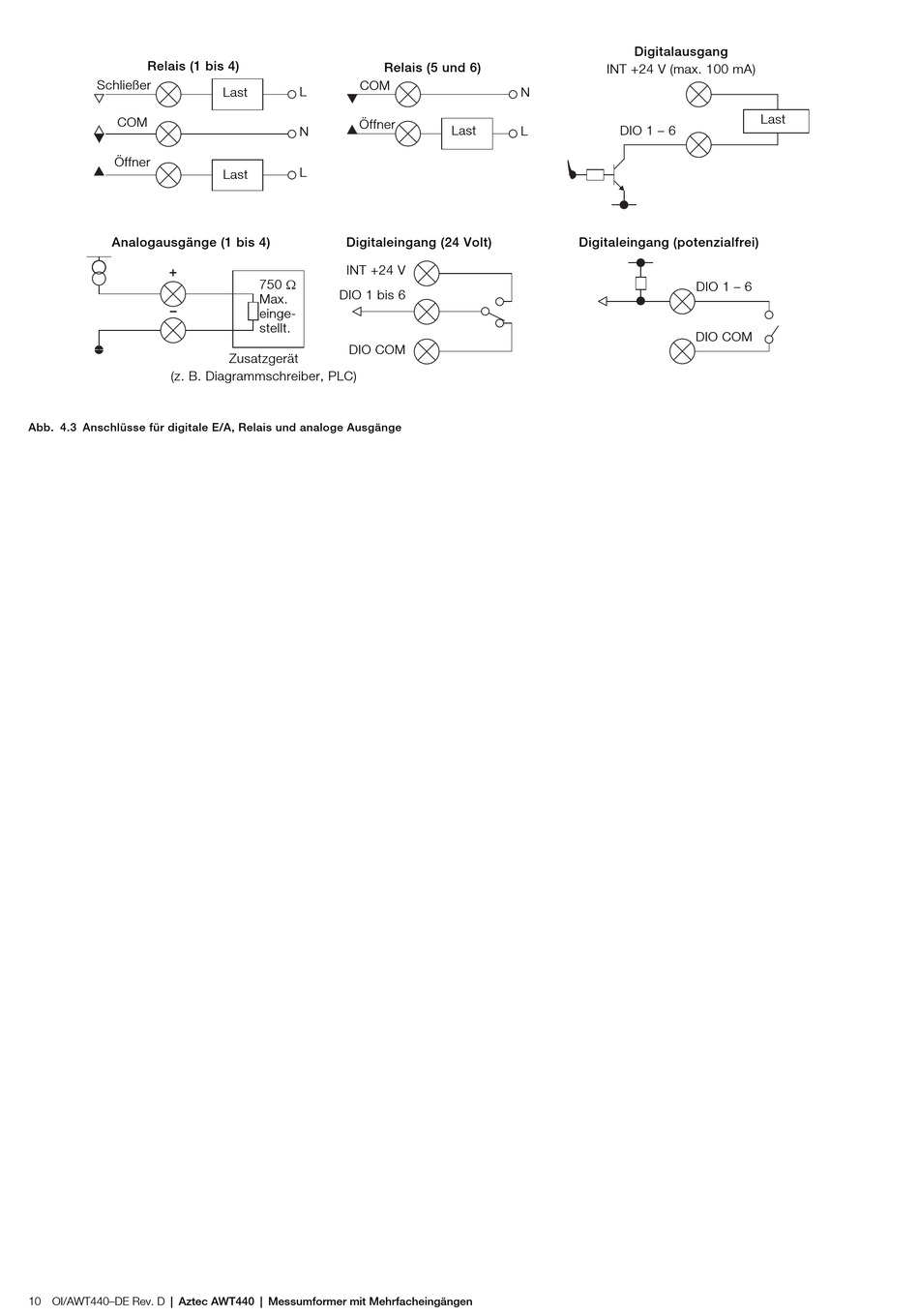

Abb. 4.3 Anschlüsse für digitale E/A, Relais und analoge Ausgänge
10 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
Relais (5 und 6)
COM
Last
L
Öffner
N
L
Last
Digitaleingang (24 Volt)
INT +24 V
750
DIO 1 bis 6
Max.
einge-
stellt.
DIO COM
Zusatzgerät
INT +24 V (max. 100 mA)
N
Last
L
DIO 1 – 6
Digitaleingang (potenzialfrei)
Digitalausgang
Last
DIO 1 – 6
DIO COM
